Um mapa de deslocamento desloca a geometria de superfícies. O efeito é semelhante à utilização do Modificador de deslocamento. Diferentemente de mapas de saliência, um mapa de deslocamento realmente altera a geometria da superfície ou patch da triangulação. Os mapas de deslocamento aplicam a escala de cinza do mapa para gerar o deslocamento. Cores mais claras na imagem 2D são empurradas para fora com maior intensidade do que as cores mais escuras, resultando em um deslocamento 3D da geometria.
-
Editor de material > Material padrão > implementação de Mapas > Botão Deslocamento
-
Editor de Material > Material Ray-traced > implementação de Mapas > Botão Deslocamento
-
Editor de material > Material de arquitetura e projeto > implementação de Mapas de propósito especial > botão Deslocamento
-
Editor de material > Outros materiais que tenham um componente de Deslocamento

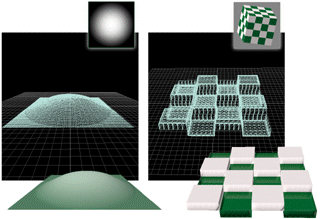

Usando um mapa de Deslocamento para alterar uma superfície
O valor da Quantia de deslocamento é medido como uma porcentagem da diagonal da caixa delimitadora do objeto que contém o patch ou a superfície. Isso torna o efeito de deslocamento consistente para todas as superfícies de um objeto e também significa que quando você dimensiona o objeto, o deslocamento é dimensionado com ele.
Você pode aplicar um mapa de Deslocamento diretamente aos seguintes tipos de objetos:
Com outros tipos de geometria, como primitivas, primitivas estendidas, objetos compostos e assim por diante, não é suportado o uso direto de um mapa de Deslocamento. Para executar tais superfícies deslocáveis dos objetos, aplique um modificador de Aprox. desloc. (Aproximação de deslocamento). A Aprox. desloc. funciona com qualquer tipo de objeto que você possa converter em uma malha editável.
O efeito de um mapa de Deslocamento não fica visível no viewport, a não ser que você use um modificador:
- Para superfícies NURBS, você pode tornar um mapa de Deslocamento visível em viewports e editáveis como um objeto de malha usando o Deslocar modificador do espaço global do NURBS.
- Para malhas e objetos editáveis com Aprox. desloc. aplicada, utilize o modificador Deslocar malha para obter o mesmo efeito. Nota: Se você aplicar um modificador Mapa de UVW à superfície, todos os mapas obterão suas coordenadas do modificador, exceto o mapa de Deslocamento, que sempre obterá suas coordenadas da superfície original ou do modificador Aprox. desloc.
Em determinadas circunstâncias, como quando a malha subjacente é muito simples, utilizar um mapa de Deslocamento de uma malha editável pode causar problemas por causa da forma com a qual a malha subjacente tem a triangulação. (Esses problemas não ocorrem quando você aplica o mapeamento de deslocamento em uma superfície NURBS). Quando isso ocorre, a suavização não funciona corretamente e você pode ver a malha de estrutura de arame na própria superfície. Para corrigir esse problema, utilize estas técnicas:
- Evite aplicar mapas de deslocamento em grandes áreas de uma única cor. Mapeie a cor difusa e utilize uma pequena quantidade de variação, como, por exemplo, uma pequena quantidade de ruído, no mapa que você utiliza para a cor difusa.
- Adicione uma pequena quantidade de ruído ao mapa que você usa para deslocamento. Isto pode complicar a triangulação, amenizando o problema.
- Adicione detalhes à malha. Quanto mais faces iniciais, e mais suave a curvatura da malha, maior o mapeamento de deslocamento.
Procedimentos
Para aplicar um mapa de Deslocamento a uma superfície NURBS, a uma malha editável ou a um patch:
- Clique no botão de mapa do Deslocamento.
3ds Max abre a Navegador de material / mapa.
- Selecione a partir da lista de tipos de mapas e, a seguir, clique em OK.
(Se você escolher bitmap como o tipo de mapa, o 3ds Max Abre uma caixa de diálogo de arquivo que permite que você selecione o arquivo de imagem.
- Usar os controles de mapa para configurar o mapa.
Para aplicar um mapa de Deslocamento a outros tipos de objetos:
-
Selecione o objeto. Vá para o
painel Modificar e selecione Aprox. desloc. na lista suspensa Modificador. É possível ajustar os parâmetros dos modificadores de Aprox. desloc. ou deixá-los com as configurações padrão.
- Abrir o Editor de material.
- Clique no botão de mapa do Deslocamento.
3ds Max abre a Navegador de material / mapa.
- Selecione a partir da lista de tipos de mapas e, a seguir, clique em OK.
(Se você escolher bitmap como o tipo de mapa, o 3ds Max Abre uma caixa de diálogo de arquivo que permite que você selecione o arquivo de imagem.
- Usar os controles de mapa para configurar o mapa.
