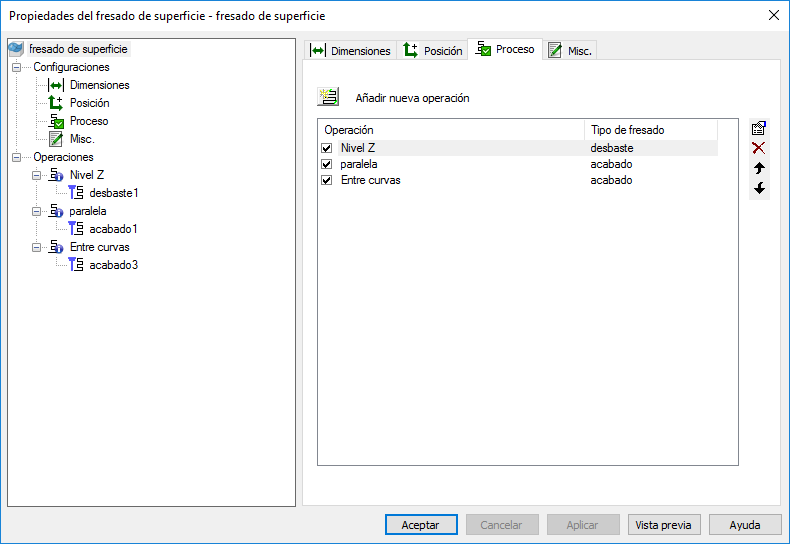

La pestaña de Proceso recoge las operaciones que se incluyen para el fresado de la figura en el orden en que suceden. Es posible eliminar operaciones deseleccionándolas. Permite personalizar operaciones y apagarlas para no sobrecargar la pantalla cuando se trabaja en operaciones posteriores.
Los botones tienen estas funciones:
Nueva operación
Seleccione una estrategia de mecanizado:
Estrategias de acabado
- Paralela — trayectorias paralelas a los ejes X o Y.
- Acabado de nivel Z — trayectorias paralelas al plano XY.
- Fresado de isolíneas — trayectorias que siguen las filas o las columnas de superficies individuales.
- Espiral 2D — trayectorias con movimiento espiral hacia o desde el centro de la pieza. El paso lateral desde la vista superior es constante.
- Espiral 3D — trayectorias con movimiento espiral hacia o desde el centro de la pieza. El paso lateral es constante en 3D.
- Fresado radial — trayectorias con movimiento radial desde el centro de la figura.
- Fresado de líneas de flujo — trayectorias que siguen las filas o las columnas de una superficie de líneas de flujo y que a continuación se proyectan sobre la pieza.
- Entre 2 curvas — trayectorias que se crean entre dos curvas determinadas.
Estrategias de desbaste
- Desbaste de nivel Z — trayectorias paralelas al plano XY.
- Desbaste de carga — trayectorias que eliminan grandes cantidades de material de un componente con una serie de movimientos de carga verticales.
- Paralela — trayectorias paralelas a los ejes X o Y.
Estrategias especializadas
- Horizontal + vertical — mecanizado de zonas planas y pendientes mediante técnicas variadas.
- Remecanizado de esquinas — técnica de remecanizado que se utiliza para limpiar esquinas entre superficies que no son tangentes.
- Fresado bitangente — una única pasada de limpieza de esquinas.
- Rotación de 4 ejes — utilizada en torno/fresa para mecanizar superficies redondas con herramientas X.
- Viruta — las trayectorias se mecanizan con el lateral de la herramienta. La herramienta está en contacto permanente con la superficie.
- Recorte de 5 ejes — las trayectorias recorren los bordes de las superficies. Existe la posibilidad de mecanizar en los bordes interiores o exteriores de la superficie.
Para más información acerca de estas opciones, consulte la descripción general de las operaciones.
Mover elemento hacia arriba cambia el orden de las operaciones en la figura de fresado subiendo la operación seleccionada un lugar.
Mover elemento hacia abajo cambia el orden de las operaciones en la figura bajando la operación seleccionada un lugar.
Borrar operación elimina una operación de la figura. Es posible desactivar operaciones deseleccionándolas. La casilla, cuando se selecciona, incluye la operación en la figura.
