詳細コンポーネント データベースのグループを編集するには

詳細コンポーネント データベースのコンポーネント グループを編集するには、次の手順を実行します。

1. [ホーム]タブ[詳細図]パネル[詳細コンポーネント]をクリックします.
2. [現在の詳細コンポーネント データベース]リストから、データベースを選択します。
3. をクリックして、編集モードにします。
4. 必要に応じてルート ノードとグループ ノードまたはサブグループ ノードを展開して、編集するグループを見つけます。
5. グループを右クリックして、[編集]をクリックします。

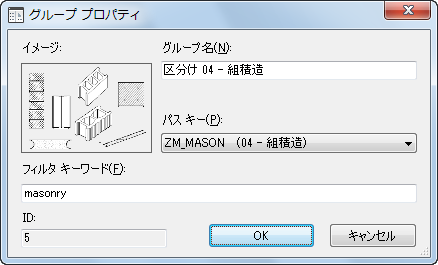

   [グループ プロパティ]ダイアログ ボックスが表示されます。



6. 必要に応じて次のプロパティを編集します。

   プロパティ名	説明/指示
   イメージ	グループを選択すると、詳細コンポーネント マネージャの[イメージ]タブに選択したイメージが表示されます。イメージを変更するには、[イメージ]ボックスを右クリックし、[イメージを指定]をクリックして、[パス キー]の値で指定した場所にある選択したグループで使うことのできるイメージを検索します。このフィールドはオプションです。
   グループ名	詳細コンポーネント マネージャでデータベースの[Groups]テーブルに対して表示されるグループの名前。
   パス キー	データベースの[DirKeys]テーブルのエントリで、この値はこのグループのデータベースの外部にある図面ファイルとイメージ ファイルの場所を識別するためのショートカット エイリアスです。
   フィルタ キーワード	コンマで区切ったキーワードのリストで、詳細コンポーネント マネージャでこのグループ内のコンポーネントを検索する場合に使われます。このフィールドはオプションです。

7. [OK]をクリックします。
