시트는 건물 프로젝트의 뷰 도면을 플롯하는 데 사용됩니다. AutoCAD Architecture의 시트 시스템은 다음 구성요소로 구성됩니다.
- 시트: 시트는 시트로 등록된 도면 공간 배치입니다. 시트는 하나 이상의 뷰를 포함할 수 있습니다.
- 시트 뷰: 시트 뷰는 프로젝트 네비게이터에서 시트로 모형 공간 뷰를 끌어 놓아 작성되는 도면 공간 뷰포트입니다.
- 시트 세트: 시트 세트는 시트의 집합입니다. 시트 세트 내에서 시트는 시트 하위 세트로 구성됩니다.
- 시트 도면: 시트 도면은 하나 이상의 시트를 포함하는 도면 파일입니다.
시트, 시트 하위 세트, 시트 뷰 및 시트 도면은 프로젝트 네비게이터의 시트 탭에 나열됩니다.
시트 및 시트 도면
NCS(National CAD Standard)에서는 각 시트가 하나의 시트 배치를 가지고 개별 도면에 저장되어야 함을 지정합니다. 도면 이름은 시트 세트의 시트 번호여야 합니다. AutoCAD Architecture 프로젝트 네비게이터는 이 표준을 따르므로 각각의 새 시트는 새 시트 도면에 배치됩니다. 그러나 필요에 따라 하나의 시트 도면에 여러 개의 시트를 작성할 수 있습니다.
시트 및 주석
주석을 뷰에 배치하는 것이 좋지만 특정 워크플로우 및 필요에 따라 주석, 치수, 및 일람표 테이블을 뷰 또는 시트에 추가할 수 있습니다. AutoCAD Architecture에서 일람표를 작성하면 뷰 및 시트 모두에 주석을 쉽게 추가할 수 있습니다.
시트 도면 파일
시트 도면은 DWG 파일입니다. 다른 비프로젝트 도면 파일과 달리, 시트 도면을 작성하는 경우 같은 이름의 XML 파일이 작성됩니다. 함께 제공되는 XML 파일은 도면 파일을 프로젝트에 연결하는 정보를 포함합니다.
시트 및 시트 뷰는 시트 도면에 포함되지만, 개별 시트 또는 시트 뷰에 해당되는 XML 파일은 없습니다.
시트 범주 및 하위 세트
시트는 서로 다른 2가지 방법으로 구성됩니다. 탐색기 뷰에서 시트 도면은 범주 폴더에 배치됩니다. 시트 도면 내에 시트 또는 시트 뷰를 작성하는 경우 작성된 시트 또는 시트 뷰는 호스트 시트 도면에 배치됩니다.

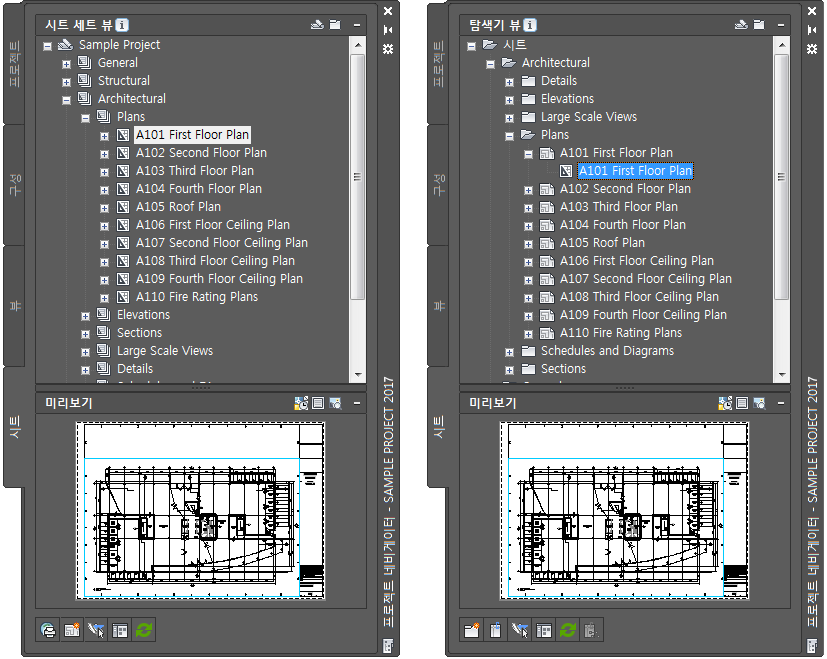

프로젝트의 시트 세트 뷰(왼쪽) 및 탐색기 뷰(오른쪽)가 있는 시트 탭
시트 세트 뷰에서 시트는 시트 하위 세트에 구성됩니다. 시트 하위 세트는 물리적 구조가 아니라 논리적 구조입니다. 즉 시트 및 하위 세트 구성에 디스크상의 도면 파일 구성이 반영되지 않을 수 있습니다. 시트를 시트 세트 뷰 내의 다른 하위 세트에 논리적으로 재정렬할 수 있지만, 재정렬하더라도 범주 또는 폴더에서 시트의 실제 위치가 변경되지는 않습니다. 시트 범주 폴더가 시트가 배치된 시트 하위 세트와 일치할 필요는 없습니다. 그러나 혼란을 피하기 위해 시트 세트 및 시트 범주에서 병렬 구조를 사용하는 것이 좋습니다. 시트 세트 뷰의 시트 하위 세트에서 시트를 제거하는 경우 하위 세트에 있는 시트에 대한 참조만 제거됩니다. 배치 자체와 배치에 포함된 시트 도면은 시트 폴더 또는 하위 폴더에서 삭제되지 않습니다.
