슬래브 및 지붕 슬래브 모서리 스타일은 슬래브 및 지붕 슬래브 객체의 모서리 모양을 조정합니다. 모서리 스타일을 사용하면 돌출부 길이와 같은 치수와 모서리의 방향 및 각도를 지정할 수 있습니다. 또한 모서리 스타일의 페이셔 및 밑면을 지정할 수 있습니다.
슬래브 또는 지붕 슬래브 모서리 스타일은 슬래브 또는 지붕 슬래브 모서리의 모양을 정의합니다. 각 스타일은 선택적인 두 개의 구성요소 (페이셔, 밑면)로 이루어집니다.
페이셔는 슬래브 또는 지붕 슬래브 모서리의 외부 면에 적용되는 쉐이프입니다. 밑면은 모서리 돌출부의 밑바닥에 적용되는 쉐이프입니다.
쉐이프가 슬래브 또는 지붕 슬래브 모서리를 따라 돌출되어 있는 구성요소의 2D 형상을 제공하도록 폴리선을 정의하면 페이셔 및 밑면 구성요소를 작성할 수 있습니다.
페이셔 구성요소는 슬래브 모서리의 방향, 즉 배관 또는 사각형 절단을 따릅니다. 그러나 밑면 요소는 항상 수평 방향입니다. 두 구성요소 모두 기준 방향에 상대적으로 양수 또는 음수 각도를 가질 수 있습니다.
모서리 구성요소 각도의 +/- 방향은 XY 평면에서의 방향과 상관없이 동일하게 유지됩니다. 항상 슬래브 또는 지붕 슬래브 물매를 따르므로 예를 들어, +30°의 밑면과 +30°의 슬래브 또는 지붕 슬래브는 서로 평행합니다. 이와 비슷하게 +10°(배관 절단) 페이셔와 -10° 밑면은 직각에서 만납니다. 슬래브 또는 지붕 슬래브를 대칭시키는 경우 모든 구성요소의 각도 기호는 동일하게 유지됩니다.
페이셔 프로파일은 자동 조정을 선택한 경우가 아니면 실제 크기로 그려집니다. 슬래브 또는 지붕 슬래브 모서리가 지표 평면에 상대적으로 물매된 경우 길이는 지면에서 수직으로 측정되지 않고 물매된 곳에서 수평으로 측정됩니다. 모서리 높이로 자동 조정을 선택한 경우 페이셔 프로파일은 삽입점에 대해 축척되어 가장 가까운 Y 축 점이 슬래브 또는 지붕 슬래브 모서리의 맨 아래에 정렬됩니다.
밑면 프로파일은 자동 조정을 선택한 경우가 아니면 실제 크기로 그려집니다. 밑면 각도는 프로파일의 로컬 X 축을 사용하여 삽입점 주위에 측정됩니다.
돌출부 깊이로 자동 조정을 선택한 경우 밑면 프로파일은 삽입점에 대해 축척되어 가장 먼 X 축 점이 슬래브 또는 지붕 슬래브 기준선 또는 둘레선의 수직선에 정렬됩니다. 자동 조정 축척은 기준선 치수에서 수평 간격띄우기로 조정됩니다.
대부분의 경우 동일한 모서리 스타일을 사용하는 페이셔 또는 밑면의 모양이 전체 도면에서 일관되게 하려고 합니다. 이렇게 하려면 각 슬래브 또는 지붕 슬래브 모서리 스타일에서 다음 화면표시 특성을 지정하십시오.
화면표시 특성이 있는 슬래브 모서리 구성요소는 슬래브 두께 치수, 페이셔 및 밑면, 수직 및 수평 간격띄우기, 라인워크, 절단 평면, 절단선, 3D 음영 요소, 기준선, 슬래브 및 피벗점으로 구성됩니다. 또한 이런 구성요소의 형상이 슬래브 또는 지붕 슬래브 모서리 스타일을 통해 조정되더라도 페이셔 및 밑면의 화면표시 특성은 슬래브 또는 지붕 슬래브 스타일별로 조정됩니다.
슬래브 또는 지붕 슬래브 모서리에 재료를 지정할 수 있습니다. 그런 다음 해당 재료는 와이어프레임이나 렌더된 보기에 표시됩니다. 재료에는 페이셔 및 밑면과 같은 슬래브 또는 지붕 슬래브 모서리의 개별 구성요소에 대한 특정 설정이 있습니다.

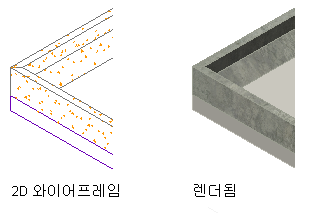

2D 와이어프레임 및 렌더된 뷰에서 슬래브 모서리 상세 보기
AutoCAD Architecture는 공통 설계를 위해 미리 정의된 재료를 제공합니다. 이런 재료에는 "있는 그대로" 사용하거나 특수 설계를 위해 수정할 수 있는 슬래브 및 슬래브 모서리 설정이 있습니다. 또한 처음부터 재료를 작성할 수 있습니다.
스타일을 작성하거나 가져오고 내보내거나 편집하려면 스타일 관리자를 사용합니다. 스타일 관리자를 사용하면 중심 위치에서 다중 도면 및 템플릿의 스타일으로 작업할 수 있습니다.
