A360의 연결된 설계 기능은 부품 또는 조립품 파일을 열 때 기본적으로 로드되지 않습니다. 애드인 관리자를 사용하여 Inventor 연결된 설계 애드인을 로드해야 합니다. 로드되면 연결된 설계 항목 버튼
은 그래픽 창 오른쪽 아래 구석의 부품 또는 조립품 파일에 표시됩니다.
설계 공유를 시작하기 전에
- 공유하려는 부품 또는 조립품 파일을 엽니다.
- 설계 공유가 열려 있는 부품 또는 조립품 파일의 현재 뷰로부터 작성됩니다.
- 지적 재산을 보호하려면 공유하지 않으려는 구성요소를 숨깁니다.
- 설계 공유를 작성하기 전에 자유롭게 가시성을 끄고 단순화합니다. 설계 공유를 시작하기 전에 단순화 또는 가시성 변경 사항을 꼭 저장할 필요는 없습니다.
- A360의 연결된 설계 패널이 아직 열려 있지 않은 경우 그래픽 창 의 오른쪽 아래 구석에 있는 연결된 설계 항목 버튼을 클릭합니다.
주: 연결된 설계 항목 버튼이 표시되지 않으면 리본.
뷰 탭 창 패널 사용자 인터페이스: A360의 연결된 설계를 선택합니다.
Autodesk A360에 로그인하라는 메시지가 표시됩니다(아직 로그인하지 않은 경우). A360 계정이 없으면 설계 공유를 처음 시작하려고 할 때 사용자 이름과 암호를 작성하라는 메시지가 표시됩니다.
- A360의 연결된 설계 패널에서 맨 아래에 있는 이 뷰 설계 공유를 클릭합니다.
Inventor 설계 공유를 시작하려면

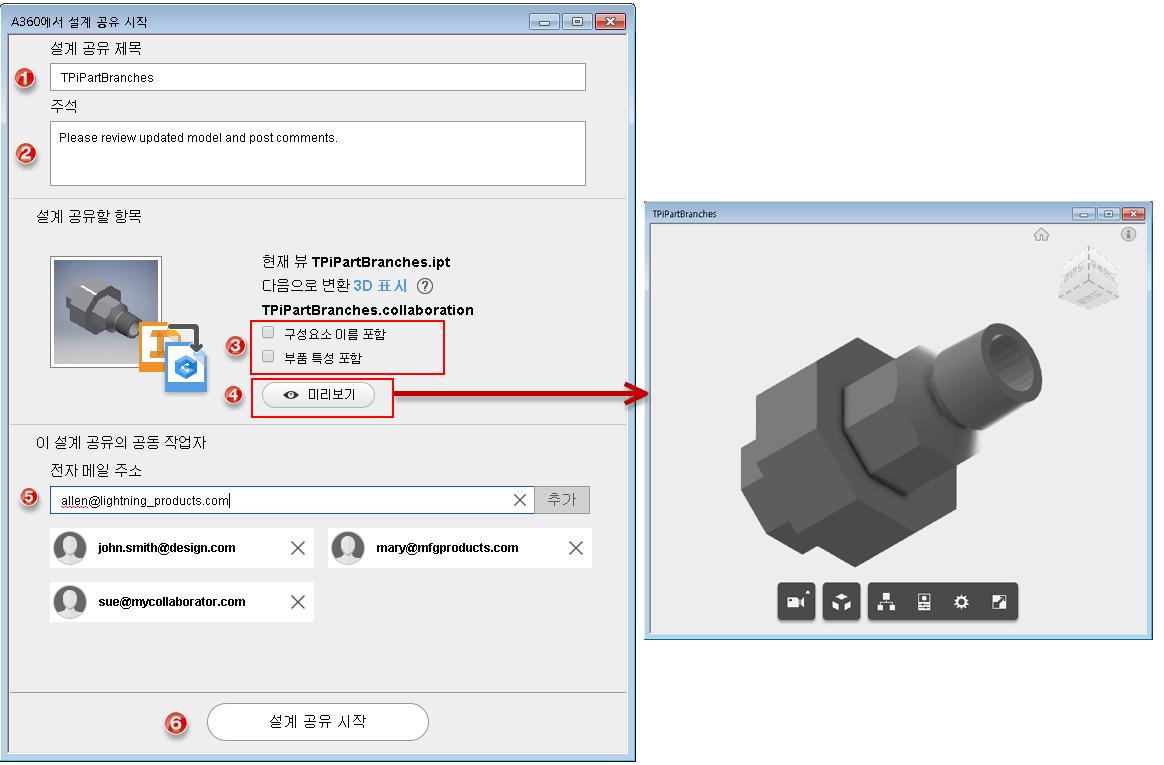

A360의 설계 공유 시작 대화상자에서:
- 공유 중인 설계의 제목을 입력합니다(선택 사항 - 파일 이름이 기본적으로 표시됨).
- 주석 필드에서, 공동 작업자가 설계에서 유의하고 검토해야 할 핵심 사항을 설명합니다(선택 사항).
- 기본적으로 구성요소 이름 및 부품 특성은 설계 공유에 포함되지 않습니다. 이 정보를 포함하려면 원하는 확인란을 선택합니다.
- 미리보기를 클릭하여 파일을 별도의 창에서 설계 공유로 연 후에 공유하는 항목을 정확히 볼 수 있습니다(선택 사항). 설계 공유는 설계 공유를 작성할 때 열렸던 3D 모형 뷰의 3D 뷰 읽기 전용 사본입니다.
- 미리보기 창에서 닫기 아이콘을 클릭하여 A360에서 설계 공유 시작 대화상자로 돌아갑니다.
- 설계를 공유하려는 공동 작업자의 전자 메일 주소를 전자 메일 필드에 입력합니다. 추가를 클릭합니다. 각 전자 메일 주소에 대해 반복합니다.
- 설계 공유 시작을 클릭하여 A360의 열려 있는 파일에 대한 설계 공유를 작성합니다.
Inventor 또는 A360 드라이브의 설계 공유 탭에 있는 도구를 사용하여 설계 공유를 관리할 수 있습니다.
