Aby utworzyć rozszerzoną siatkę o różnych rozmiarach modułów

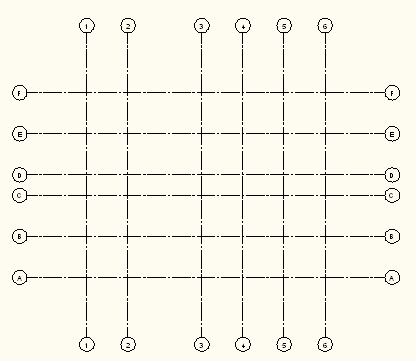

Można utworzyć siatkę zawierającą moduły o różnych rozmiarach.

1. Kliknij kartę Narzędzia główne panel Zbuduj listę rozwijaną Siatka słupów Rozszerzona niestandardowa siatka.

   Alternatywnie możesz wybrać narzędzie Rozszerzona niestandardowa siatka słupów w palecie Narzędzia projektu.

2. W oknie dialogowym Siatka słupów kliknij przycisk radiowy siatki prostokątnej lub promieniowej.
3. Kliknij kartę Góra lub Promieniowa.
4. W polu Rozmiar modułu/Kąt modułu wprowadź pierwszy moduł siatki, klikając żądaną wartość na liście wstępnie skonfigurowanych wartości.
5. W przypadku siatki zawierającej moduły o różnych rozmiarach trzeba dodawać jeden wiersz dla każdego modułu. Aby dodać nowy wiersz dla modułu, wybierz żądaną wartość na znajdującej się z lewej strony liście i kliknij ją.
   Wskazówka: Jeśli na liście wstępnie skonfigurowanych wartości nie ma wymaganego rozmiaru, można po dodaniu wiersza bezpośrednio go zmienić lub można edytować listę wstępnie skonfigurowanych wartości domyślnych.
6. Kliknij kartę Lewo lub Łuki i dodaj na niej moduły siatki w ten sam sposób.
7. W razie potrzeby ustaw inne właściwości siatki.
8. Naciśnij klawisz Enter i umieść siatkę na rysunku.
   Uwaga: Po wstawieniu siatki można ręcznie skrócić lub wydłużyć rozmiar modułu. Nowy rozmiar modułu zostanie automatycznie poprawiony w tabeli danych w oknie dialogowym Siatka słupów.
