Aby utworzyć rozszerzoną siatkę o różnych liniach siatki z każdej strony

Z każdej z czterech stron siatki można zdefiniować inną liczbę linii.

1. Kliknij kartę Narzędzia główne panel Zbuduj listę rozwijaną Siatka słupów Rozszerzona niestandardowa siatka.

   Alternatywnie możesz wybrać narzędzie Rozszerzona niestandardowa siatka słupów w palecie Narzędzia projektu.

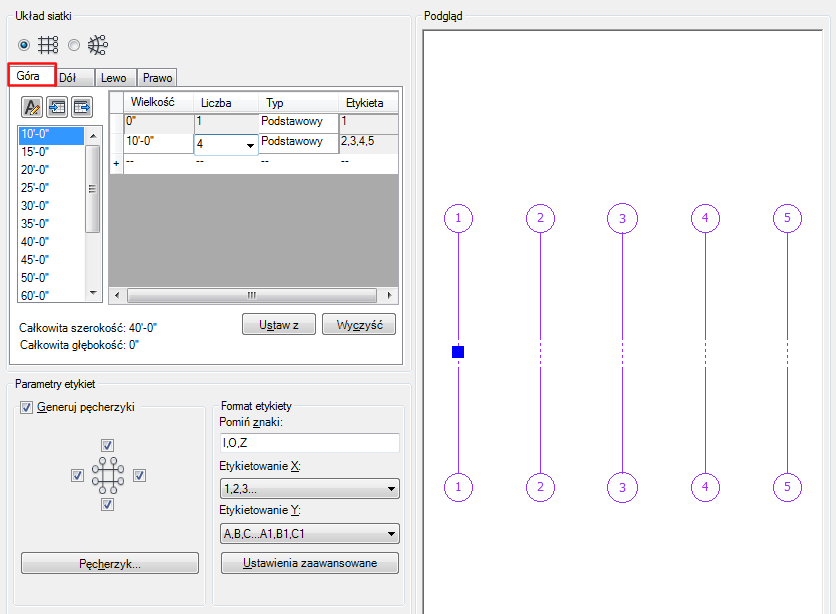

2. Najpierw utwórz układ siatki dla strony zawierającej większy zestaw linii siatki. Jeśli na przykład chcesz utworzyć siatkę z liniami 1, 2, 3, 4, 5 na górze i z liniami 1, 3, 4, 5 na dole, najpierw wybierz kartę Góra i wprowadź 4 moduły siatki z żądaną odległością.

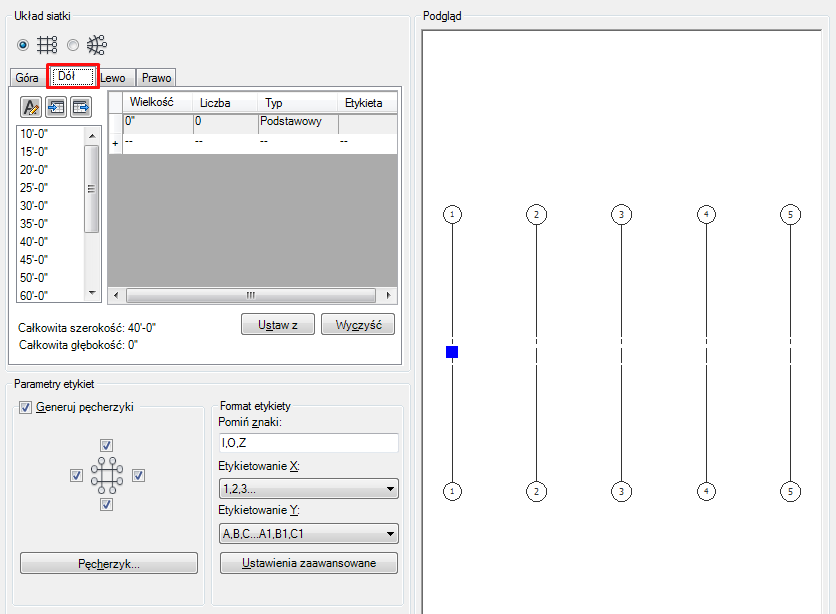

3. Następnie kliknij kartę Dół. Można zauważyć, że choć żaden moduł siatki nie został jeszcze zdefiniowany, to wszystkie linie siatki strony Góra zostały poprowadzone do dołu. To jest ustawienie domyślne.

   Wskazówka: W oknie podglądu wszystkie linie siatki zdefiniowane na aktualnie wybranej karcie wyświetlane są na fioletowo. Linie siatki zdefiniowane poprzednio na aktualnie nieaktywnej karcie wyświetlane są w kolorze czarnym.
4. Teraz rozpocznij dodawanie do dolnej części siatki modułów o tym samym rozmiarze co moduły górne. Można zauważyć, że kolor linii siatki zmienia się z czarnego na fioletowy, co oznacza, że te linie zostały zdefiniowane w części dolnej.
   Uwaga: Pierwsza i ostatnia linia siatki są domyślnie przedłużane po obu stronach.

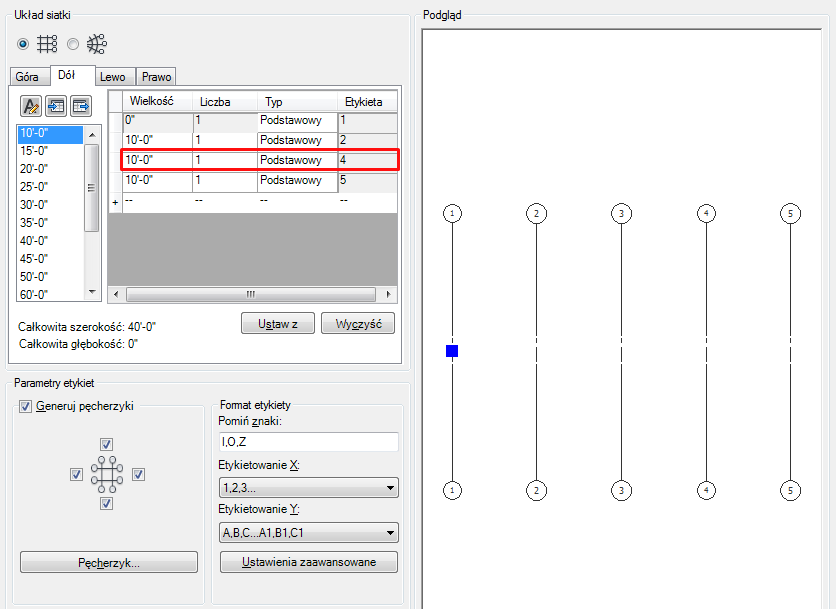

   Na tym etapie w karcie Dół znajduje się niekompletny zestaw modułów siatki. Jeśli jest to już konfiguracja żądana (tak jak pokazano na poniższym przykładzie), można umieścić siatkę na rysunku lub przejść do kart Lewo/Prawo, aby zdefiniować linie poziome.


5. Jeśli nie jest to jeszcze żądany rezultat, kontynuuj wypełnianie dolnej części siatki, aż będzie się tam znajdował jeden moduł siatki mniej niż w części górnej (takie postępowanie jest konieczne, ponieważ ostatnia linia siatki jest zawsze rysowana z obu stron). W tym przykładzie dodaliśmy 4 moduły (5 linii siatki) w części górnej. Jeśli chcesz, aby liczba modułów w części dolnej była mniejsza o jeden, dodaj do niej tylko trzy moduły:

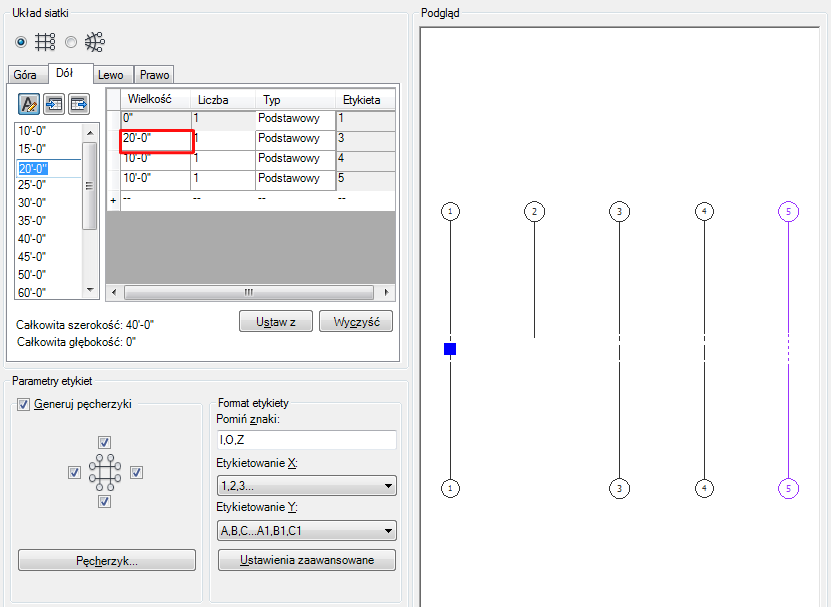

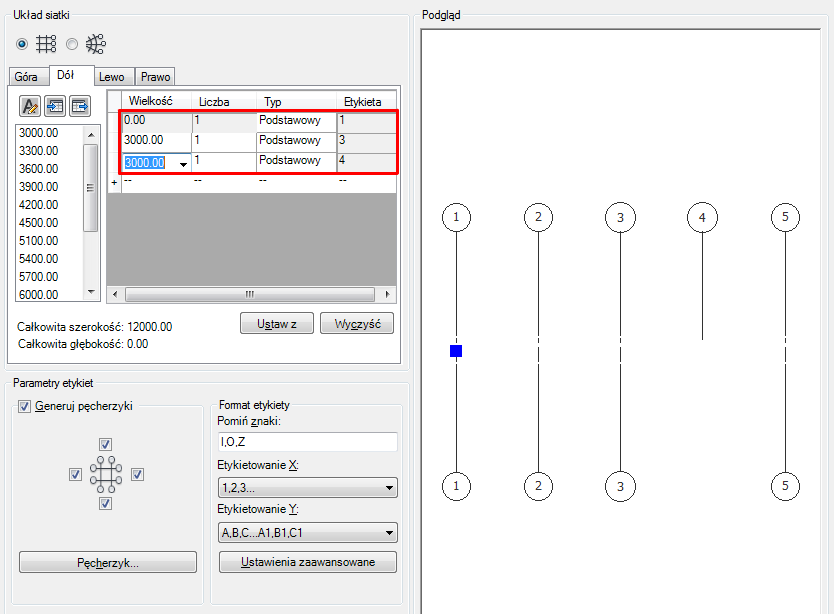

6. Aby pominąć jedną linię, musisz dwukrotnie powiększyć moduł. Jeśli na przykład chcesz pominąć linię 2 siatki, musisz powiększyć pierwszy moduł z 3000 mm do 6000 mm:



   Teraz pierwszy moduł rozciąga się na dole na szerokość dwóch modułów i zamiast pięciu linii siatki widoczne są cztery. Możesz teraz przejść na kartę Lewo, aby edytować drugą oś siatki, lub nacisnąć klawisz Enter, aby umieścić siatkę na rysunku.

   Uwaga: Można też postąpić odwrotnie i utworzyć pełny zestaw linii siatki na karcie Góra, skopiować je i wkleić na karcie Dół, a następnie rozpocząć usuwanie i edycję poszczególnych wierszy zgodnie z wymaganiami.
