Aby utworzyć siatkę prostokątną

Siatki prostokątne są definiowane przez: szerokość, wysokość i liczbę linii siatki.

1. Kliknij kartę Narzędzia główne panel Zbuduj listę rozwijaną Siatka słupów Rozszerzona niestandardowa siatka.

   Alternatywnie możesz wybrać narzędzie Rozszerzona niestandardowa siatka słupów w palecie Narzędzia projektu.

2. W oknie dialogowym Siatka słupów kliknij przycisk radiowy Ortogonalna.
3. Kliknij kartę Góra.

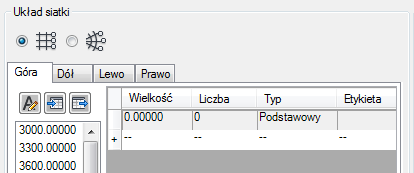

4. Domyślnie pierwsza linia siatki jest już widoczna.
5. Aby dodać do siatki pierwszy moduł, określ jego rozmiar (na przykład 3000 mm), a następnie kliknij odpowiednią wartość na znajdującej się z lewej strony liście.
   Wskazówka: Rozmiar modułu można zmieniać bezpośrednio po jego wprowadzeniu lub poprzez edycję listy wstępnie skonfigurowanych wartości domyślnych.
6. W przypadku siatki o regularnym rozmiarze modułów dostępne są następujące opcje generowania modułów siatki:
   • W polu Liczba wprowadź liczbę modułów siatki, którą chcesz wyświetlić w siatce. Spowoduje to wygenerowanie określonej liczby modułów o identycznym rozmiarze. Jest to najszybsza metoda, która jednak nie pozwala na ustawienie różnych typów numerowania siatki dla poszczególnych linii, ani na zmianę szerokości określonego modułu po wstawieniu.
   • Kliknij z prawej strony ostatniego wiersza. Spowoduje to wstawienie nowego wiersza z takimi samymi ustawieniami jak ostatni.

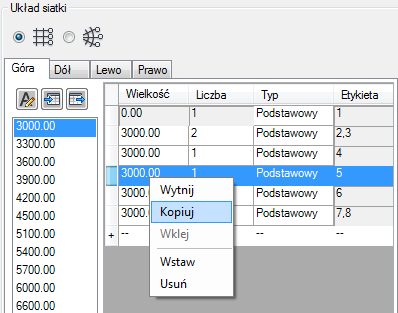

     Wskazówka: Można również zaznaczyć cały wiersz (klikając z jego lewej strony), kliknąć prawym przyciskiem myszy i skorzystać z poleceń kopiowania i wklejania.

7. W polu Typ wybierz, czy linia siatki skojarzona z modułem powinna być etykietowana jako podstawowa linia siatki, czy drugorzędna linia siatki. Domyślne wybrane są podstawowe linie siatki
   Uwaga: Kolumna Etykieta jest kolumną tylko do odczytu wyświetlającą etykietę skojarzonej linii siatki. Etykietowanie siatki może zostać zmienione w sekcji Parametry etykiet poniżej.
8. Przejdź na kartę Lewo i dodaj na niej linie siatki w ten sam sposób.
   Ostrzeżenie: W przypadku siatki regularnej o takim samym układzie linii z obu stron (góra/dół, lewo/prawo) nie trzeba modyfikować żadnych ustawień na kartach Prawo i Dół. Domyślnie ustawienia stron Góra i Lewo są odzwierciedlane na strony Dół i Prawo, jeśli nie zostały one oddzielnie zdefiniowane.
9. W razie potrzeby ustaw inne właściwości siatki.
10. Naciśnij klawisz Enter i umieść siatkę na rysunku.

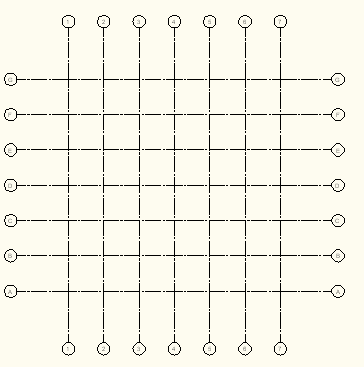

    Spowoduje to rozmieszczenie modułów siatki.
