Criação de pontes é uma medida de precaução para evitar que desenho de vetor se desloque no bloco material conforme é usinado. Pontes existem no vetor em vez de no percurso, e você pode adicionar pontes ao vetor, antes, durante ou após calcular um passo de perfil.

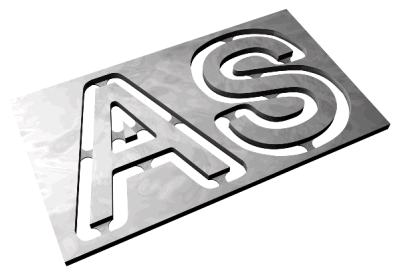

A ferramenta de corte utilizada para perfilar desenho de vetor é ligeiramente elevada na direção Z na posição de cada ponte, deixando pequenas abas que seguram o desenho de vetor usinado em posição durante a usinagem. O desenho de vetor usinado pode então ser removido cuidadosamente do bloco de material.

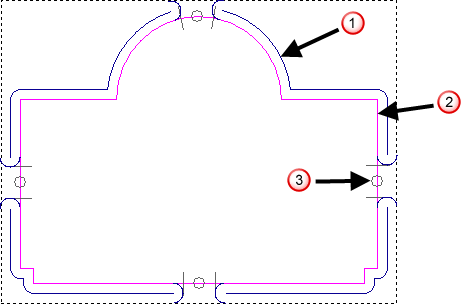

Percurso
Vetor
Posição da ponte

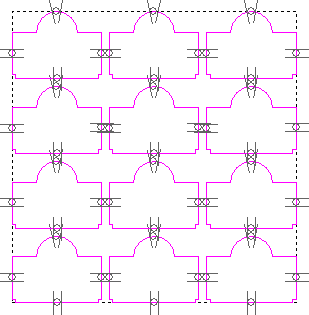

Pontes permanecem associadas ao vetor mesmo após o vetor ter sido transformado. No exemplo a seguir, quatro pontes são adicionadas a um vetor simples. O vetor é então redimensionado e copiado. Você pode observar que as pontes no vetor original são duplicadas em cada cópia.
|
Antes |
Depois |
|
|
|
Dois métodos podem ser utilizados para adicionar posições de ponte a um vetor:
- Utilize a opção Adicionar Pontes nos painéis Perfilagem, Entalhe Bisel, Inserto Macho, Inserto Macho ou Corte 3D; ou
- Utilize a ferramenta Criar Pontes no painel Percursos.
Quando você tiver adicionado as pontes, pode editá-las individualmente ou simultaneamente.
