Para adicionar espirais compostas livres a alinhamentos

Para adicionar uma espiral-espiral composta livre (entre duas curvas)

Adicione um grupo de espiral-espiral livre entre duas curvas que estejam na mesma direção, mas possuam raios diferentes.

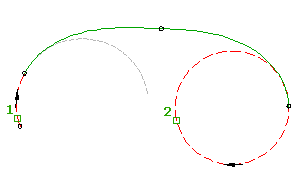

As espirais possuem raios finitos em cada extremidade. Parâmetros de espiral e pontos de anexação são calculados automaticamente. Se as curvas de anexação (1, 2) são editadas, o grupo espiral-espiral mantém a tangência.

Por padrão, as duas espirais têm comprimentos iguais e valores A. Ambos os valores podem ser modificados no momento da criação ao especificar um raio de A1/A2 ou L1/L2.

Os raios da espiral são idênticos no ponto de intersecção espiral-espiral. O valor do raio é determinado pelo ângulo de deflexão total e pelos comprimentos das duas espirais. O valor do raio não pode ser editado.

  1. Clique no alinhamento. Clique na guia Alinhamentopainel ModificarEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout de alinhamento, clique em Espiral-espiral composta livre (entre duas curvas).

    A definição atual de espiral é exibida na linha de comando. Para obter mais informações sobre como alterar a definição de espiral padrão, consulte Trabalhar com configurações de curva e espiral para alinhamentos.

  3. Especifique a entidade anterior e a entidade posterior às quais você deseja adicionar a espiral.
  4. Opcionalmente, insira um valor para o raio de A1 a A2 ou selecione Comprimento e insira um valor para o raio de L1 a L2. Caso contrário, os valores A e comprimentos de cada espiral serão iguais.
    Nota: Se as curvas estiverem na mesma direção, uma solução composta será dada. Insira Sim na linha de comando para aceitar a solução ou Não para reiniciar o comando. Não há qualquer solução se as curvas se cruzarem ou para curvas concêntricas.

Para adicionar uma espiral-espiral composta livre (entre duas tangentes)

Adicione um grupo de espiral-espiral composta livre, com um parâmetro especificado, entre duas tangentes.

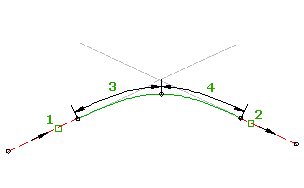

Especifique o comprimento (3, 4) ou o valor A para cada espiral. Os raios da espiral coincidem no ponto de intersecção de espiral-espiral. Se qualquer das tangentes de anexação (1, 2) for editada, os parâmetros de espiral que você especificou não se alterarão.

  1. Clique no alinhamento. Clique na guia Alinhamentopainel ModificarEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout de alinhamento, clique em Espiral-espiral composta livre (entre duas tangentes).
  3. Selecione a tangente (a primeira entidade) a partir da qual você deseja adicionar o grupo de espirais.
  4. Selecione a tangente (a próxima entidade) a qual você deseja adicionar o grupo de espirais.
  5. Especifique o comprimento ou o valor A da primeira espiral (a espiral de entrada).

    Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.

  6. Especifique o comprimento ou o valor A da segunda espiral (a espiral de saída).
  7. Especifique se a solução for maior ou menor que 180 graus.

Para adicionar uma espiral-linha-espiral composta livre (entre duas curvas, comprimento de linha)

Adicione um grupo de espiral-linha-espiral composta livre, com um comprimento de linha especificado, entre duas curvas.

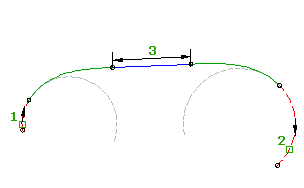

Os parâmetros da espiral são calculados automaticamente. Se qualquer das curvas de anexação (1, 2) for editada, o comprimento da linha (3) não se alterará.

  1. Clique no alinhamento. Clique na guia Alinhamentopainel ModificarEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout de alinhamento, clique em Espiral-linha-espiral composta livre (entre duas curvas, comprimento de linha ).

    A definição atual de espiral é exibida na linha de comando. Para obter mais informações sobre como alterar a definição de espiral padrão, consulte Trabalhar com configurações de curva e espiral para alinhamentos.

  3. Especifique a entidade anterior e a entidade posterior às quais você deseja adicionar a espiral.
  4. Especifique o comprimento da linha.
Nota: Se as curvas estiverem na mesma direção, uma solução composta será dada. Insira Sim na linha de comando para aceitar a solução ou Não para reiniciar o comando. Não há qualquer solução para curvas concêntricas.

Para adicionar uma espiral-linha-espiral composta livre (entre duas curvas, comprimentos de espiral)

Adicione um grupo de espiral-linha-espiral composta livre, com comprimentos de espiral especificados, entre duas curvas.

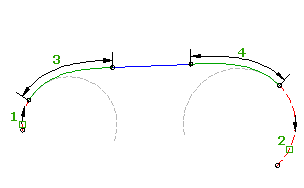

O comprimento da linha é calculado automaticamente. Se qualquer das curvas de anexação (1, 2) for editada, os comprimentos da espiral (3, 4) não se alterarão.

  1. Clique no alinhamento. Clique na guia Alinhamentopainel ModificarEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout de alinhamento, clique em Espiral-linha-espiral composta livre (entre duas curvas, comprimentos de espiral).

    A definição atual de espiral é exibida na linha de comando. Para obter mais informações sobre como alterar a definição de espiral padrão, consulte Trabalhar com configurações de curva e espiral para alinhamentos.

  3. Especifique a entidade anterior e a entidade posterior às quais você deseja adicionar a espiral.
  4. Especifique o comprimento ou o valor A para a espiral de entrada e a espiral de saída.

    Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.

    Nota: Se as curvas estiverem em uma direção diferente, uma solução reversa será dada. Insira Sim na linha de comando para aceitar a solução ou Não para reiniciar o comando. Não há qualquer solução para curvas concêntricas.
