Nota: A disponibilidade da funcionalidade de wrap depende do tipo de licença.
Unwrap de Curva utiliza o Assistente de Unwrap para realizar o unwrap de curvas de superfícies e sólidos. O perfil é aplainado de forma que itens em modelo de arames ou símbolos possam ser adicionados. A forma modificada pode então sofrer wrap no objeto alvo.
Você pode realizar unwrap do seguinte:
- Curvas dependentes
- Curvas de trimagem
- Fronteiras de remendo
Nota: Para aplicar rewrap na forma para a superfície alvo, clique na guia Superfície > painel Criar > Wrap.
Para aplicar unwrap em uma curva:
- Clique na guia Arames > painel Da Seleção > Wrap > abrir para Unwrap para iniciar o Assistente Unwrap.

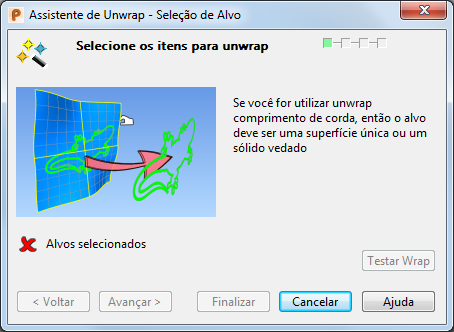

A página Seleção de Alvo do Assistente de Unwrap é exibida:
- Alvos Selecionados — Selecione o item para aplicar unwrap.
- Testar Wrap — Exibe a página Criação de Mapa de Wrap Comprimento de Corda do assistente. Permite prever os resultados de um wrap Comprimento de Corda nos alvos antes de carregar os arquivos de triângulo.
- Clique em Avançar para exibir a página Método de Unwrap do Assistente de Unwrap.
