В этом диалоговом окне можно задать параметры для использования при анализе трубопроводной сети. Эти параметры могут быть использованы в качестве значений по умолчанию при использовании мастера «Анализ гравиметрической сети».
Это диалоговое окно можно открыть на странице Общие мастера «Анализ гравиметрической сети».
Колодцы
Эти параметры могут быть использованы в качестве параметров по умолчанию на странице Колодцы мастера «Анализ гравиметрической сети» или задействованы в аналитических расчетах.
- Тип водоприемника
- Указание типа водоприемника, используемого по умолчанию: «Решетчатый слив», «Слив в бордюре» или «Комбинированный слив» (решетчатый, в бордюре).
- Использовать размеры рамки в качестве размеров водоприемника
- Если выбрано значение «Истина», значения параметров «Длина рамки» и «Ширина рамки», показанные в свойствах колодца, используются для указания некоторых значений в мастере «Анализ гравиметрических сетей». Значение параметра «Длина рамки» используется для параметров «Длина решетки» и «Длина отверстия в бордюре», а значение параметра «Ширина рамки» — для параметра «Ширина решетки» в мастере.
- Ширина решетки
- Указание ширины решетки по умолчанию для водоприемников типа «Решетчатый слив» или «Комбинированный слив».
- Длина решетки
- Указание длины решетки по умолчанию для водоприемников типа «Решетчатый слив» или «Комбинированный слив».
- Область проема решетки
- Указание области проема решетки по умолчанию для водоприемников типа «Решетчатый слив» или «Комбинированный слив». Это область между стержнями решетки, в которую может протекать вода.
- Локальная впадина
- Указание значения по умолчанию, которое требуется использовать для локальной впадины в местоположении водоприемника.
- Высота проходного сечения от бордюра
- Указание высоты проходного сечения по умолчанию для водоприемников типа «Слив в бордюре» или «Комбинированный слив».
Это и есть высота проходного сечения от бордюра.
- Длина отверстия в бордюре
- Указание длины отверстия по умолчанию в бордюре для водоприемников типа «Слив в бордюре» или «Комбинированный слив».
Это и есть длина отверстия в бордюре.
Трубы
Эти параметры могут быть использованы в качестве параметров по умолчанию на странице Трубы мастера «Анализ гравиметрической сети» или задействованы в аналитических расчетах.
- Минимальная скорость
- Указание минимальной скорости по умолчанию для трубопроводной сети.
- Максимальная скорость
- Указание максимальной скорости по умолчанию для трубопроводной сети.
- Минимальное покрытие
- Указание минимальной глубины покрытия по умолчанию, которую требуется применить. При наличии опорной поверхности ее отметка будет использоваться в расчете значения покрытия. Если опорная поверхность отсутствует, то при расчете значения покрытия будет использоваться край колодца (обычно его значение равно 0).
Прим.: Минимальное покрытие применяется ко всем трубам, кроме самой последней трубы по направлению потока (соединенной с водовыпускным колодцем). В результате водовыпускной колодец может отображаться над поверхностью земли, если ее откос превышает откос всей трубопроводной сети.Прим.: Минимальное значение измеряется до верха (внутри) трубы. В данном случае не учитывается толщина самой трубы. Если требуется учесть толщину трубы, можно скорректировать минимальное значение покрытия.
- Значение N по умолчанию
- Определяет коэффициент шероховатости по умолчанию (значение Мэннинга n) для труб.
Прим.: Это значение по умолчанию всегда используется в расчете и доступно только для чтения на странице мастера «Трубы», если на вкладке «Общие» выбран вариант Изменить размер труб и сбросить параметры дна.
- Минимальный перепад гребня
- Указание разности отметок между двумя трубами, соединенными посредством колодца, измеренных в верхней части труб. Если рассчитанное значение перепада гребня ниже указанного минимального значения, то будет использовано последнее.
Дополнительные площади
Эти параметры могут быть использованы в качестве параметров по умолчанию на странице Дополнительные площади мастера «Анализ трубопроводной сети» или задействованы в аналитических расчетах.
- Минимальное время концентрации (Tc)
- Указание минимального значения по умолчанию для времени концентрации (Tc).
Прим.: При создании водосбора время концентрации рассчитывается для водосбора, и это значение отображается на странице «Дополнительные площади» для каждого водосбора. Однако если значение Tc, рассчитанное для водосбора, не соответствует минимальному значению по умолчанию Tc, заданному в этих параметрах, в поле Tc отображается значок предупреждения
, указывающий на то, что в расчетах будет использовано значение по умолчанию. Минимальное значение по умолчанию используется вне зависимости от того, применяются ли параметры по умолчанию на странице «Дополнительные площади».
- Известный поток
- Указание известного значения по умолчанию (Q) для любого дополнительного потока, не учтенного в водосборах.
- Поперечный откос дороги (Sx)
- Указание значения по умолчанию для поперечного откоса дорожной полосы.
- Поперечный откос водосборного лотка (Sw)
- Указание значения по умолчанию для поперечного откоса водосборного лотка.
- Ширина водосборного лотка
- Указание значения по умолчанию для ширины водосборного лотка.
- Значение N для водосборного лотка
- Определяет коэффициент шероховатости по умолчанию (значение Мэннинга n) для водосборного лотка.
- Продольный откос
- Указание значения по умолчанию для продольного откоса полосы движения.
Графическое представление в профиле
Эти параметры можно использовать для управления временной графикой, используемой на виде профиля для просмотра результатов анализа.

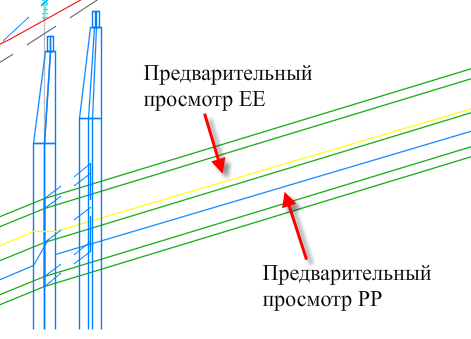

На следующей иллюстрации показаны линии EGL и HGL на виде для просмотра.
Прим.: Трубы можно просмотреть на виде в плане с использованием цвета и типа линий текущего слоя.
- Линия пьезометрического уровня
- Указание цвета, используемого на виде профиля для обозначения HGL.
- Линия энергетического уровня
- Указание цвета, используемого на виде профиля для обозначения EGL.
- Новый размер трубы
- Указание цвета, используемого на виде профиля для обозначения обновленного размера трубы.
