Чтобы создать элемент оборачивания 4й оси из 3D модели:

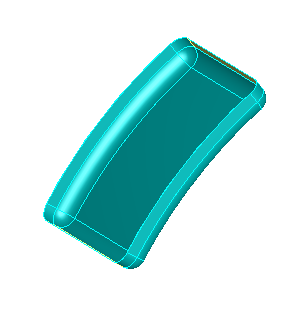

- Выберите на детали один элемент, который требуется обработать.
- Проверьте, что это обёрнутый элемент. Если у элемента все стенки прямые, он может быть выполнен как обычный 2.5D элемент.
- Рассмотрите ограничения оборачивания 4-й оси, чтобы убедиться, что это соответствует выполнению элемента.
- Проходят ли стенки через центральную ось оборачивания? Если вам действительно надо обработать эти стенки точно, вы должны использовать Резать стенки перпендикулярно оси поворота.

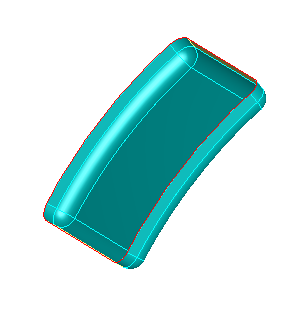

- Используйте края поверхности, чтобы извлечь кривую из твердотельной модели.
- Разверните кривую. Убедитесь, что вы используете опцию для проекции на ЛСК. Кривая может показаться странной, но она работает.
- Сделайте выбор элемента, чтобы обернуть вокруг оси поворота.

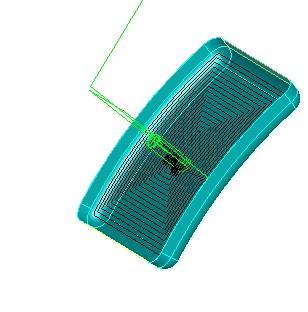

- Создайте траектории. Если у вас возникли какие-либо проблемы, рассмотрите ограничения оборачивания 4й оси.
Прим.: Эта опция недоступна в Мастере элемента. Если вы используете мастер, вы должны создать обычный элемент и изменить его в обёрнутый элемент.
