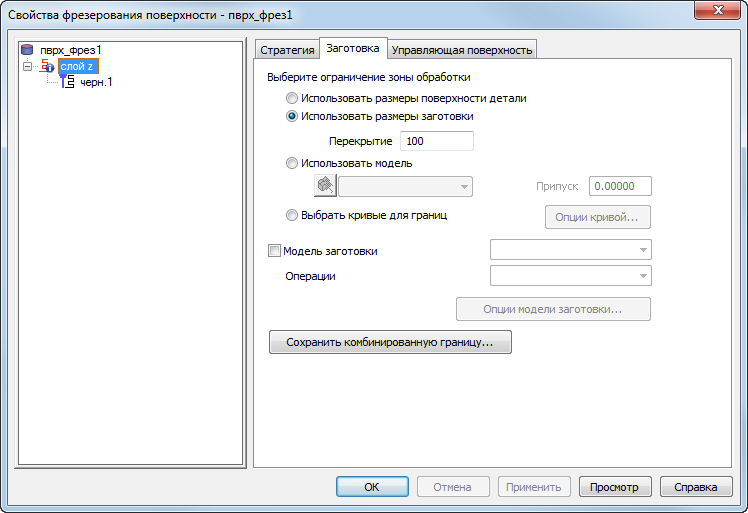

Используйте вкладку Заготовка диалога Свойства фрезерования поверхности, чтобы выбрать обрезающие кривые для удаляемого материала.
Использовать размеры поверхности детали — Создает траектории на поверхностях, независимо от положения заготовки. Если вы используете спиральную траекторию, то эта опция автоматически вычисляет кривую силуэта для элемента и использует кривую как форму спирали. Обычно это лучшая форма для спиральных траекторий.
Использовать размеры заготовки — Ограничивает траектории частями элемента поверхности, находящимися в пределах заготовки. Если вы используете спиральную траекторию, то эта опция использует контур заготовки как форму спирали. Можно установить, какой процент инструмента достигает или проходит за пределы границы заготовки с помощью параметра «Перекрытие границы %».
Перекрытие границы % применяется к трем типам элементов обработки поверхности:
- спиральные траектории, обозначенные как выступ на странице заготовки
- элементы, обрабатываемые с помощью технологий фрезерования проецированием, которые не имеют явной кривой границы
- некоторые проходы черновой обработки по Z-слоям.
В случае выступа этот атрибут применяется только к тому, как траектории ведут себя вокруг границы заготовки.
Для других элементов 3D обработки поверхности используйте припуск резания, описываемый на вкладке Заготовка. Опция Перекрытие границы % применяется только в случае, если выбрана опция Использовать размеры заготовкина вкладке элемента Заготовка.
Перекрытие границы % задает, какой процент инструмента подходит к или проходит за пределы границы заготовки.
Может использоваться значение от -100 до 100 со следующими значениями:
0 помещает осевую линию инструмента на кривую заготовки.
100 выходит за пределы области на радиус инструмента.
-100 останавливается на расстоянии одного радиуса инструмента от кривой заготовки.
Для черновой обработки по Z-слоям атрибут применяется ко всем элементам кроме карманов без кривых заготовки. Этот атрибут контролирует внешнее продление элементов выступа и величину, на которую элемент кармана режется за пределы его границ. Значение по умолчанию - 100%, которое помещает кромку инструмента на границу. Значение больше 100 продлевает траектории за пределы границы. Значение меньше 100 смещает внешнюю границу и обрезает траектории по этой ближней границе.
Использовать модель — Ограничивает траектории пределами выбранной твердотельной модели или STL модели. Вы можете ввести Припуск.
Выбрать кривые для границ — Использует кривые для ограничения границ траектории или для влияния на форму спиральной траектории. Нажмите кнопку Опции кривой, чтобы открыть диалоговое окно Кривая границы. Дополнительные опции отображаются для 2D спиральных траекторий, 3D спиральных траекторий и всех остальных техник.
Модель заготовки — Выберите эту опцию, чтобы использовать модель заготовки в комбинации с выбранной кривой. Выберите имя Модели заготовки и используемые Операции в списке. Нажмите кнопку Опции модели заготовки, чтобы открыть диалоговое окно Параметры модели заготовки.
Сохранить комбинированную границу — Нажмите на эту кнопку, чтобы показать и сохранить границу для операции. Эта граница является комбинацией границы кромки, границы кривой заготовки и ограничения уклона. Это может занять некоторое время, но оно вычисляется и хранится с операцией, то есть, вычисляется только один раз.
