曲线图编辑器颜色

曲线图编辑器(Graph Editor)使用颜色指定曲线和关键帧的不同状态。

您可以在颜色设置(Color Settings)中自定义这些颜色。（“曲线图编辑器”(Graph Editor)和经典曲线图编辑器(Classic Graph Editor)颜色有不同的部分。）

曲线图编辑器曲线颜色

在“曲线图编辑器”(Graph Editor)中，曲线以不同的颜色显示，以反映曲线反射的轴。

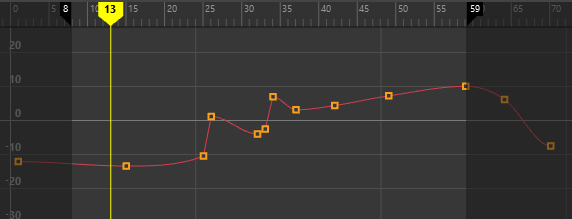

红色曲线

红色曲线指示 X 轴上的动画，无论是平移、旋转还是缩放动画。Maya 中的红色用于表示 X 轴。

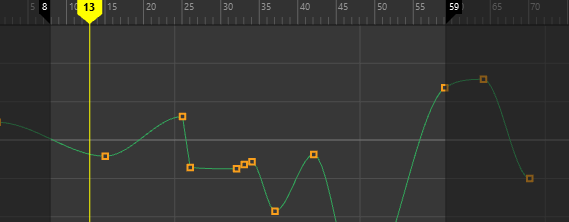

绿色曲线

绿色曲线指示 Y 轴上的动画，无论是平移、旋转还是缩放动画。Maya 中的绿色用于表示 Y 轴。

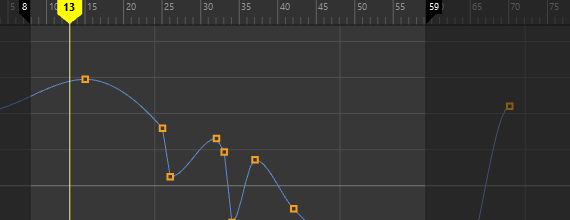

蓝色曲线

蓝色曲线指示 Z 轴上的动画，无论是平移、旋转还是缩放动画。Maya 中的蓝色用于表示 Z 轴。

灰色曲线

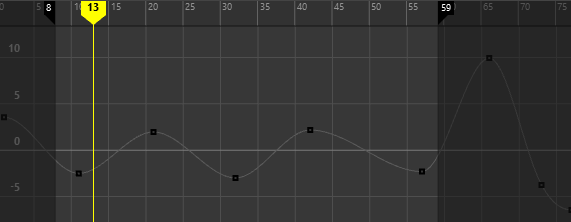

带有黑色关键帧的灰色曲线是锁定的曲线。

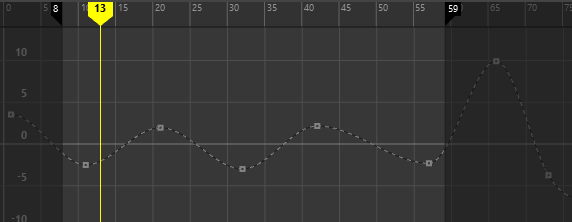

带有灰色关键帧的虚线灰色曲线是禁用的曲线。

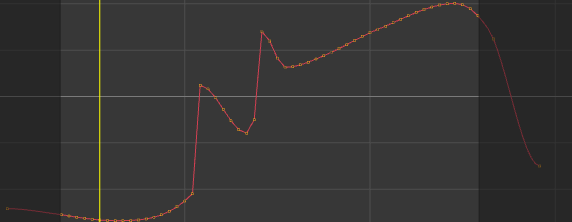

烘焙通道

烘焙通道会在曲线的每一帧上放置关键帧。有关详细信息，请参见烘焙关键帧。

曲线图编辑器关键帧颜色/形状

曲线图编辑器(Graph Editor)中的关键帧更改其外观以显示其状态。

键	状态
	菱形关键帧是非加权关键帧。请参见更改切线权重。
	方形关键帧是加权关键帧。请参见更改切线权重。
	圆形关键帧是四元数曲线上的关键帧（无切线）。四元数旋转是计算 X、Y、Z 动画曲线的旋转，以避免万向锁定问题。请参见设定曲线的旋转插值。
	绿色关键帧是受控关键点。受控关键点是与相邻关键帧保持成比例时间关系的特殊关键帧，因此您可以调整动画计时，同时在动画曲线上的点处保留属性值。请参见设置受控关键点。

曲线图编辑器切线颜色

通过关键帧切线，您可以调整关键帧的接近角度和背离角度。有关示例，请参见使用关键帧切线修改曲线。

切线	类型
	灰色切线是自由切线。可以更改自由切线的角度和权重。有关详细信息，请参见编辑切线。
	黑色切线是锁定切线。有关详细信息，请参见编辑切线。
