Nové funkce v aplikaci Autodesk Civil 3D 2019.3

Aktualizace Autodesk® Civil 3D® 2019.3 Update obsahuje následující nové funkce a vylepšení.

Aktualizace týkající se efektivity návrhu

• Pomocí aktualizovaného příkazu Analýza gravitační sítě můžete analyzovat potrubní síť a výsledky analýzy u dané potrubní sítě použít.


  Aktualizovaný příkaz používá nemodální dialog, takže jej můžete ponechat otevřený i během provádění jiné práce.

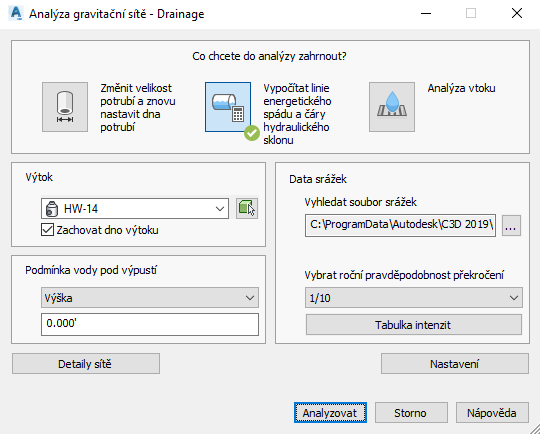

  Pomocí tohoto příkazu můžete provést následující typy analýz:

  • Změnit velikost potrubí a znovu nastavit dna potrubí: Provede analýzu průtoku potrubím a podle průtoku potom změní velikost potrubí a znovu nastaví dna.
  • Vypočítat linie energetického spádu a čáry hydraulického sklonu: Vypočítá linie energetického spádu a čáry hydraulického sklonu a vytvoří zprávu o tom, které linie (čáry) v systému jsou v normálním stavu, které jsou zatížené a které jsou zaplavené.
    Poznámka: Výpočet linie energetického spádu a čáry hydraulického sklonu je výchozí typ analýzy.
  • Analýza vtoku: Analyzuje kapacitu vtoků a zobrazí průtok, hloubku a rozšíření každého vtoku.

  Další informace naleznete v části Analýza a rozměry gravitační potrubní sítě.

• Další aktualizace příkazu Analýza gravitační sítě zahrnují následující vylepšení:
  • Když je jako typ analýzy vybrána možnost Vypočítat linie energetického spádu a čáry hydraulického sklonu, jsou nyní ve zprávě zahrnuty údaje o odtoku dešťové vody.
  • Zadaná možnost Podmínka vody pod výpustí nyní zůstává vybrána i při opakovaném spuštění analýzy ve stejné potrubní síti.

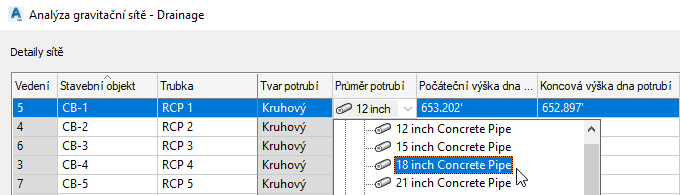

  • Potrubí v aktuálním seznamu součástí jsou nyní zobrazena v rozevíracím seznamu na stránce Detaily sítě a mohou zde být ručně vybrána.


    Poznámka: Při změně velikosti potrubní sítě s použitím typu analýzy Změnit velikost potrubí a znovu nastavit dna potrubí se v případě potřeby přidají velikosti součástí do seznamu součástí z katalogu. Další informace naleznete v části Analýza a rozměry gravitační potrubní sítě.

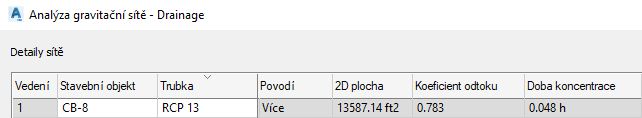

  • U analýzy gravitační sítě je nyní podporováno více povodí na jeden stavební objekt.

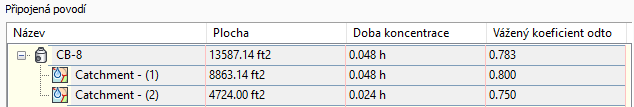

    • Karta Připojení v dialogu Vlastnosti stavebního objektu nyní obsahuje část Připojená povodí zobrazující, která povodí jsou ke stavebnímu objektu připojena.


    • V dialogu Analýza gravitační sítě se zobrazují hodnoty kombinované plochy, nejdelší doby koncentrace a váženého koeficientu odtoku povodí a tyto hodnoty se používají ve výpočtech analýzy.

  • Informace o povodí lze nyní definovat přímo v dialozích Vlastnosti stavebního objektu a Analýza gravitační sítě.
    • Informace o povodí můžete přímo zadat na kartě Připojení v dialogu Vlastnosti stavebního objektu definováním hodnot v polích Plocha, Doba koncentrace a Vážený koeficient odtoku.

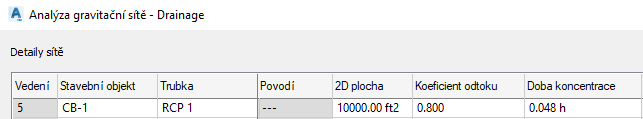

    • Informace o povodí také můžete přímo zadat na stránce Detaily sítě v dialogu Analýza gravitační sítě zadáním hodnot 2D plocha, Koeficient odtoku a Doba koncentrace.

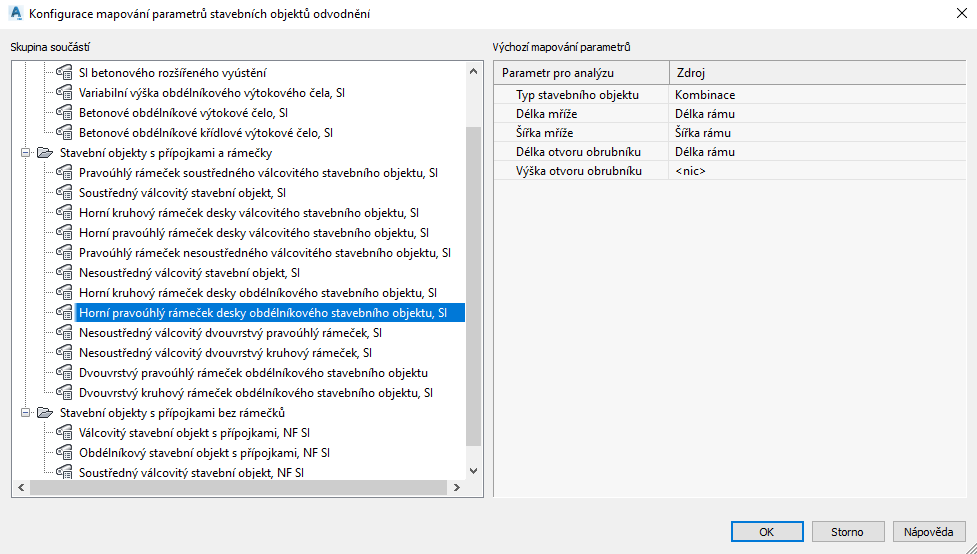

  • Pomocí nové funkce mapování parametrů stavebních objektů odvodnění můžete mapovat parametry součástí vytvořených pomocí Generátoru součástí na parametry, které vyžaduje příkaz Analýza gravitační sítě.

    Když u těchto součástí nastavíte a použijete mapování, budou hodnoty jejich parametrů standardně k dispozici v příkazu Analýza gravitační sítě.



    Další informace naleznete v části Mapování parametrů stavebních objektů odvodnění pro analýzu gravitační sítě.

    Poznámka: Součásti vytvořené pomocí Editoru součástí infrastruktury již mají všechny parametry, které příkaz Analýza gravitační sítě potřebuje, a nevyžadují mapování.

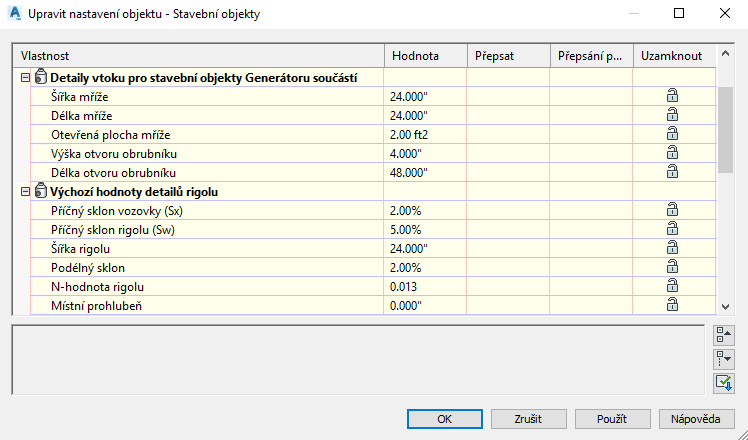

• Pomocí nových nastavení stavebních objektů můžete určit výchozí hodnoty, které lze použít u příkazu Analýza gravitační sítě.


  Další informace naleznete v částech Analýza a rozměry gravitační potrubní sítě a Dialog Upravit nastavení objektu – stavební objekt.

Aktualizace v oblasti efektivity výroby

• Příkaz Správa datových zkratek byl rozšířen o následující funkce, které umožňují zadat jinou cestu k projektu datových zkratek, i když je aktuální cesta stále platná:

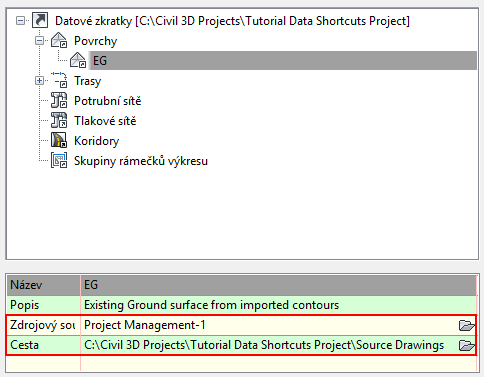

  • Pokud je k dispozici jiná platná cesta k projektu datových zkratek, můžete tuto cestu zadat tak, že pomocí dialogu Správce datových zkratek přejdete k alternativnímu zdrojovému souboru nebo cestě datových zkratek.


    Po výběru alternativního zdrojového souboru nebo cesty se zobrazí dialog, pomocí kterého můžete aktualizovat zkratky. Objekty výkresu, které odkazují na původní cestu, budou aktualizovány tak, aby odkazovaly na alternativní cestu.

  • Alternativní platnou cestu také můžete určit jako pracovní složku a poté pomocí tlačítka Spojnice v dialogu Správa datových zkratek změnit odkazy na objekty. Dříve se při pokusu změnit odkaz pomocí tlačítka Spojnice na jinou platnou cestu zobrazila v okně Prohlížeč událostí zpráva, že reference již existuje.
• Pomocí nové systémové proměnné SyncDrefPsetToSource můžete určit, zda se při synchronizaci referencí datových zkratek mají synchronizovat i sady vlastností. Použít můžete následující nastavení proměnné SyncDrefPsetToSource:

  Hodnota	Popis
  0	Sady vlastností nebudou při synchronizaci souvisejících datově odkazovaných objektů synchronizovány nikdy.
  1	Sady vlastností budou při synchronizaci souvisejících datově odkazovaných objektů synchronizovány. Synchronizace sady vlastností se v hostitelském výkresu provede pouze v případě, že byl objekt změněn ve zdrojovém výkresu. Pokud se objekt ve zdrojovém výkresu změnil, bude v hostitelském výkresu synchronizován objekt i související sada vlastností. Pokud se objekt ve zdrojovém výkresu nezměnil, nebude v hostitelském výkresu synchronizován objekt ani související sada vlastností. Poznámka: Pokud byla ve zdrojovém výkresu změněna sada vlastností, bude sada vlastností v hostitelském výkresu synchronizována pouze v případě, že byl ve zdrojovém výkresu změněn objekt. Poznámka: Toto nastavení je výchozí.

• Použijte novou systémovou proměnnou nazvanou PipeNetworkSyncMode k řízení synchronizace potrubních sítí odkazovaných daty po otevření hostitelského výkresu. Použít můžete následující nastavení proměnné PipeNetworkSyncMode:

  Hodnota	Popis
  0	Pokud byla geometrie potrubní sítě ve zdrojovém výkresu změněna, potrubní síť odkazovaná daty bude při otevření hostitelského výkresu automaticky synchronizována.
  1	Pokud byla ve zdojovém výkresu změněna geometrie potrubní sítě nebo názvy či popisy portubí nebo konstrukcí, potrubní síť odkazovaná daty bude při otevření hostitelského výkresu automaticky synchronizována. Poznámka: Toto nastavení je výchozí.
  2	Potrubní síť odkazovaná daty bude při otevření hostitelského výkresu vždy automaticky synchronizována – bez ohledu na to, zda byla potrubní síť ve zdrojovém výkresu změněna či nikoli.

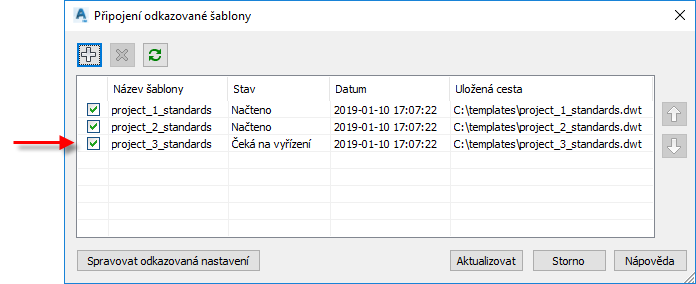

• Když k výkresu připojíte další šablonu reference, přidá se nyní daná šablona na konec seznamu šablon a přizpůsobená nastavení, která byla nastavena u dříve připojených šablon, zůstanou zachována.


Další aktualizace

• Chování některých možností sklonu překrytí v podsestavách koridorů oprav bylo aktualizováno.
  • Chování parametru Definováno uživatelem s klapáním bylo změněno v situacích v rámci tolerance sklonu a mimo toleranci sklonu.
  • Chování parametrů Definováno uživatelem bez klapání a Klopení vnitřního/vnějšího jízdního pruhu bylo změněno v situacích mimo toleranci sklonu.

  Další informace naleznete v části Aktualizace možností sklonu překrytí v podsestavách koridorů oprav v aplikaci Autodesk Civil 3D 2019.3.

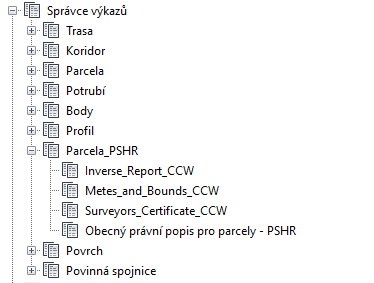

• Na kartě Sada nástrojů v položce Prostor nástrojů jsou nyní k dispozici zprávy pro tvorbu výkazů informací o parcele proti směru hodinových ručiček.
