Nové funkce v aplikaci Autodesk Civil 3D 2019.2

Aplikace Autodesk® Civil 3D® 2019.2 Update obsahuje následující nové funkce a vylepšení.

Aktualizace týkající se efektivity návrhu

• Vytvářejte, upravujte a exportujte hrany železničních nástupišť. Pomocí příkazu Vytvořit hranu nástupiště můžete vytvořit návrhovou linii, která je odsazena od osy trasy a je s ní dynamicky propojena. Návrhovou linii můžete použít jako základnu či cíl pro koridor nebo ji můžete exportovat do souboru CSV a použít v jiné aplikaci.


  Další informace naleznete v části Hrany železničního nástupiště.

• K transparentním příkazům se dostanete pomocí pásu karet nebo místní nabídky. K dispozici jsou nové i aktualizované transparentní příkazy.

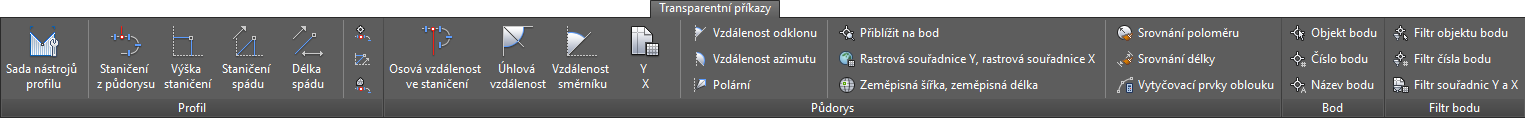

  • K transparentním příkazům se dostanete pomocí karty Transparentní příkazy pásu karet nebo místní nabídky Transparentní příkazy. Další informace naleznete v části Transparentní příkazy.

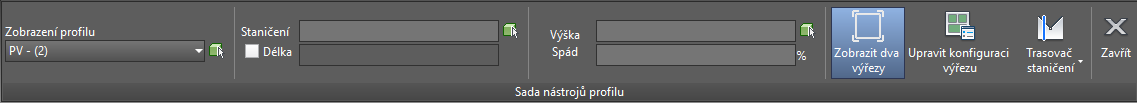

  • Pomocí transparentního příkazu Sada nástrojů profilu můžete vytvořit geometrii profilu na základě známých parametrů. Pomocí příslušných možností zadejte jednu z následujících kombinací: staničení a výšku, staničení a spád, výšku a spád nebo délku a spád. Další informace naleznete v části Transparentní příkaz Sada nástrojů profilu.

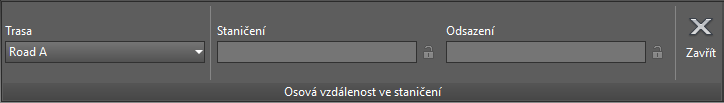

  • Pomocí aktualizovaného transparentního příkazu Osová vzdálenost ve staničení můžete zadat a uzamknout hodnoty staničení a odsazení a určit jiné trasy. Další informace naleznete v části Transparentní použití staničení a odsazení k určení umístění bodu.

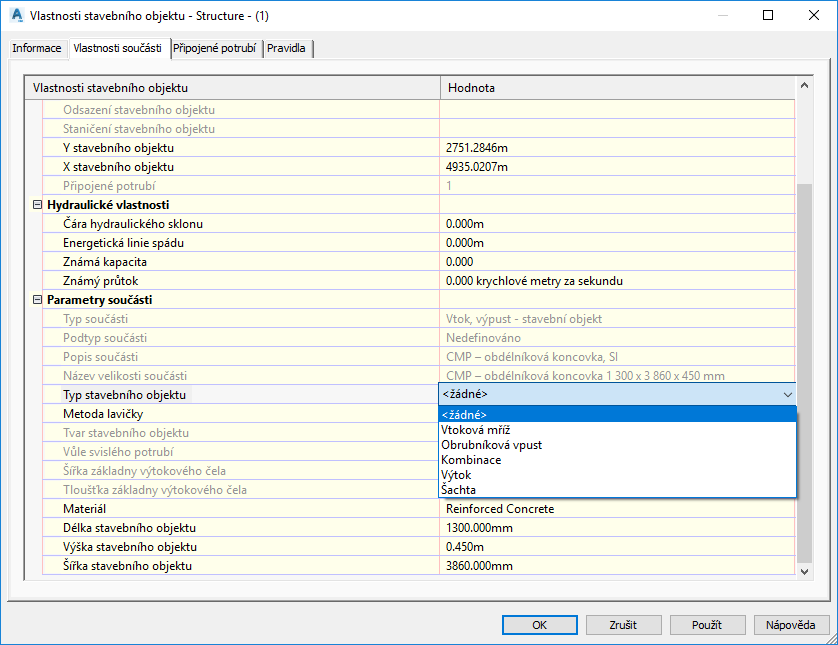

• Ke stavebním objektům můžete přiřazovat vlastnosti, které lze použít při analýze odvodnění pomocí příkazu Analýza gravitační sítě. Na kartě Vlastnosti součásti v dialogu Vlastnosti stavebního objektu můžete změnit typ stavebního objektu z hodnoty <žádné> na typ šachta, výtok nebo vtok.


  Vlastnost Typ stavebního objektu také určuje, které další vlastnosti budou v dialogu zobrazeny. Pokud například vyberete libovolný typ vtoku, budou zpřístupněny vlastnosti podrobností rigolu a kót vtoku.

  Když se pomocí těchto vlastností přiřadí data ke stavebnímu objektu, budou mít stavební objekty potrubní sítě data, která jsou potřeba k výpočtům výkonu vtoků pomocí příkazu Analýza gravitační sítě. Další informace naleznete v části Karta Vlastnosti součásti (dialog Vlastnosti stavebního objektu).

Aktualizace v oblasti efektivity výroby

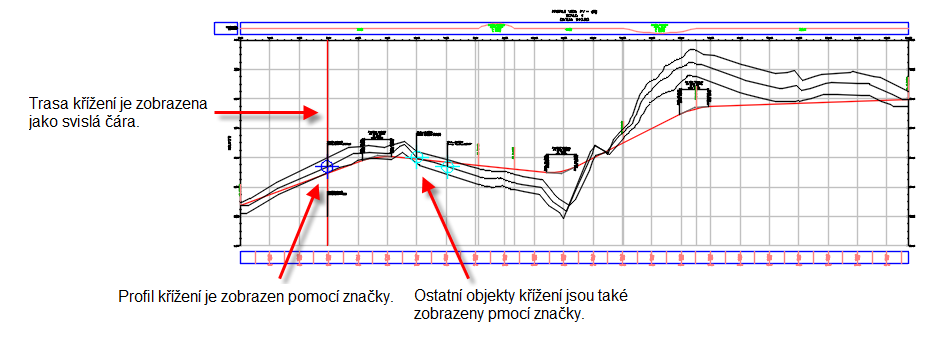

• Do zobrazení profilů můžete přidat objekty křížení, které zobrazují, kde se lineární objekty kříží s profilem vzhledem k nadřazené trase. Jako objekty křížení v zobrazení profilu můžete zobrazit trasy, profily, návrhové linie, polygony zaměření a 3D křivky.


  Další informace naleznete v části Přidávání objektů křížení do zobrazení profilů.

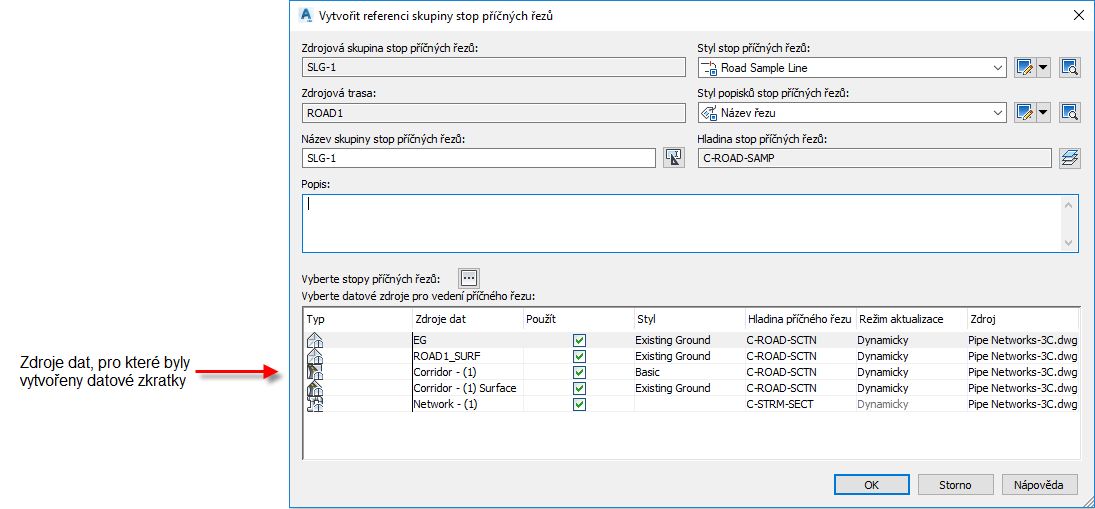

• Při vytváření reference datové zkratky na skupinu stop příčných řezů můžete nyní automaticky vytvářet reference na zdroje dat (pokud pro tyto zdroje existují datové zkratky).


  Když vyberete tyto zdroje dat k vedení příčného řezu a kliknete na tlačítko OK, vytvoří se na ně ve výkresu reference (pokud již neexistují). Další informace naleznete v části Datové zkratky a reference skupin stop příčných řezů.

• Pomocí aplikace Autodesk Vault můžete ve výkresech odkazovat na skupiny stop příčných řezů. Další informace naleznete v části Vytvoření referencí skupiny stop příčných řezů.
• V dialozích, které vyzývají k zadání umístění složky, můžete zadat cesty složek (včetně cest UNC) přímo do pole Složka.


Aktualizace funkcí spolupráce a výměny dat

• Určete, zda má příkaz Export výkresu Civil 3D převádět návrhové linie, segmenty parcel a polygony zaměření na 2D, nebo 3D křivky.


  Další informace naleznete v části Export výkresu aplikace Autodesk Civil 3D do souboru DWG aplikace AutoCAD a Dialog Nastavení exportu.

• Při importu souborů LandXML můžete aktualizovat data existujících objektů ve výkresu a vytvářet data sad vlastností.
  • Při importu souboru LandXML můžete aktualizovat existující objekty ve výkresu. V dialogu Nastavení LandXML na kartě Import vyberte v části Nastavení řešení konfliktů možnost Aktualizovat.


    Když jste možnost Aktualizovat použili v předchozích verzích, byly existující objekty při importu souboru LandXML odstraněny z výkresu a překresleny. Možnost Aktualizovat nyní aktualizuje většinu typů objektů, aniž by je předtím odstranila. Díky tomu se zachovají popisky, které byly přidány k objektům, i závislé objekty, například odsazení tras.

    Poznámka: Toto chování se netýká parcel. Parcely jsou při použití možnosti Aktualizovat odstraněny a překresleny.

    Další informace naleznete v části Karta Import (dialog Nastavení LandXML).

  • Určete, zda se při importu objektů ze souboru LandXML vytvoří definice sad vlastností. Tato data sad vlastností je možné zobrazit na paletě Vlastnosti aplikace AutoCAD a v místních nápovědách.

    Poznámka: Dříve se data sad vlastností vytvářela pouze pro povrchy.

    Další informace naleznete v části Karta Import (dialog Nastavení LandXML).
