Ebenen sind die wichtigste Methode zur Darstellung von Ergebnissen in 3D-Modellen.
Um mit Ebenen zu arbeiten, klicken Sie auf Ergebnisse (Registerkarte) > Ergebnisauswertung (Gruppe) > Ebenen.
Ebenenfunktionen
Mit Ebenen steht eine Vielzahl von Visualisierungsfunktionen zu Verfügung:

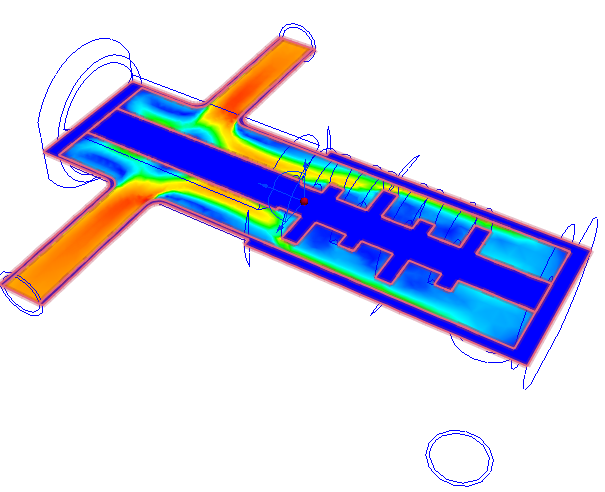

- Ebenen präsentieren Ergebnisse grafisch in Querschnitten.
- Ebenen ermöglichen die Extraktion von großen Datenmengen durch planare Querschnitte.
- Ebenen dienen als Grundlage für XY-Plots.
Zugriff auf die Ebenenfunktionen
- Auf dem Modell Methode 1: Klicken Sie mit der linken Maustaste auf die Ebene, und klicken Sie auf das Werkzeugkastensymbol.
|
a. Einstellungen (Steuerelemente) b. Vektoreinstellungen c. Größen d. XY-Plot |
|

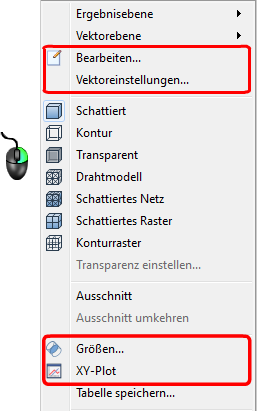

- Auf dem Modell Methode 2: Klicken Sie mit der rechten Maustaste auf die Ebene, und wählen Sie aus dem Menü aus.
- Außerhalb des Modells: Klicken Sie auf das Symbol in der kontextabhängigen Gruppe Ebenen.

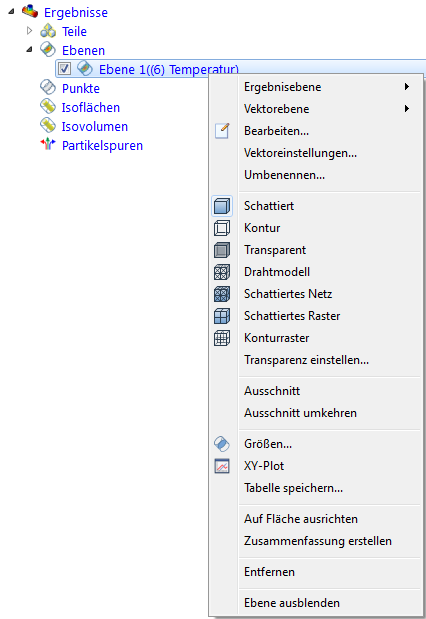

- Methode 2 für außerhalb des Modells: Klicken Sie mit der rechten Maustaste auf die Ebene im Ebenenzweig der Designstudienleiste.
Zusammenfassungsebenen
Mithilfe von Zusammenfassungsebenen im Entscheidungscenter können Sie die Ergebnisse mehrerer Szenarien miteinander oder mit kritischen Werten vergleichen.
So erstellen Sie eine Zusammenfassungsebene
(Es gibt mehrere Möglichkeiten.)
- Klicken Sie mit der rechten Maustaste auf die Ebene und klicken Sie auf Zusammenfassung.
- Klicken Sie in der kontextabhängigen Gruppe "Ebenen" auf Zusammenfassung erstellen.
- Aktivieren Sie im Dialogfeld "Auswahlliste" das Kästchen "Zusammenfassung":
- Legen Sie eine Randbedingung als Zusammenfassungsebene fest. Klicken Sie hier , um weitere Informationen zu erhalten.
Hinweise zur Zusammenfassungsebene:
- Die Ebene wird im Entscheidungscenter als eine Zusammenfassungsebene aufgeführt.
- Die Ergebnisse für die Ebene aus den einzelnen Szenarien werden in der Tabelle "Kritische Werte" der Ausgabeleiste aufgeführt.
So löschen Sie eine Zusammenfassungsebene
- Klicken Sie im Entscheidungscenter mit der rechten Maustaste auf die Zusammenfassungsebene.
- Wählen Sie Entfernen aus dem Menü.
Beispiel für das Erstellen einer Zusmmenfassungsebene
Weitere Informationen über das Anzeigen von kritischen Werten...
Anmerkung
Der Oberbegriff für dieses Werkzeug ist Schnittebene. Dieser Begriff wird im Abschnitt Beispiele verwendet. Die Begriffsverwendung im Taskdialogfeld "Ergebnisse" und im Hilfe-System ist etwas genauer:
- Ergebnisebenen und Ebenen beziehen sich auf planare Schnittebenen.
- Zusammenfassungsebenen sind Ergebnisebenen, die als "Zusammenfassung" zum Vergleichen von Ergebnissen im Entscheidungscenter markiert sind.
