Novedades en Autodesk Civil 3D 2019.3

Autodesk® Civil 3D® 2019.3 Update contiene las siguientes novedades y mejoras.

Actualizaciones en la eficacia del diseño

• Utilice el comando actualizado Analizar red de gravedad para analizar una red de tuberías y aplicar los resultados a la red de tuberías.


  El comando actualizado utiliza un cuadro de diálogo no modal, por lo que puede dejarlo abierto mientras realiza otras tareas.

  Puede utilizar este comando para realizar los siguientes tipos de análisis:

  • Ajustar el tamaño de tuberías y restablecer rasantes: analiza el caudal a través de las tuberías; a continuación, ajusta el tamaño de las tuberías y restablece los rasantes para poder asumir el caudal.
  • Calcular líneas de energía y líneas piezométricas: calcula las líneas de energía y las líneas piezométricas e indica si cada línea del sistema está en un estado normal, sobrecargado o inundado.
    Nota: Calcular líneas de energía y líneas piezométricas es el tipo de análisis por defecto.
  • Análisis de sumideros: analiza la capacidad de los sumideros horizontales e indica el caudal, la profundidad y la anchura de cada uno.

  Para obtener más información, consulte Acerca del análisis y el tamaño de una red de tuberías de gravedad.

• Las actualizaciones adicionales para el comando Analizar red de gravedad incluyen las siguientes mejoras:
  • Los datos de aguas pluviales ahora se incluyen en un informe cuando Calcular líneas de energía y líneas piezométricas está seleccionado como tipo de análisis.
  • La Condición de agua de descarga especificada ahora permanece seleccionada al volver a ejecutar el análisis en la misma red de tuberías.

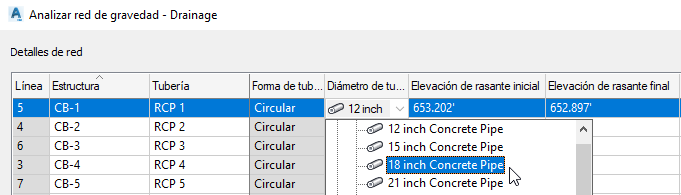

  • Las tuberías en la lista de piezas actual ahora se muestran y pueden seleccionarse manualmente en una lista desplegable de la página Detalles de red.


    Nota: Al ajustar el tamaño de una red de tuberías con el tipo de análisis Ajustar el tamaño de tuberías y restablecer rasantes, los tamaños de las piezas se añaden a la lista de piezas del catálogo, si es necesario. Para obtener más información, consulte Acerca del análisis y el tamaño de una red de tuberías por gravedad.
  • El análisis de red de gravedad ahora admite varias cuencas vertientes por estructura.

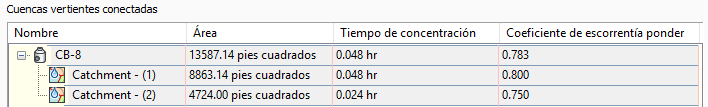

    • La ficha Conexiones en el cuadro de diálogo Propiedades de estructura ahora tiene una sección Cuencas vertientes conectadas que muestra las cuencas vertientes que están conectadas a la estructura.

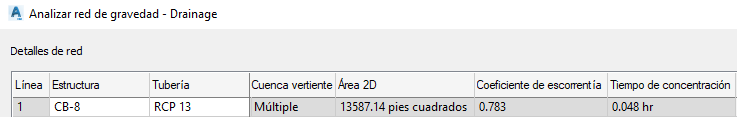

    • En el cuadro de diálogo Analizar red de gravedad se muestran el área combinada, el mayor tiempo de concentración y el coeficiente de escorrentía ponderado para las cuencas vertientes; estos valores se utilizan en los cálculos de análisis.

  • Ahora se puede definir información de cuenca vertiente directamente en los cuadros de diálogo Propiedades de estructura y Analizar red de gravedad.
    • Puede introducir información de cuenca vertiente directamente en la ficha Conexiones del cuadro de diálogo Propiedades de la estructura definiendo valores en los campos Área, Tiempo de concentración y Coeficiente de escorrentía ponderado.

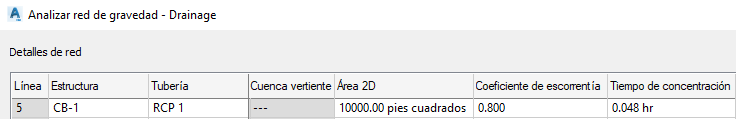

    • También puede introducir información de cuenca vertiente directamente en la página de Detalles de red del cuadro de diálogo Analizar red de gravedad especificando valores de Área 2D, Coeficiente de escorrentía y Tiempo de concentración.

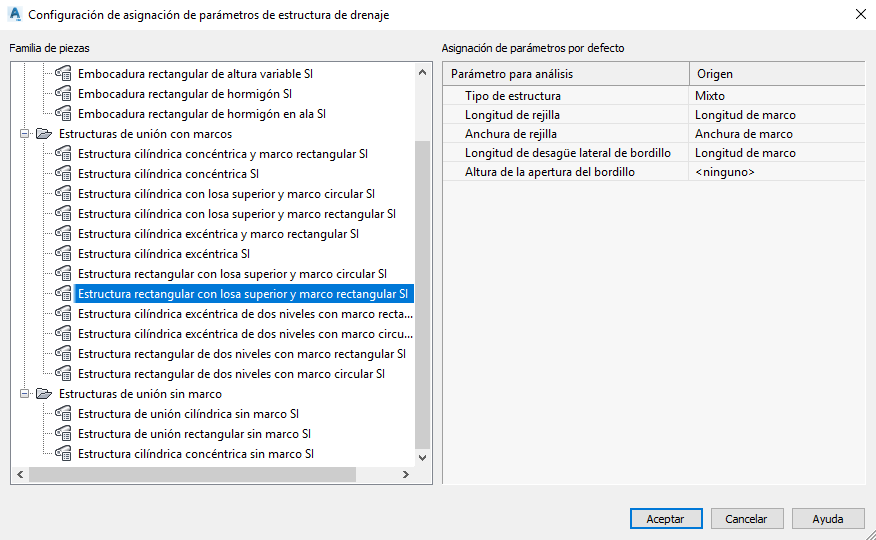

  • Puede utilizar la nueva característica de asignación de parámetros de estructura de drenaje para asignar los parámetros del Generador de piezas a parámetros necesarios para el comando Analizar red de gravedad.

    Al configurar y aplicar la asignación de estas piezas, los valores de parámetros estarán disponibles en el comando Analizar red de gravedad de forma predeterminada.



    Para obtener más información, consulte Procedimiento para asignar parámetros de estructura de drenaje para el análisis de red de gravedad.

    Nota: Las piezas creadas con el Editor de piezas de infraestructura ya tienen los parámetros necesarios para el comando Analizar red de gravedad y no requieran asignación.

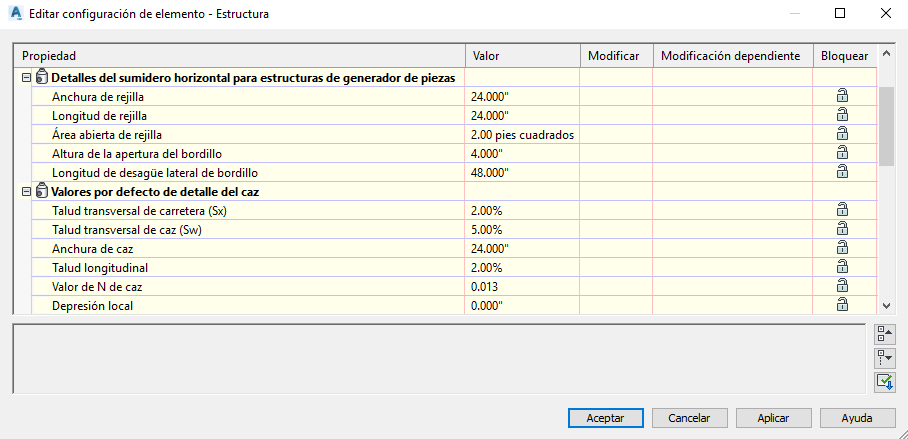

• Utilice la nueva configuración de la estructura para especificar valores por defecto que puede utilizar el comando Analizar red de gravedad.


  Para obtener más información, consulte Acerca de Analizar y ajustar el tamaño a una red de tuberías de gravedad y el cuadro de diálogo Editar configuración de elemento - Estructura.

Actualizaciones en la eficacia de la producción

• El comando Administrar accesos directos a datos se ha actualizado con las características siguientes para especificar una ruta de proyecto distinta para accesos directos a datos cuando la ruta actual sigue siendo válida:

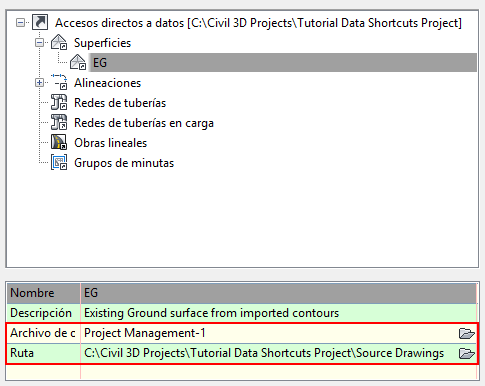

  • Si hay otra ruta válida disponible a un proyecto para accesos directos a datos, puede especificar dicha ruta examinando el archivo o la ruta de origen para el acceso directo a datos alternativo desde el cuadro de diálogo Administrar accesos directos a datos.


    Después de seleccionar el archivo o la ruta de origen, se muestra un cuadro de diálogo que puede usar para actualizar los accesos directos. Los objetos del dibujo que hacen referencia a la ruta original se actualizarán para que hagan referencia a la ruta alternativa.

  • También puede especificar una ruta válida alternativa como carpeta de trabajo y después utilizar el botón Vincular, en el cuadro de diálogo Administrar accesos directos a datos, para cambiar los vínculos a los objetos. Anteriormente, si se intentaba utilizar el botón Vincular para cambiar el vínculo a una ruta válida distinta, el Visor de sucesos informaba en un mensaje de que la referencia ya existía.
• Utilice una nueva variable de sistema denominada SyncDrefPsetToSource para controlar si los conjuntos de propiedades se sincronizan cuando sincronice referencias de acceso directo a datos. Puede utilizar los siguientes parámetros para SyncDrefPsetToSource:

  Valor	Descripción
  0	Los conjuntos de propiedades nunca se sincronizarán cuando se sincronicen los objetos con referencia a datos relacionados.
  1	Los conjuntos de propiedades se sincronizarán cuando se sincronicen los objetos con referencia a datos relacionados. La sincronización del conjunto de propiedades tendrá lugar únicamente en el dibujo principal si el objeto se ha modificado en el dibujo de origen. Si el objeto se ha modificado en el dibujo de origen, el objeto y el conjunto de propiedades relacionado se sincronizarán en el dibujo principal. Si el objeto no se ha modificado en el dibujo de origen, el objeto y el conjunto de propiedades relacionado no se sincronizarán en el dibujo principal. Nota: Si el conjunto de propiedades se ha modificado en el dibujo de origen, aquel no se sincronizará, a no ser que el objeto se haya modificado en el dibujo de origen. Nota: Éste es el parámetro por defecto.

• Utilice una nueva variable de sistema denominada PipeNetworkSyncMode para controlar la sincronización de redes de tuberías con referencias a datos al abrir un dibujo principal. Puede utilizar los siguientes parámetros para SyncDrefPsetToSource:

  Valor	Descripción
  0	Si la geometría de una red de tuberías ha cambiado en el dibujo de origen, la red de tuberías con referencias a datos se sincronizan automáticamente al abrir el dibujo principal.
  1	Si la geometría de una red de tuberías o los nombres o descripciones de las tuberías o las estructuras se han modificado en el dibujo de origen, la red de tuberías con referencias a datos se sincronizará automáticamente al abrir el dibujo principal. Nota: Éste es el parámetro por defecto.
  2	Una red de tuberías con referencias a datos siempre se sincronizará automáticamente al abrir un dibujo principal, independientemente de si la red de tuberías se ha modificado en el dibujo de origen.

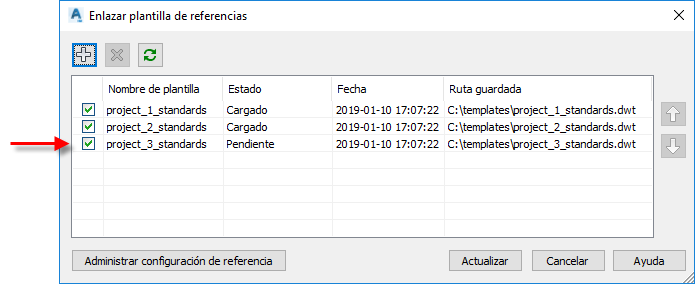

• Al enlazar una plantilla de referencias adicional a un dibujo, ahora se añade a la parte inferior de la lista de plantillas y se preserva la configuración personalizada que ya se ha especificado para las plantillas enlazadas con anterioridad.


Otras actualizaciones

• Se ha actualizado el comportamiento de algunas de las opciones de talud de superposición en los subensamblajes de rehabilitación de obra lineal.
  • El comportamiento del parámetro Definido por el usuario con variación ha cambiado en situaciones dentro de la tolerancia de talud y fuera de la tolerancia de talud.
  • El comportamiento de los parámetros Definido por el usuario sin variación y Peralte del carril interior/exterior ha cambiado en situaciones fuera de la tolerancia de talud.

  Para obtener más información, consulte Actualizaciones de las opciones de talud de superposición en los subensamblajes de rehabilitación de obra lineal en Autodesk Civil 3D 2019.3.

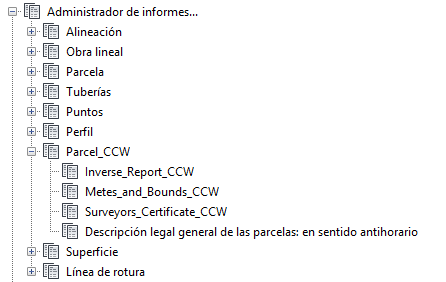

• Los informes están ahora disponibles en la ficha Caja de herramientas del Espacio de herramientas para proporcionar información de la parcela en sentido antihorario.
