Novedades en Autodesk Civil 3D 2019.2

Autodesk® Civil 3D® 2019.2 Update contiene las siguientes novedades y mejoras.

Actualizaciones en la eficacia del diseño

• Cree, edite y exporte bordes de plataforma de ferrocarril. Utilice el comando Crear borde de plataforma para crear una línea característica desfasada desde un eje de alineación y vinculada dinámicamente a dicho eje. Puede utilizar la línea característica como línea base u objetivo de una obra lineal; o bien se puede exportar a un archivo .csv que desee usar en otra aplicación.


  Para obtener más información, consulte Acerca de bordes de plataforma de ferrocarril.

• Acceda a los comandos transparentes desde la cinta de opciones y el menú contextual y utilice comandos transparentes nuevos y actualizados.

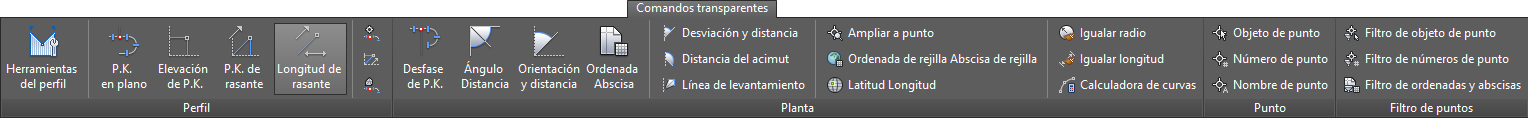

  • Acceda a los comandos transparentes desde la ficha de la cinta de opciones y desde el menú contextual Comandos transparentes. Para obtener más información, consulte Acerca de los comandos transparentes.

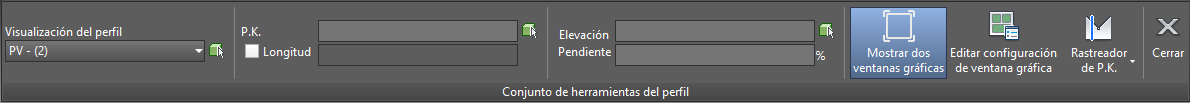

  • Utilice el nuevo comando transparente Conjunto de herramientas de perfil para crear la geometría del perfil desde parámetros conocidos. Puede usar las opciones para introducir P.K. y elevación, P.K. y rasante, elevación y rasante, o longitud y rasante. Para obtener más información, consulte Acerca del comando transparente Conjunto de herramientas de perfil.

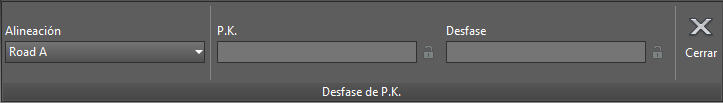

  • Utilice el comando transparente Desfase de P.K. para introducir y bloquear los valores de desfase y P.K., y para especificar otras alineaciones. Para obtener más información, consulte Para usar de forma transparente un P.K. y un desfase para especificar una ubicación de punto.

• Asigne propiedades a las estructuras que se puedan utilizar en el comando Analizar red de gravedad para llevar a cabo un análisis de drenaje. En la ficha Propiedades de la pieza del cuadro de diálogo Propiedades de la estructura, se puede cambiar el Tipo de estructura de <Ninguno> a un tipo de boca de alcantarilla, desembocadura o sumidero horizontal.


  La propiedad Tipo de estructura también controla qué otras propiedades se muestran en el cuadro de diálogo. Por ejemplo, si selecciona un tipo de sumidero horizontal, las propiedades de detalles de canalón y de cotas de sumidero horizontal pasan a estar disponibles.

  Al asignar datos a una estructura utilizando estas propiedades, las estructuras de la red de tuberías tienen los datos necesarios para calcular el rendimiento de la entrada con el comando Analizar red de gravedad. Para obtener más información, consulte Ficha Propiedades de la pieza (cuadro de diálogo Propiedades de la estructura).

Actualizaciones en la eficacia de la producción

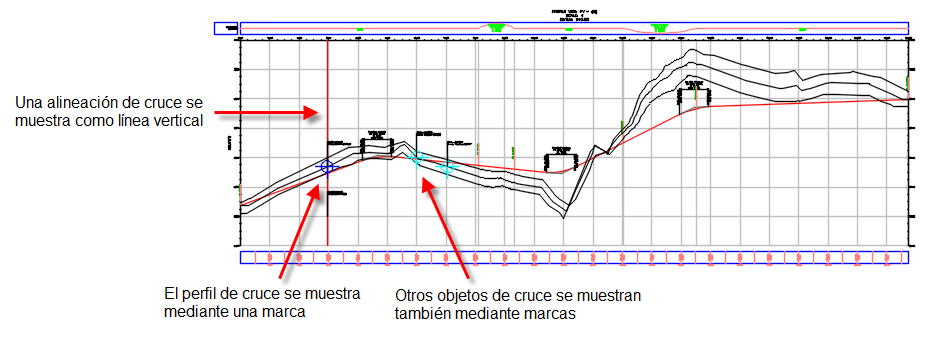

• Añada objetos de cruce a las visualizaciones del perfil para mostrar dónde cruzan los objetos lineales al perfil con respecto a la alineación de nivel superior. Puede mostrar alineaciones, perfiles, líneas características, representaciones topográficas y polilíneas 3D como objetos de cruce en una visualización del perfil.


  Para obtener más información, consulte Acerca de la adición de objetos de cruce a visualizaciones del perfil.

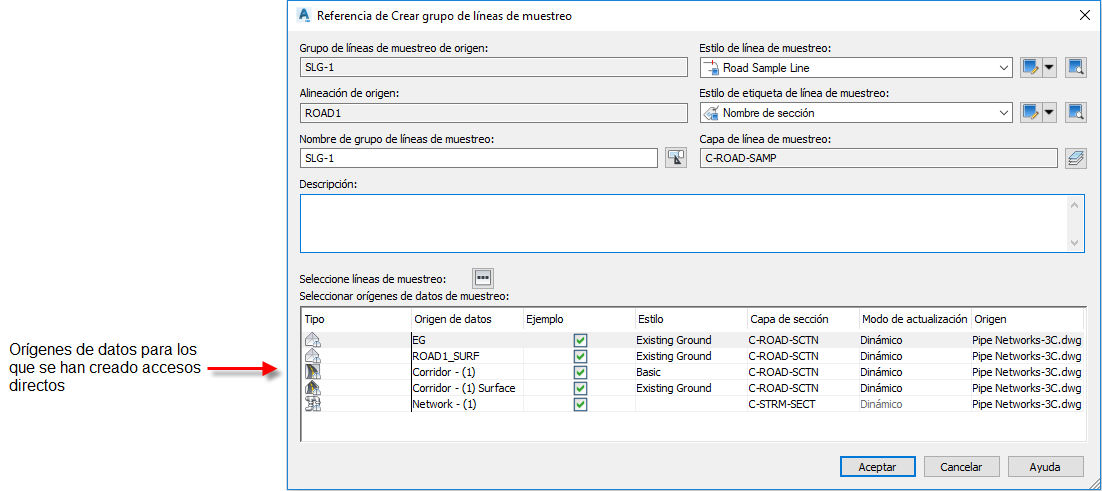

• Al crear una referencia de acceso directo a datos para un grupo de líneas de muestreo, ahora puede crear automáticamente referencias a los orígenes muestreados si existen accesos directos a datos para dichas fuentes.


  Cuando selecciona estos orígenes de datos para muestreo y hace clic en Aceptar, las referencias a los orígenes muestreados se crean en el dibujo si no existen ya. Para obtener más información, consulte Acerca de accesos directos a datos de grupo de líneas de muestreo y referencias.

• Utilice Autodesk Vault para hacer referencia a los grupos de líneas de muestreo en los dibujos. Para obtener más información, consulte Para crear referencias del grupo de líneas de muestreo.
• Especifique rutas de carpeta, incluidas las rutas UNC, directamente en el campo Carpeta de los cuadros de diálogo que solicitan una ubicación de carpeta.


Actualizaciones de intercambio de datos y colaboración

• Especifique si el comando Exportar dibujo de Civil 3D convierte líneas características, segmentos de parcela y representaciones topográficas en polilíneas 2D o 3D.


  Para obtener más información, consulte Para exportar un dibujo de Autodesk Civil 3D a un archivo DWG de AutoCAD y el cuadro de diálogo Configuración de exportación.

• Actualice datos de objetos existentes en un dibujo y cree datos de conjuntos de propiedades al importar archivos LandXML.
  • Actualice objetos existentes en un dibujo al importar un archivo LandXML. En el cuadro de diálogo Configuración de LandXML, en la ficha Importar, debajo de Configuración de resolución de conflictos, seleccione la opción Update.


    En versiones anteriores, al utilizar la opción Update, los objetos existentes de un dibujo se eliminaban y se volvían a dibujar cuando se importaba el archivo LandXML. Ahora, la opción Update actualiza la mayoría de los tipos de objeto sin eliminarlos primero. Esto protege las etiquetas que se han añadido a los objetos, así como los objetos dependientes, tales como los desfases de alineación.

    Nota: Este comportamiento no se aplica a las parcelas. Las parcelas se eliminan y vuelven a dibujar cuando se utiliza la opción Update.

    Para obtener más información, consulte Ficha Importar (cuadro de diálogo Configuración de LandXML).

  • Especifique si las definiciones de conjuntos de propiedades se crean y aplican cuando se importan objetos de un archivo LandXML. Puede ver estos datos del conjunto de propiedades en la paleta Propiedades de AutoCAD y en la información de herramientas.

    Nota: Anteriormente, estos datos de conjunto de propiedades se creaban para superficies únicamente.

    Para obtener más información, consulte Ficha Importar (cuadro de diálogo Configuración de LandXML).
