Nuove funzionalità di Autodesk Civil 3D 2019.3

Autodesk ® Civil 3D® 2019.3 Update include le seguenti nuove funzionalità e miglioramenti.

Aggiornamenti all'efficienza di progettazione

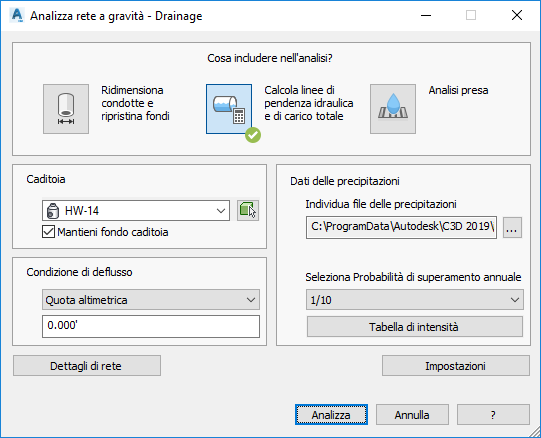

• Utilizzare il comando aggiornato Analisi rete a gravità per analizzare una rete di condotte e applicare i risultati alla rete di condotte.


  Il comando aggiornato utilizza una finestra di dialogo non modale, che si può lasciare aperta durante l'esecuzione di altre attività.

  È possibile utilizzare questo comando per eseguire i seguenti tipi di analisi:

  • Ridimensiona condotte e ripristina fondi: consente di analizzare il flusso attraverso le condotte e quindi di ridimensionare le condotte e ripristinare i fondi per ospitare il flusso.
  • Calcola linee di pendenza idraulica e di carico totale: consente di calcolare le linee di pendenza idraulica e di carico totale, quindi indica se ogni riga del sistema è in stato normale, sovraccarica o allagata.
    Nota: Calcola linee di pendenza idraulica e di carico totale è il tipo di analisi di default.
  • Analisi presa: consente di analizzare la capacità delle prese e indica il flusso, la profondità e la diffusione in corrispondenza di ciascuna presa.

  Per ulteriori informazioni, vedere Informazioni sull'analisi e il dimensionamento di una rete di condotte a gravità.

• Altri aggiornamenti al comando Analizza rete a gravità includono i seguenti miglioramenti:
  • I dati dei bacini di drenaggio è ora incluso in un rapporto quando Calcola linee di pendenza idraulica e di carico totale è selezionato come tipo di analisi.
  • La Condizione di deflusso specificata rimane ora selezionata quando si esegue nuovamente l'analisi nella stessa rete di condotte.

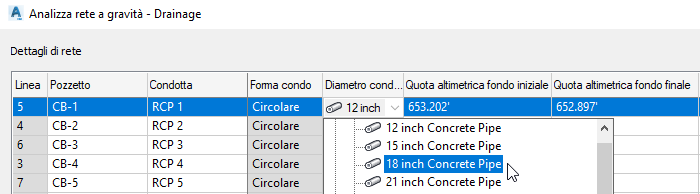

  • Le condotte nell'elenco parti corrente vengono ora visualizzate e possono essere selezionate manualmente nella pagina Dettagli di rete da un elenco a discesa.


    Nota: Durante il ridimensionamento di una rete di condotte che utilizza il tipo di analisi Ridimensiona condotte e ripristina fondi, le dimensioni delle parti vengono aggiunte all'elenco parti dal catalogo, se necessario. Per ulteriori informazioni, vedere Informazioni sull'analisi e il dimensionamento di una rete di condotte a gravità.
  • Sono ora supportati più drenaggi per pozzetto per l'analisi della rete a gravità.

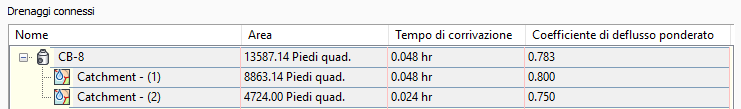

    • La scheda Connessioni della finestra di dialogo Proprietà pozzetto include ora la sezione Drenaggi connessi che mostra i drenaggi connessi al pozzetto.

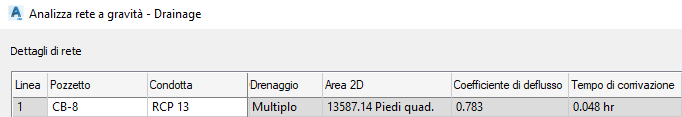

    • Nella finestra di dialogo Analizza rete a gravità, l'area combinata, il tempo di corrivazione massimo e il coefficiente di deflusso ponderati vengono visualizzati per i drenaggi e tali valori sono utilizzati nei calcoli delle analisi.

  • Le informazioni di drenaggio possono ora essere definite direttamente nella finestra di dialogo Proprietà pozzetto e nella finestra di dialogo Analizza rete a gravità.
    • È possibile immettere le informazioni di drenaggio direttamente nella scheda Connessioni nella finestra di dialogo Proprietà pozzetto, specificando i valori nei campi Area, Tempo di corrivazione e Coefficiente di deflusso ponderato.

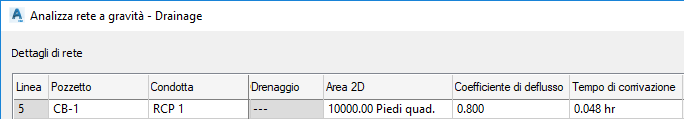

    • È inoltre possibile immettere le informazioni di drenaggio direttamente sulla pagina Dettagli di rete della finestra di dialogo Analizza rete a gravità immettendo i valori Area 2D, Coefficiente di deflusso e Tempo di corrivazione.

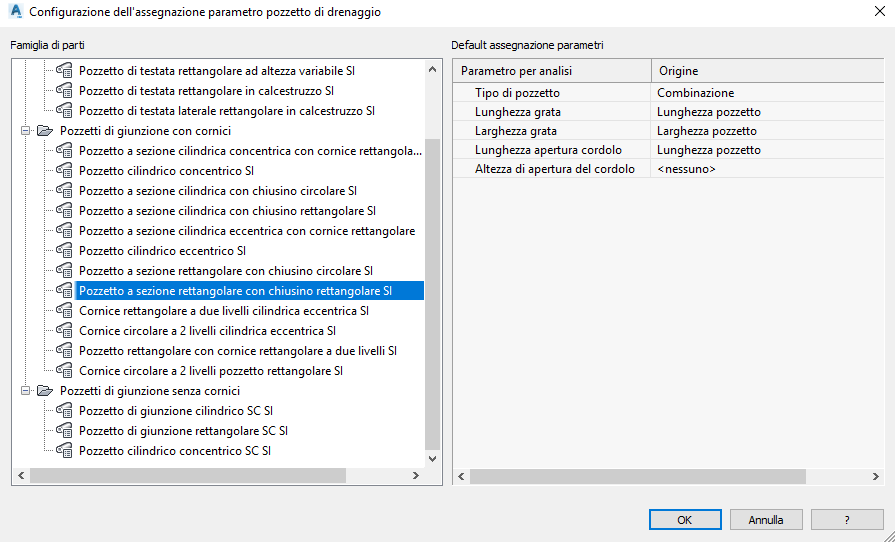

  • Utilizzare la nuova funzionalità di assegnazione dei parametri pozzetto di drenaggio per assegnare i parametri delle parti di Generatore ai parametri richiesti per il comando Analizza rete a gravità.

    Quando si imposta e si applica l'assegnazione di queste parti, i valori dei parametri saranno disponibili all'interno del comando Analizza rete a gravità per default.



    Per ulteriori informazioni, vedere Assegnazione dei parametri di pozzetto di drenaggio per l'analisi della rete a gravità.

    Nota: Le parti create con Infrastructure Parts Editor hanno già i parametri richiesti per il comando Analizza rete a gravità e non richiedono l'assegnazione.

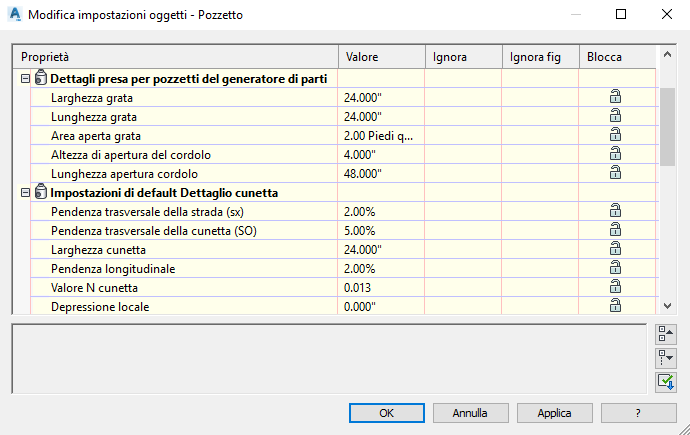

• Utilizzare le nuove impostazioni oggetti pozzetto per specificare i valori di default che saranno utilizzati dal comando Analisi rete a gravità.


  Per ulteriori informazioni, vedere Informazioni sull'analisi e il ridimensionamento di una rete di condotte a gravità e Finestra di dialogo Modifica impostazioni oggetti - Pozzetto.

Aggiornamenti all'efficienza di produzione

• Il comando Gestisci collegamenti ai dati è stato aggiornato con le seguenti funzioni per specificare un diverso progetto di collegamento ai dati quando il percorso corrente è ancora valido:
  • Se è presente un altro percorso valido ad un progetto di collegamento ai dati disponibile, è possibile specificare quel percorso individuando il file di origine del collegamento ai dati o il percorso dalla finestra di dialogo Gestore dei collegamenti ai dati.


    Dopo aver selezionato il file di origine o il percorso alternativo, viene visualizzata una finestra di dialogo in cui è possibile aggiornare i collegamenti. Gli oggetti della Carta che fanno riferimento al percorso originale verranno aggiornati per fare riferimento al percorso alternativo.

  • È inoltre possibile specificare un altro percorso valido come cartella di lavoro e quindi utilizzare il pulsante di collegamento della finestra di dialogo Gestisci collegamenti ai dati per modificare i collegamenti agli oggetti. In precedenza, se si tentava di utilizzare il pulsante di collegamento per modificare il collegamento ad un altro percorso valido, il Visualizzatore eventi indicava che il riferimento esisteva già.
• Utilizzare una nuova variabile di sistema denominata SyncDrefPsetToSource per controllare se i gruppi di proprietà vengono sincronizzati quando si sincronizzano i riferimenti di collegamento ai dati. È possibile utilizzare le impostazioni seguenti per SyncDrefPsetToSource:

  Valore	Descrizione
  0	I gruppi di proprietà non verranno mai sincronizzati quando gli oggetti con riferimenti ai dati correlati sono sincronizzati.
  1	I gruppi di proprietà verranno sincronizzati quando gli oggetti con riferimenti ai dati correlati sono sincronizzati. La sincronizzazione del gruppo di proprietà viene eseguita nella Carta host solo se l'oggetto è stato modificato nella Carta di origine. Se l'oggetto è stato modificato nella Carta di origine, l'oggetto e il gruppo di proprietà correlato verranno sincronizzati nella Carta host. Se l'oggetto non è stato modificato nella Carta di origine, l'oggetto e il gruppo di proprietà correlato non verranno sincronizzati nella Carta host. Nota: Se il gruppo di proprietà è stato modificato nella Carta di origine, tale gruppo non verrà sincronizzato, a meno che l'oggetto sia stato modificato nella Carta di origine. Nota: Questa è l'impostazione di default.

• Utilizzare una nuova variabile di sistema denominata PipeNetworkSyncMode per controllare la sincronizzazione delle reti di condotte con riferimento ai dati quando si apre una Carta host. È possibile utilizzare le seguenti impostazioni per PipeNetworkSyncMode:

  Valore	Descrizione
  0	Se la geometria di una rete di condotte è stata modificata nella Carta di origine, la rete di condotte con riferimento ai dati verrà sincronizzata automaticamente all'apertura della Carta host.
  1	Se la geometria di una rete di condotte o i nomi/le descrizioni delle condotte o dei pozzetti sono stati modificati nella Carta di origine, la rete di condotte che fa riferimento ai dati verrà sincronizzata automaticamente all'apertura della Carta host. Nota: Questa è l'impostazione di default.
  2	La rete di condotte con riferimento ai dati verrà sempre sincronizzata automaticamente quando si apre una Carta host, indipendentemente dal fatto che la rete di condotte sia stata modificata nella Carta di origine.

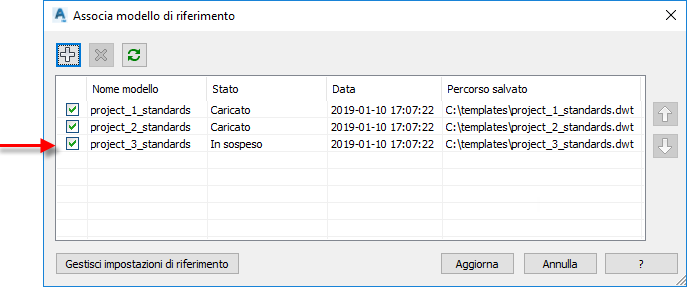

• Quando si associa un modello di riferimento aggiuntivo ad una Carta, questo viene aggiunto in fondo all'elenco dei modelli e vengono conservate le impostazioni personalizzate che sono già state specificate per i modelli collegati in precedenza.


Altri aggiornamenti

• Il funzionamento di alcune opzioni pendenza ricoprimento nei componenti sezione tipo del modellatore di ristrutturazione è stato aggiornato.
  • Il funzionamento del parametro Definito dall'utente con flapping è cambiato nelle situazioni all'interno e all'esterno dei limiti di tolleranza pendenza.
  • Il funzionamento dei parametri Definito dall'utente senza flapping e Sopraelevazione corsia esterna/interna è cambiato nelle situazioni al di fuori dei limiti di tolleranza pendenza.

  Per ulteriori informazioni, vedere Aggiornamenti alle opzioni pendenza ricoprimento nei componenti sezione tipo di ristrutturazione del modellatore in Autodesk Civil 3D 2019.3.

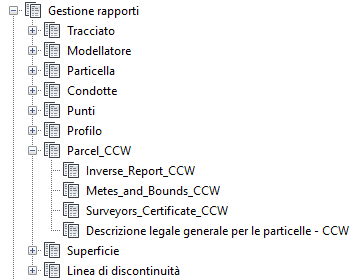

• Ora sono disponibili dei rapporti nella scheda Riquadro degli strumenti dell'Area strumenti per la generazione di rapporti sulle informazioni delle particelle in senso antiorario.
