Nuove funzionalità di Autodesk Civil 3D 2019.2

Autodesk ® Civil 3D® 2019.2 Update include le seguenti nuove funzionalità e miglioramenti.

Aggiornamenti all'efficienza di progettazione

• Creare, modificare ed esportare bordi banchina ferroviaria. Utilizzare il comando Crea bordo banchina per creare una linea caratteristica che rappresenti lo scostamento da un tracciato asse e sia collegata dinamicamente a esso. È possibile utilizzare una linea caratteristica come una linea base o una destinazione per un modellatore o è possibile esportarla in un file .csv per utilizzarla in un'altra applicazione.


  Per ulteriori informazioni, vedere Informazioni sui bordi banchina ferroviaria.

• Accedere ai comandi trasparenti dalla barra multifunzione e menu contestuale e utilizzare comandi trasparenti nuovi e aggiornati.
  • Accedere ai comandi trasparenti dalla scheda della barra multifunzione Comandi trasparenti e dal menu contestuale Comandi trasparenti. Per ulteriori informazioni, vedere Informazioni sui comandi trasparenti.

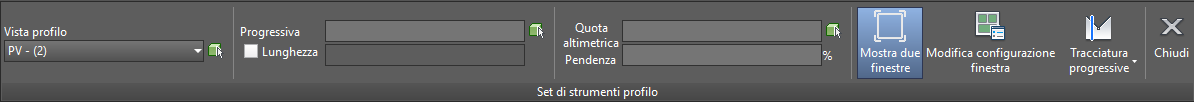

  • Utilizzare il nuovo comando trasparente Set di strumenti profilo per creare la geometria profilo da parametri noti. È possibile utilizzare le opzioni per specificare una progressiva e una quota altimetrica, una progressiva e una pendenza percentuale, una quota altimetrica e una pendenza percentuale o la lunghezza e la pendenza percentuale. Per ulteriori informazioni, vedere Informazioni sul comando trasparente Set di strumenti profilo.

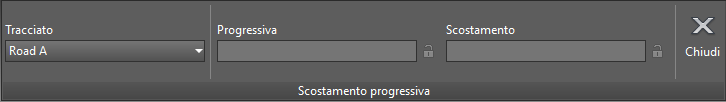

  • Utilizzare il comando trasparente Scostamento progressiva aggiornato per inserire e bloccare i valori di progressiva e scostamento e per specificare tracciati diversi. Per ulteriori informazioni, vedere Come utilizzare in modo trasparente una progressiva e uno scostamento per specificare la posizione di un punto.

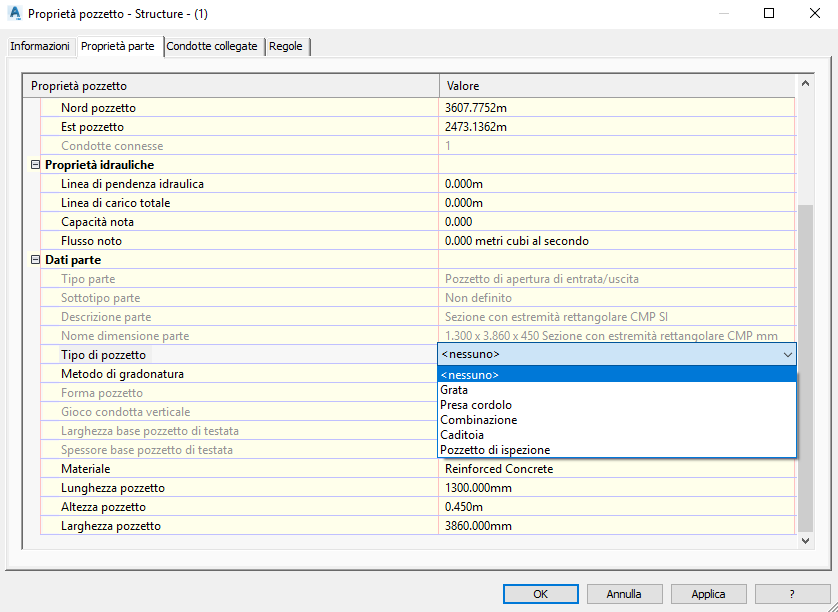

• È possibile assegnare proprietà ai pozzetti che possono essere utilizzati dal comando Analizza rete a gravità per l'analisi del drenaggio. Nella scheda Proprietà parte della finestra di dialogo Proprietà pozzetto, è possibile modificare il tipo di pozzetto da <Nessuno> a un pozzetto di ispezione, una caditoia o un tipo di presa.


  La proprietà Tipo pozzetto controlla anche quali altri proprietà vengono visualizzate nella finestra di dialogo. Ad esempio, se si seleziona qualsiasi tipo di presa, diventeranno disponibili le proprietà Dettagli cunetta e Quote altimetriche delle prese.

  Se si assegnano dati a un pozzetto utilizzando queste proprietà, i pozzetti della rete di condotte dispongono dei dati necessari per calcolare le prestazioni delle prese tramite il comando Analizza rete a gravità. Per ulteriori informazioni, vedere scheda Proprietà parte (finestra di dialogo Proprietà pozzetto).

Aggiornamenti all'efficienza di produzione

• Aggiungere oggetti intersezione a viste profilo per mostrare il punto in cui gli oggetti lineari intersecano il profilo rispetto al tracciato principale. È possibile visualizzare tracciati, profili, linee caratteristiche, figure di rilievo e polilinee 3D come oggetti intersezione in una vista profilo.


  Per ulteriori informazioni, vedere Informazioni sull'aggiunta di oggetti intersezione in viste profilo.

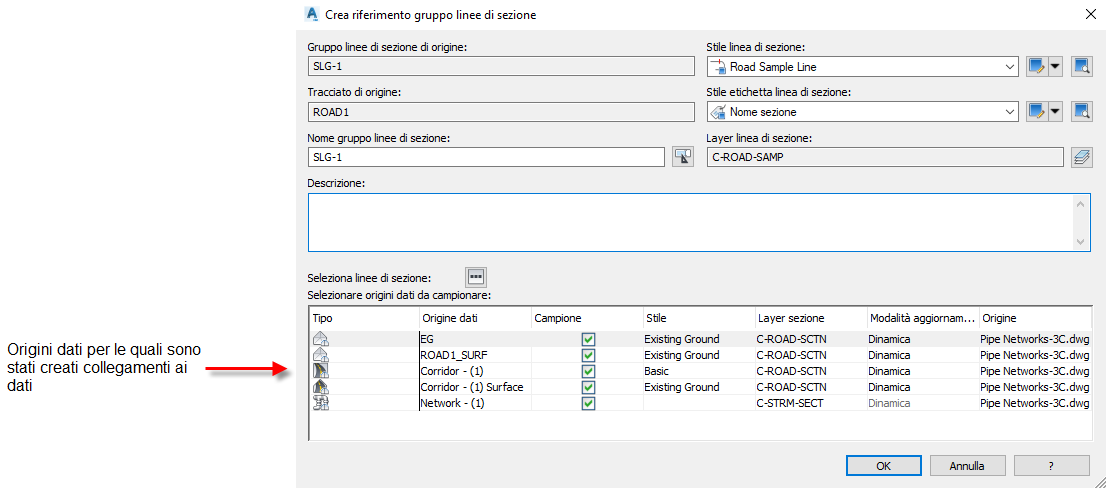

• Durante la creazione di un riferimento del collegamento ai dati ad un gruppo di linee di sezione, è ora possibile creare automaticamente i riferimenti alle origini campionate se esistono collegamenti ai dati per queste origini.


  Quando si selezionano queste origini dati da campionare e si fa clic su OK, i riferimenti alle origini campionate vengono creati nella Carta se non esistono già. Per ulteriori informazioni, vedere Informazioni su collegamenti e riferimenti ai dati del gruppo di linee di sezione.

• Utilizzare Autodesk Vault per fare riferimento a gruppi di linee di sezione nelle Carte. Per ulteriori informazioni, vedere Come creare riferimenti per il gruppo di linee di sezione.
• Immettere i percorsi cartella, inclusi i percorsi UNC, direttamente nel campo Cartella nelle finestre di dialogo che richiedono un percorso cartella.


Collaborazione e aggiornamenti dello scambio di dati

• Specificare se il comando Esporta Carta di Civil 3D converte linee caratteristiche, lati particella e figure di rilievo in polilinee 2D o 3D.


  Per ulteriori informazioni, vedere Come esportare una Carta di Autodesk Civil 3D in un file DWG AutoCAD e Finestra di dialogo Impostazioni di esportazione.

• Aggiornare i dati oggetto esistenti in una Carta e creare dati del gruppo proprietà durante l'importazione di file LandXML.
  • Aggiornare gli oggetti presenti in una Carta durante l'importazione di un file LandXML. Nella finestra di dialogo Impostazioni LandXML, nella scheda Importa, in Impostazioni di risoluzione conflitto, selezionare l'opzione Aggiorna.


    Nelle versioni precedenti, quando si utilizzava l'opzione Aggiorna, gli oggetti esistenti in una Carta venivano eliminati e ridisegnati all'importazione del file LandXML. Ora l'opzione Aggiorna consente di aggiornare la maggior parte dei tipi di oggetto senza eliminarli prima. Ciò consente di mantenere le etichette che sono state aggiunte agli oggetti, nonché gli oggetti dipendenti, ad esempio gli scostamenti tracciato.

    Nota: Questo comportamento non si applica alle particelle. Le particelle vengono eliminate e ridisegnate correttamente quando si utilizza l'opzione Aggiorna.

    Per ulteriori informazioni, vedere Scheda Importa (finestra di dialogo Impostazioni LandXML).

  • Specificare se le definizioni gruppo di proprietà vengono create e applicate quando gli oggetti vengono importati da un file LandXML. È possibile visualizzare i dati del gruppo proprietà nella Tavolozza Proprietà di AutoCAD e nelle descrizioni comandi.

    Nota: In precedenza, questi dati del gruppo proprietà erano creati solo per superfici.

    Per ulteriori informazioni, vedere Scheda Importa (finestra di dialogo Impostazioni LandXML).
