Nuove funzioni

Nuove funzioni di Autodesk® Civil 3D® 2019

Autodesk ® Civil 3D® 2019 include nuove funzionalità e miglioramenti, come descritto di seguito.

Aggiornamenti all'efficienza di progettazione

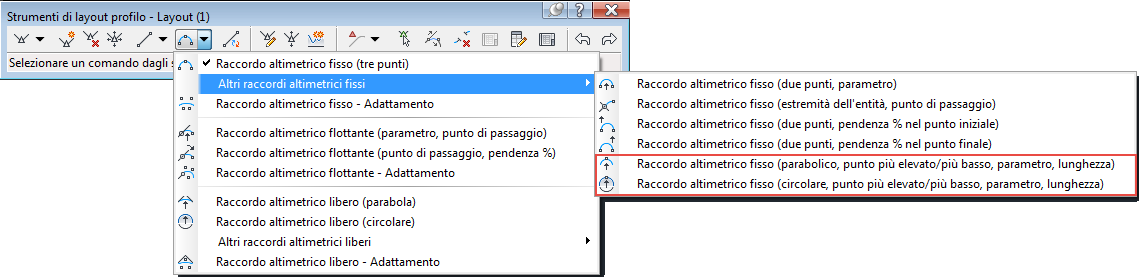

Creare un raccordo altimetrico circolare o parabolico fisso specificando un punto più elevato o più basso. Per ulteriori informazioni, vedere Come aggiungere raccordi altimetrici fissi ai profili.

Nota: Queste curve non sono compatibili con le versioni precedenti di AutoCAD Civil 3D 2018. È possibile utilizzare il comando Converti curve per convertire le curve paraboliche fisse in modo che siano compatibili con AutoCAD Civil 3D 2018, ma le curve circolari fisse non possono essere convertite.

Per ulteriori informazioni, vedere Come modificare il tipo di vincolo dei raccordi altimetrici per la compatibilità con le versioni precedenti.

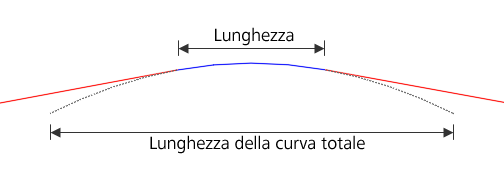

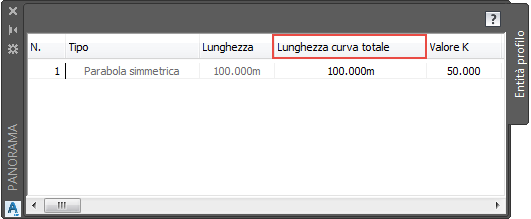

Una nuova proprietà, Lunghezza curva totale, è ora inclusa nella finestra di dialogo Vista Entità profilo e Parametri layout profilo quando si utilizza la vista basata sull'entità in Strumenti di layout profilo. Questo valore mostra la lunghezza raccordo altimetrico totale.

La proprietà esistente, Lunghezza, mostra la lunghezza della parte risolta della geometria della curva, ad esempio quando le tangenti sono collegate lungo le curve.
- La proprietà Lunghezza curva totale è disponibile per tutti i raccordi altimetrici.
- La proprietà Lunghezza curva totale è modificabile per raccordi altimetrici circolari e parabolici fissi creati specificando un punto più elevato o più basso.
Per ulteriori informazioni, vedere Finestra di dialogo Parametri layout profilo e Vista Entità profilo.

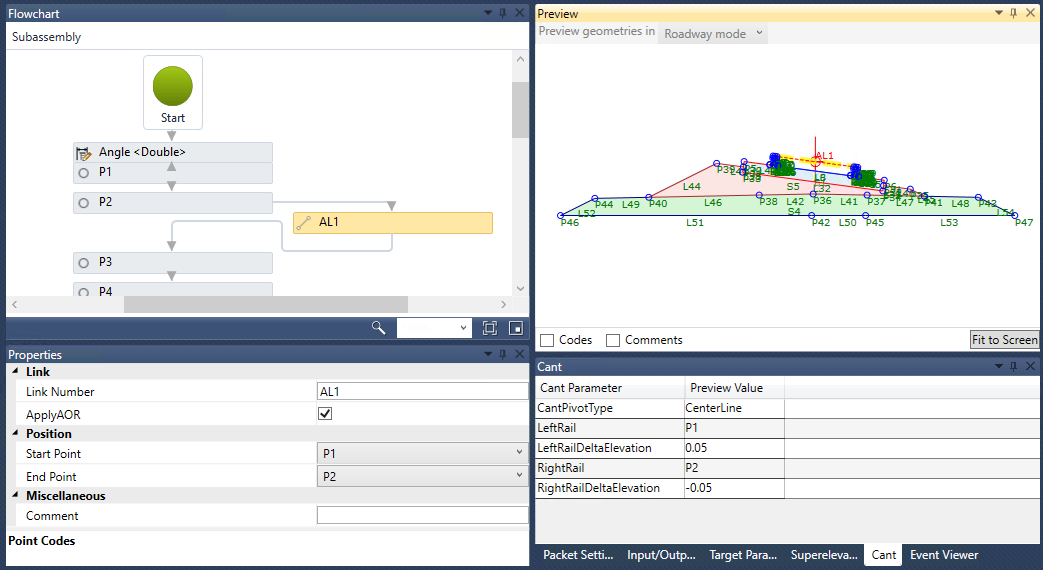

L'opzione ApplyAOR in Subassembly Composer ha ora gli effetti riportati di seguito su punti e collegamenti a componenti sezione tipo binario così come vengono visualizzati nel diagramma di flusso Subassembly Composer.
- La geometria prima della specifica di ApplyAOR per un elemento nel diagramma di flusso non viene regolata quando si applica la sopraelevazione ferroviaria.
- La geometria dopo la specifica di ApplyAOR per un elemento nel diagramma di flusso, creata in modo da essere direttamente o indirettamente dipendente dall'elemento per il quale è stata definita l'opzione ApplyAOR, viene regolata quando si applica la sopraelevazione ferroviaria.
A causa di tali effetti, è possibile ottenere il funzionamento previsto per la sopraelevazione ferroviaria specificando l'opzione ApplyAOR per uno o più collegamenti e rendere altri punti e collegamenti successivi nel diagramma di flusso dipendenti da tali collegamenti.

In Subassembly Composer viene eseguito un processo di convalida per verificare se la geometria in componenti sezione tipo ferroviario che dipende da elementi per i quali è specificata l'opzione ApplyAOR verrà aggiornata correttamente. Aprire i file PKT di componenti sezione tipo binario creati in precedenza che utilizzano la sopraelevazione ferroviaria in Autodesk Subassembly Composer per Autodesk Civil 3D 2019 e aggiornarli, se necessario.

Per ulteriori informazioni, vedere Informazioni sulla convalida della sopraelevazione ferroviaria in Subassembly Composer e Informazioni sulla definizione della sopraelevazione ferroviaria per un componente sezione tipo.

Aggiornamenti all'efficienza di produzione

Aprire e salvare più file cartografici e di modello contemporaneamente ad una versione specificata di Autodesk Civil 3D utilizzando Autodesk Batch Save Utility. È inoltre possibile eseguire script personalizzati come parte dell'operazione batch. Per ulteriori informazioni, vedere Informazioni su Autodesk Batch Save Utility.

Collaborazione e aggiornamenti dello scambio di dati

Crea un modellatore di Autodesk Civil 3D da una strada a componenti di Autodesk InfraWorks. Quando si importano strade a componenti in Autodesk Civil 3D, le sezioni tipo vengono create utilizzando componenti sezione tipo in Autodesk Civil 3D e vengono creati modellatori. Per ulteriori informazioni, vedere Informazioni sullo scambio di dati tra Autodesk Civil 3D e Autodesk InfraWorks.

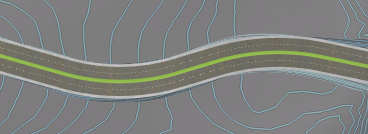

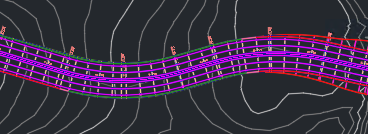

Strade a componenti di InfraWorks Modellatore di Civil 3D
Utilizzare un nuovo comando di esportazione in un'applicazione di AutoCAD abilitata all'elaborazione degli oggetti per esportare una Carta di Autodesk Civil 3D ed esplodere tutti gli oggetti di Autodesk Civil 3D.
Per ulteriori informazioni vedere Esportazione di una Carta di Autodesk Civil 3D ed esplosione degli oggetti.

Integrazione delle release di Autodesk AutoCAD Civil 3D 2018 Update

Le seguenti funzionalità nelle release di AutoCAD Civil 3D 2018 Update sono state integrate in Autodesk Civil 3D 2019. Per ulteriori informazioni, vedere Nuove funzioni di AutoCAD Civil 3D 2018.1 e Nuove funzioni di AutoCAD Civil 3D 2018.2.

Aggiornamenti all'efficienza di progettazione

Modellare, valutare e ottimizzare i modellatori di ristrutturazione per i progetti di ristrutturazione stradale. Per ulteriori informazioni, vedere Informazioni sulla modellazione del modellatore di ristrutturazione.
Specificare se si desidera utilizzare destinazioni sullo stesso lato della linea base come un componente sezione tipo o su entrambi i lati della linea base. Per ulteriori informazioni, vedere Finestra di dialogo Imposta obiettivo larghezza o scostamento.
Riconnessione di condotte e pozzetti disconnessi in una rete di condotte. Per ulteriori informazioni, vedere Come riconnettere condotti e pozzetti nelle reti di condotte.
Disegnare tangenti del profilo fisse e profili di layout in direzione da sinistra a destra o da destra a sinistra quando si utilizzano i comandi Tangente fissa (due punti), Disegna tangenti e Disegna tangenti con curve. Per ulteriori informazioni, consultare Informazioni sulla creazione di profili di layout.
I raccordi altimetrici vengono ora creati nelle regioni di transizione della pendenza per i profili di scostamento. Per ulteriori informazioni, consultare Informazioni sulla creazione di profili di scostamento.
Creare e modificare intersezioni e scambi ferroviari mediante i comandi Intersezioni e scambi ferroviari. È possibile accedere a questi comandi nella scheda Riquadro degli strumenti della finestra Area strumenti.
Il contenuto della rete in pressione che è stato incluso in AutoCAD Civil 3D 2018.2 Update è incluso in Autodesk Civil 3D 2019. Per ulteriori informazioni, vedere Nuove funzioni di AutoCAD Civil 3D 2018.2.
I componenti sezione tipo che sono stati inclusi in AutoCAD Civil 3D 2018.2 Update vengono inclusi in Autodesk Civil 3D 2019. Per ulteriori informazioni, vedere Riferimento per i componenti sezione tipo per componenti sezioni tipo PKT Autodesk Civil 3D.
Nota: Per accedere a questi componenti sezione tipo, aggiungerli ad una tavolozza degli strumenti importandoli. Per ulteriori informazioni, vedere Per aggiungere file PKT di componenti sezione tipo ad una tavolozza degli strumenti.

Aggiornamenti all'efficienza di produzione

Utilizzare le opzioni avanzate per lavorare con proiezioni e intersezioni nelle viste sezioni. Per ulteriori informazioni, vedere Informazioni sull'utilizzo di proiezioni e intersezioni nelle viste sezioni.
Utilizzare le nuove opzioni di navigazione per eseguire lo zoom su una vista sezioni da una linea di sezione e per eseguire lo zoom su una linea di sezione in una vista sezioni. Per ulteriori informazioni, vedere Come spostarsi tra le linee di sezione e le viste sezioni.
È possibile controllare l'aspetto delle intersezioni dei solidi 3D che utilizzano l'opzione di stile <Sezione> modificando le proprietà del layer dei solidi 3D. Per ulteriori informazioni, vedere Informazioni sulla proiezione e gli stili di intersezione per le viste sezioni.
È possibile modificare lo stile o le impostazioni di quota altimetrica per una selezione di oggetti nella finestra di dialogo Opzioni di visualizzazione di output proiezione e intersezione della finestra di dialogo Proprietà vista sezioni. Per ulteriori informazioni, vedere Finestra di dialogo Opzioni di visualizzazione di output proiezione e intersezione e Scheda Proiezioni e intersezioni (finestra di dialogo Proprietà vista sezioni).
Utilizzare le opzioni avanzate del modello di riferimento per gestire impostazioni, stili, layer e altri componenti. Per ulteriori informazioni, vedere Finestra di dialogo Gestione impostazioni di riferimento.
Gestione della visualizzazione dei simboli di sostituzione etichetta nella Carta. Per ulteriori informazioni, vedere Come mostrare o nascondere i simboli di sostituzione etichetta.

Collaborazione e aggiornamenti dello scambio di dati

Esportazione e importazione di tracciati, dei dati di profilo associati e dei sistemi di coordinate della Carta utilizzando il formato IFC (Industry Foundation Class). Per ulteriori informazioni, vedere Informazioni sull'esportazione di file IFC (Industry Foundation Class).

Nuove funzioni di Autodesk® AutoCAD® 2019

Utilizzare Viste condivise per collaborare ad una rappresentazione visiva del modello o del progetto in linea. Per ulteriori informazioni, vedere Informazioni su Viste condivise.
Utilizzare il comando Confronto DWG per mostrare le differenze tra i due Carte. Per ulteriori informazioni, vedere Informazioni sul confronto delle differenze tra Carte.

Per ulteriori informazioni su queste e altre nuove funzioni di AutoCAD, vedere l'argomento Novità di AutoCAD 2019, il video Panoramica delle nuove funzioni di AutoCAD 2019 e l'argomento Nuovi comandi e variabili di sistema AutoCAD - Riferimenti nella Guida di AutoCAD.
