Selezionare un'opzione dal menu Curve per creare curve Bézier, curve composte, ellissi, spirali, eliche o sezioni piane.
- Curve Bézier — Fare clic per creare una curva Bézier. Le curve sono definite interattivamente o inserendo le coordinate.

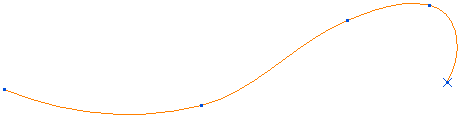

In questo modo viene creata una curva unendo i punti specificati dall'utente.
Le curve Bézier sono curve cubiche parametriche. La porzione di curva tra punti rappresenta una campata. Ogni campata è definita da un punto iniziale e uno finale, da una tangente iniziale e una finale e da una magnitudine iniziale e una finale. Al momento della creazione, c'è continuità di tangenza tra le campate.

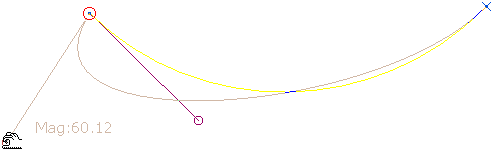

Selezionando la curva e quindi specificando un punto sulla curva, vengono visualizzati il punto, la tangente e la magnitudine.
La modifica della curva consente di:

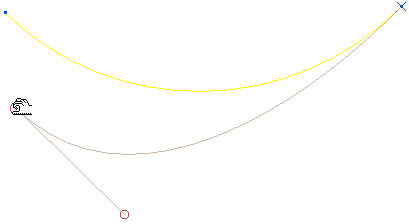

Spostare il punto iniziale/finale:
Modificare la direzione della tangente:

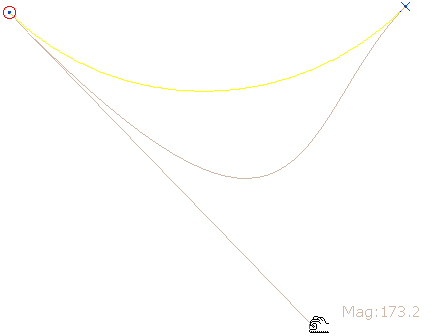

Modificare la magnitudine della tangente:
Per ulteriori informazioni, vedere Esempio di come creare curve Bézier e Modificare una curva Bézier.
- Creatore curva composta — Fare clic per visualizzare la barra degli strumenti in Creatore curva composta. Usare per creare una curva composta dalle curve e superfici esistenti.
- Ellisse — Fare clic per creare un'ellisse specificandone il centro, la lunghezza dell'asse maggiore e la lunghezza dell'asse minore.
- Spirale — Fare clic per creare una spirale, specificando il raggio iniziale, il raggio finale e il numero di giri.
- Elica — Fare clic per creare una spirale specificando l'altezza, il passo, i giri e il raggio.
- Sezione piana — Fare clic per creare una curva da una sezione piana.
- Profilo massimo di rivoluzione — Fare clic per creare una curva di profilo da una superficie di rivoluzione.
