Autodesk Civil 3D 2019.3의 새로운 기능

Autodesk® Civil 3D® 2019.3 Update에는 다음과 같은 새로운 기능 및 개선 사항이 포함되어 있습니다.

설계 효율성 업데이트

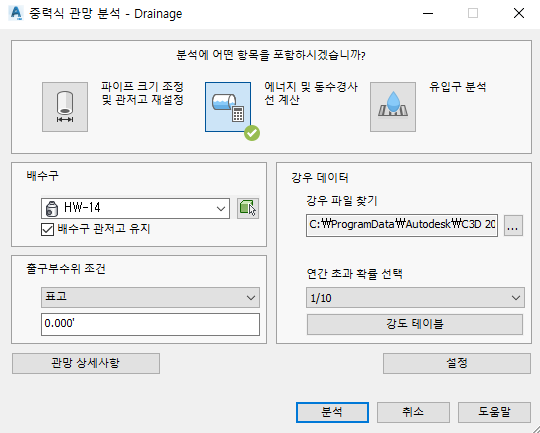

• 업데이트된 중력식 관망 분석 명령을 사용하여 관망을 분석하고 결과를 관망에 적용합니다.


  업데이트된 명령은 모덜리스 대화상자를 사용하므로 다른 작업을 수행하는 동안 이 대화상자를 열어 둘 수 있습니다.

  이 명령을 사용하여 다음의 분석 유형을 수행할 수 있습니다.

  • 파이프 크기 조정 및 관저고 재설정: 파이프를 통과하는 흐름을 분석한 다음 흐름을 수용하도록 파이프 크기를 조정하고 관저고를 재설정합니다.
  • 에너지 및 동수경사선 계산: 에너지 및 동수경사선을 계산하고 시스템의 각 선이 정상 상태인지, 초과 또는 범람했는지 보고합니다.
    주: 에너지 및 동수경사선 계산은 기본 해석 유형입니다.
  • 유입구 분석: 유입구의 용량을 분석하고 각 유입구의 흐름, 깊이 및 확산을 보고합니다.

  자세한 내용은 중력식 관망 분석 및 크기 조정에 대해를 참조하십시오.

• 중력식 관망 분석 명령에 대한 추가 업데이트에는 다음과 같은 개선 사항이 포함되어 있습니다.
  • 이제 에너지 및 동수경사선 계산이 분석 유형으로 선택된 경우 강우 배수 데이터가 보고서에 포함됩니다.
  • 이제 지정된 방수위 조건이 동일한 관망에서 분석을 다시 실행할 때 선택된 상태로 유지됩니다.

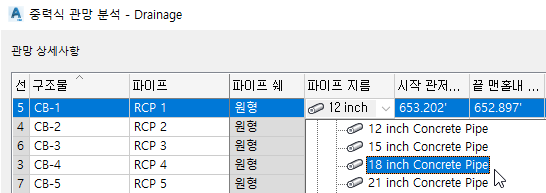

  • 이제 현재 요소 리스트의 파이프가 표시되며 드롭다운 리스트의 관망 상세사항 페이지에서 이를 수동으로 선택할 수 있습니다.


    주: 파이프 크기 조정 및 관저고 재설정 분석 유형을 사용하여 관망의 크기를 조정할 때 필요에 따라 요소 크기가 카탈로그의 요소 리스트에 추가됩니다. 자세한 내용은 중력식 관망 분석 및 크기 조정에 대해를 참조하십시오.
  • 구조물당 다중 유역이 이제 중력식 관망 분석에 대해 지원됩니다.

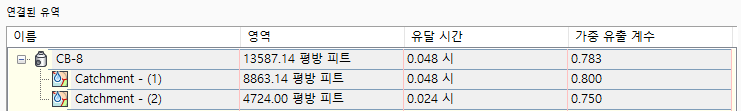

    • 이제 구조물 특성 대화상자의 연결 탭에 구조물에 연결된 유역을 보여주는 연결된 유역 섹션이 있습니다.

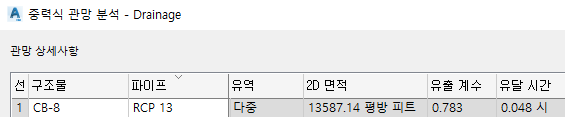

    • 중력식 관망 분석 대화상자에서는 결합된 영역, 가장 긴 유달 시간, 가중 유출 계수가 유역에 대해 표시되며 이러한 값은 분석 계산에 사용됩니다.

  • 이제 구조물 특성 대화상자 및 중력식 관망 분석 대화상자에서 바로 유역 정보를 정의할 수 있습니다.
    • 영역, 유달 시간 및 가중 유출 계수 필드에서 값을 정의하여 구조물 특성 대화상자의 연결 탭에 바로 유역 정보를 입력할 수 있습니다.

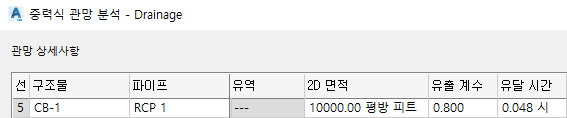

    • 2D 영역, 유출 계수 및 유달 시간 값을 입력하여 중력식 관망 분석 대화상자의 관망 상세사항 페이지에 바로 유역 정보를 입력할 수도 있습니다.

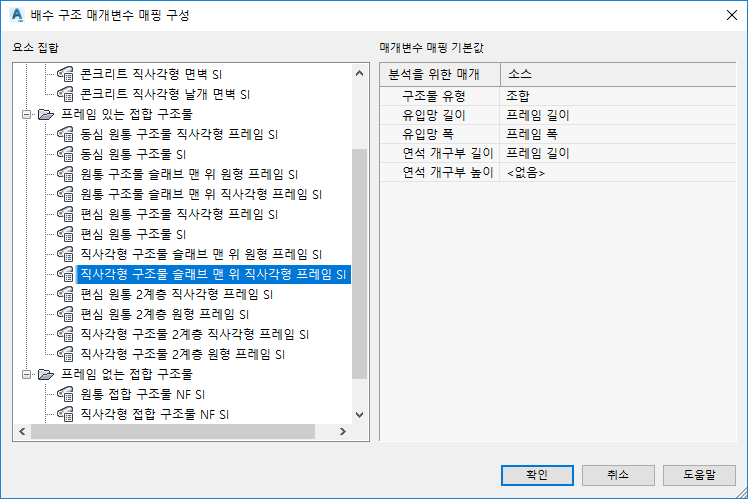

  • 새 배수 구조물 매개변수 매핑 피쳐를 사용하여 요소 작성기 요소의 매개변수를 중력식 관망 분석 명령에 필요한 매개변수에 매핑합니다.

    이러한 요소에 대한 매핑을 설정하고 적용하면 기본적으로 중력식 관망 분석 내에서 해당 매개변수 값을 사용할 수 있게 됩니다.



    자세한 내용은 중력식 관망 분석을 위해 배수 구조물 매개변수를 매핑하려면을 참조하십시오.

    주: Infrastructure Parts Editor로 작성한 요소에는 중력식 관망 분석 명령에 필요한 매개변수가 이미 있으며 매핑이 필요하지 않습니다.

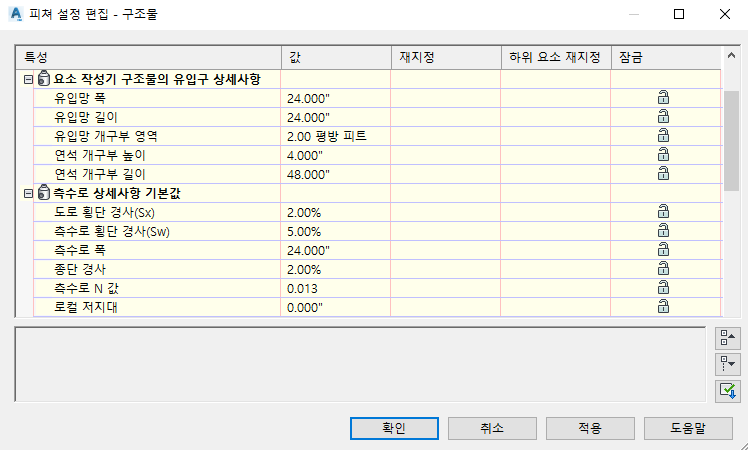

• 새 구조물 피쳐 설정을 사용하여 중력식 관망 분석 명령에서 사용할 수 있는 기본값을 지정합니다.


  자세한 내용은 중력식 관망 분석 및 크기 조정 정보 및 피쳐 설정 편집 - 구조물 대화상자를 참고하십시오.

생산 효율성 업데이트

• 데이터 바로 가기 관리 명령이 현재 경로가 여전히 유효한 경우 다른 데이터 바로 가기 프로젝트 경로를 지정하기 위한 다음과 같은 피쳐로 업데이트되었습니다.

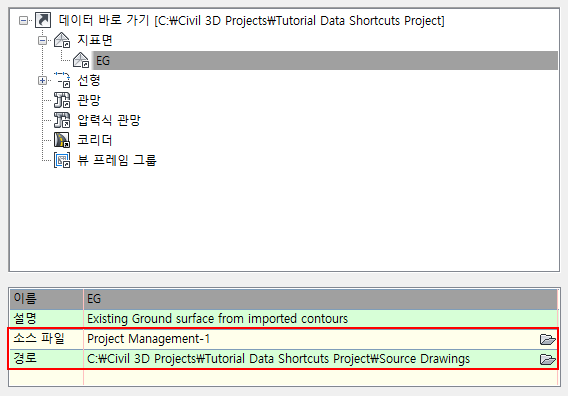

  • 사용할 수 있는 데이터 바로 가기 프로젝트에 대한 다른 유효한 경로가 있는 경우 데이터 바로 가기 관리자 대화상자에서 대체 데이터 바로 가기 소스 파일 또는 경로를 찾아 해당 경로를 지정할 수 있습니다.


    대체 소스 파일 또는 경로를 선택하고 나면 바로 가기를 업데이트하는 데 사용할 수 있는 대화상자가 표시됩니다. 원래 경로를 참조하는 도면 객체가 대체 경로를 참조하도록 업데이트됩니다.

  • 유효한 대체 경로를 작업 폴더로 지정한 다음, 데이터 바로 가기 관리 대화상자에서 링크 버튼을 사용하여 객체에 대한 링크를 변경할 수도 있습니다. 이전에는 링크 버튼을 사용하여 해당 링크를 다른 유효한 경로로 변경하려고 시도하는 경우 이벤트 뷰어에 참조가 이미 존재한다는 메시지가 표시되었습니다.
• 이름이 SyncDrefPsetToSource인 새 시스템 변수를 사용하여 데이터 바로 가기 참조를 동기화할 때 특성 세트가 동기화되는 여부를 제어할 수 있습니다. SyncDrefPsetToSource의 다음 설정을 사용할 수 있습니다.

  값	설명
  0	특성 세트가 관련 데이터 참조 객체가 동기화될 때 동기화되지 않습니다.
  1	특성 세트가 관련 데이터 참조 객체가 동기화될 때 동기화됩니다. 소스 도면에서 객체가 변경된 경우에만 호스트 도면에서 특성 세트 동기화가 발생합니다. 객체가 소스 도면에서 변경된 경우, 객체와 관련 특성 세트가 호스트 도면에서 동기화됩니다. 객체가 소스 도면에서 변경되지 않은 경우, 객체와 관련 특성 세트가 호스트 도면에서 동기화되지 않습니다. 주: 특성 세트가 소스 도면에서 변경된 경우, 객체가 소스 도면에서 변경되지 않으면 특성 세트가 동기화되지 않습니다. 주: 기본 설정입니다.

• 새 시스템 변수 PipeNetworkSyncMode를 사용하여 호스트 도면을 열 때 데이터 참조 관망의 동기화를 제어합니다. PipeNetworkSyncMode의 다음 설정을 사용할 수 있습니다.

  값	설명
  0	관망의 지오메트리가 소스 도면에서 변경된 경우, 호스트 도면을 열 때 데이터 참조 관망이 자동으로 동기화됩니다.
  1	관망의 지오메트리 또는 파이프나 구조물의 이름 또는 설명이 소스 도면에서 변경된 경우, 호스트 도면을 열 때 데이터 참조 관망이 자동으로 동기화됩니다. 주: 기본 설정입니다.
  2	관망이 소스 도면에서 변경되는지 여부와 관계없이, 호스트 도면을 열면 데이터 참조 관망이 항상 자동으로 동기화됩니다.

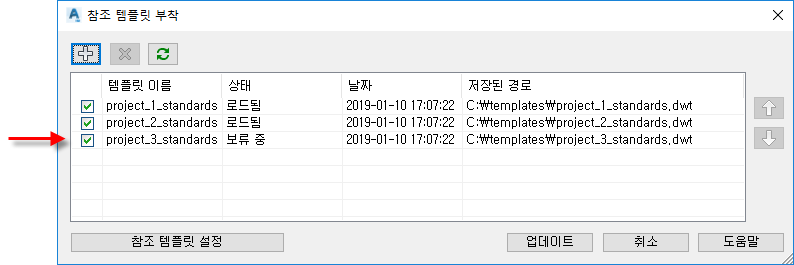

• 추가 참조 템플릿을 도면에 첨부하는 경우, 이제 템플릿은 템플릿 리스트의 맨 아래에 추가되며 이전에 첨부한 템플릿에 이미 지정되어 있는 사용자화된 설정이 유지됩니다.


기타 업데이트

• 코리더 재건 횡단구성요소에 있는 일부 오버레이 경사 옵션의 동작이 업데이트되었습니다.
  • 플래핑으로 사용자 정의 매개변수의 동작이 경사 공차 내부 및 외부 상황에서 변경되었습니다.
  • 플래핑 없이 사용자 정의 및 내부/외부 차선 편경사 매개변수의 동작이 경사 공차의 외부 상황에서 변경되었습니다.

  자세한 내용은 Autodesk Civil 3D 2019.3의 코리더 재건 횡단구성요소에 있는 오버레이 경사 옵션에 대한 업데이트를 참조하십시오.

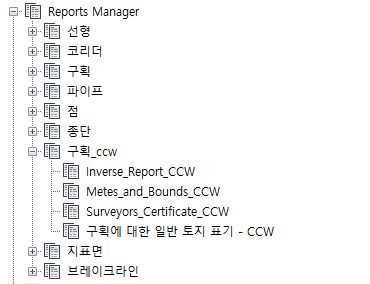

• 이제 구획 정보를 시계 반대 방향으로 보고할 수 있는 보고서를 도구공간의 도구 상자 탭에서 이용할 수 있습니다.
