Autodesk® Civil 3D® 2019의 새로운 기능

Autodesk ®Civil 3D® 2019에는 다음과 같은 새로운 기능과 향상된 기능이 포함되어 있습니다.

설계 효율성 업데이트

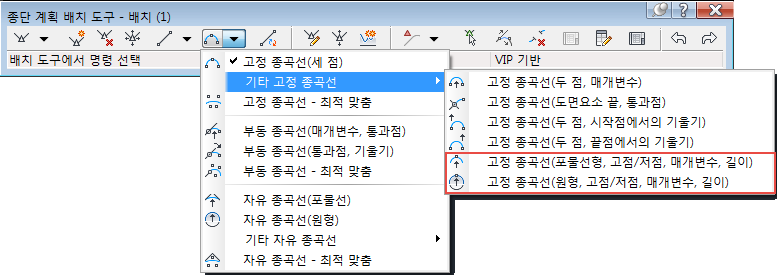

  • 고점 또는 저점을 지정하여 고정 원형 또는 고정 포물선형 종곡선을 작성합니다. 자세한 내용은 고정 종곡선을 종단에 추가하려면을 참조하십시오.

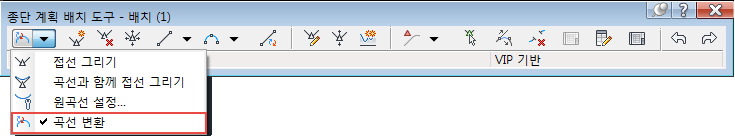

    주: 이러한 곡선은 AutoCAD Civil 3D 2018과 호환되지 않습니다. 곡선 변환 명령을 사용하면 AutoCAD Civil 3D 2018과 호환되도록 고정 포물선형 원곡선을 변환할 수 있지만, 고정 원형 곡선을 변환할 수 없습니다.

    자세한 내용은 이전 버전과의 호환성을 위해 종곡선의 구속조건 유형을 변경하려면을 참조하십시오.

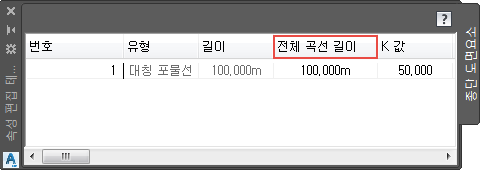

  • 전체 곡선 길이라는 새 특성이 종단 배치 도구에서 도면요소 기반 뷰를 사용할 때 종단 도면요소 뷰 및 종단 배치 매개변수 대화상자에 포함되어 있습니다. 이 값은 전체 종곡선 길이를 표시합니다.

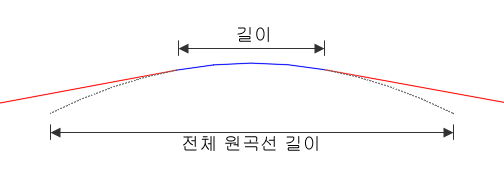

    기존 특성인 길이는 원곡선 지오메트리에서 접선이 원곡선을 따라 부착될 때와 같이 해결된 부분의 길이를 보여줍니다.

    • 전체 곡선 길이 특성은 모든 종곡선에 사용할 수 있습니다.
    • 전체 곡선 길이 특성은 고점 또는 저점을 지정하여 작성된 고정 원형 및 고정 포물선형 종곡선에 대해 편집할 수 있습니다.

    자세한 내용은 종단 배치 매개변수 대화상자종단 도면요소 뷰를 참조하십시오.

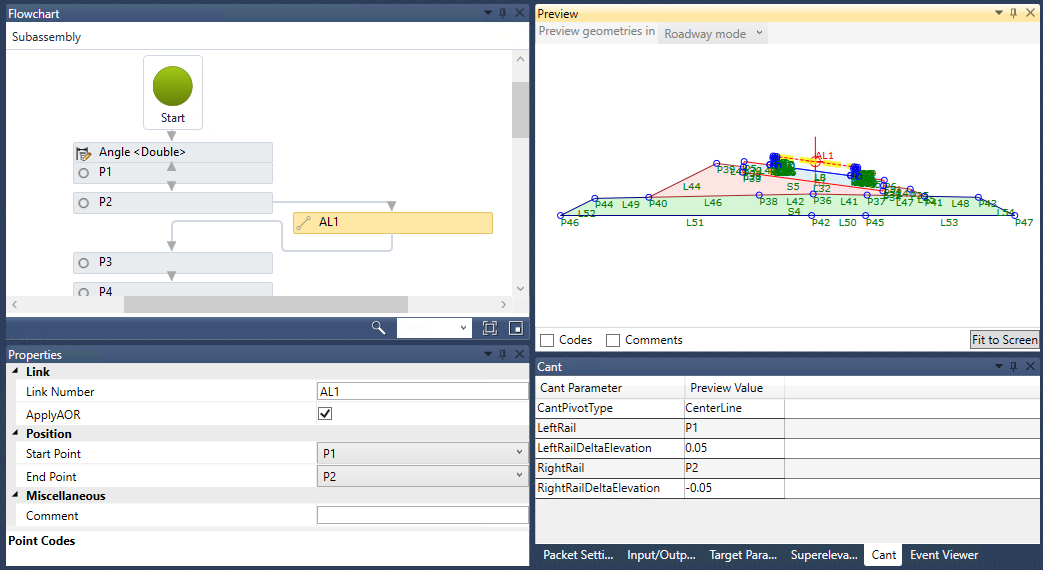

  • Subassembly Composer의 ApplyAOR 옵션은 난간 횡단구성요소가 Subassembly Composer 순서도에 표시될 때 그러한 횡단구성요소의 점 및 링크에 다음과 같은 영향을 줍니다.
    • 순서도의 항목에 ApplyAOR을 지정하기 전에는 캔트를 적용할 때 지오메트리가 조정되지 않습니다.
    • 순서도의 항목에 대해 ApplyAOR을 지정한 후 ApplyAOR이 정의된 항목에 직접 또는 간접적으로 종속되도록 작성된 지오메트리는 캔트를 적용할 때 조정됩니다.

    이러한 영향 때문에 하나 이상의 링크에 대한 ApplyAOR 옵션을 지정하여 원하는 캔트 동작을 얻을 수 있고, 순서도에서 해당 링크에 종속된 기타 후속 점 및 링크를 만들 수 있습니다.

    ApplyAOR이 지정된 항목에 종속된 난간 횡단구성요소의 지오메트리가 올바르게 업데이트되는지 확인하기 위해 Subassembly Composer에서 유효성 검사 프로세스가 수행됩니다. Autodesk Civil 3D 2019용 Subassembly Composer에서 이전에 작성되었으며 캔트를 사용하는 난간 횡단구성요소 PKT 파일을 열고, 필요한 경우 해당 파일을 업데이트합니다.

    자세한 내용은 Subassembly Composer의 캔트 유효성 검사 정보횡단구성요소에 대한 캔트 정의 정보를 참조하십시오.

생산 효율성 업데이트

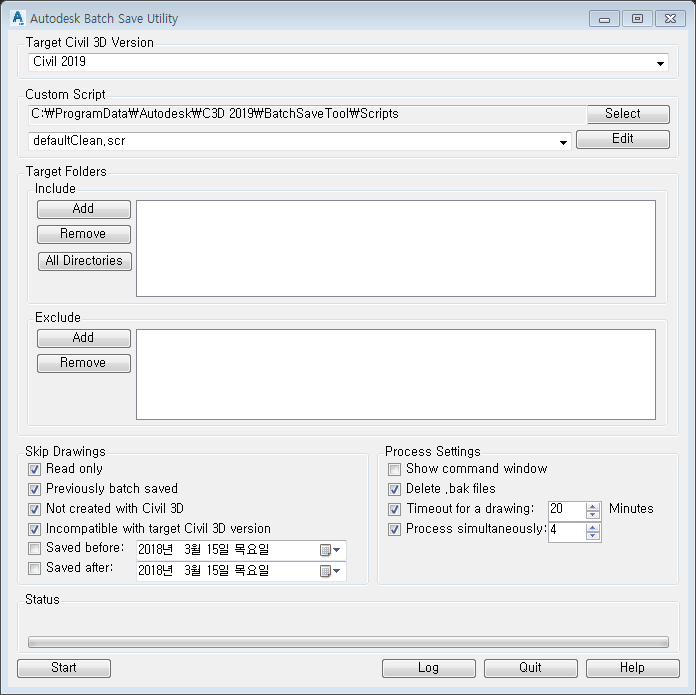

  • 여러 도면 및 템플릿 파일을 열고, Autodesk Batch Save 유틸리티를 사용하여 지정된 Civil 3D 버전으로 한 번에 저장합니다. 사용자 스크립트를 배치 작업의 일부로 실행할 수도 있습니다. 자세한 내용은 Autodesk Batch Save 유틸리티 정보를 참조하십시오.

공동 작업 및 데이터 교환 업데이트

  • Autodesk InfraWorks 구성요소 도로에서 Autodesk Civil 3D 코리더를 작성합니다. 구성요소 도로를 Autodesk Civil 3D로 가져올 때 Autodesk Civil 3D의 횡단구성요소를 사용하여 표준횡단이 작성되고 코리더가 작성됩니다. 자세한 내용은 Autodesk Civil 3D와 Autodesk InfraWorks 간 데이터 교환 정보를 참조하십시오.

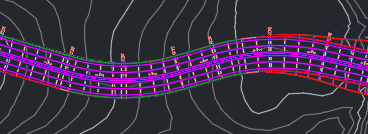

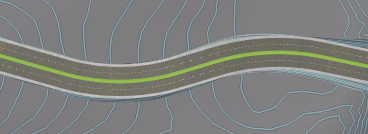

    InfraWorks 구성요소 도로 Civil 3D 코리더
  • 객체 지향 AutoCAD 응용프로그램에서 새로운 내보내기 명령을 사용하여 Autodesk Civil 3D 도면을 내보내고 모든 Autodesk Civil 3D 객체를 분해합니다.

    자세한 내용은 Autodesk Civil 3D 도면 내보내기 및 객체 분해를 참조하십시오.

Autodesk AutoCAD Civil 3D 2018 업데이트 릴리즈 통합

AutoCAD Civil 3D 2018 업데이트 릴리즈의 다음 기능은 Autodesk Civil 3D 2019에 통합되었습니다. 자세한 내용은 AutoCAD Civil 3D 2018.1의 새 기능AutoCAD Civil 3D 2018.2의 새 기능을 참조하십시오.

설계 효율성 업데이트

  • 도로 재건 프로젝트를 위한 모델링, 평가 및 최적화 재건 코리더. 자세한 내용은 재건 코리더 모델링 정보를 참조하십시오.
  • 대상을 기준선의 동일한 쪽에서 횡단구성요소로 사용할 것인지 아니면 기준선의 다른 쪽에서 횡단구성요소로 사용할 것인지를 지정합니다. 자세한 내용은 폭 또는 간격띄우기 대상 설정 대화상자를 참조하십시오.
  • 관망에서 연결해제된 파이프 및 구조물을 다시 연결합니다. 자세한 내용은 관망에서 파이프 및 구조물을 다시 연결하려면을 참조하십시오.
  • 고정 접선(두 점) 명령과 접선 그리기 및 원곡선과 함께 접선 그리기 명령을 사용하여 왼쪽에서 오른쪽 방향으로 또는 오른쪽에서 왼쪽 방향으로 고정 종단 접선을 그리고 종단을 배치합니다. 자세한 내용은 종단 배치 작성 정보를 참고하십시오.
  • 이제 간격띄우기 종단의 경사 변환 영역에 종곡선이 작성됩니다. 자세한 정보는 간격띄우기 종단 작성 정보를 참고하십시오.
  • 레일 턴아웃 및 교차 명령을 사용하여 레일 턴아웃 및 교차를 작성하고 편집합니다. 도구공간 윈도우의 도구 상자 탭에서 이러한 명령에 액세스할 수 있습니다.
  • AutoCAD Civil 3D 2018.2 업데이트에 포함된 압력식 관망 컨텐츠가 Autodesk Civil 3D 2019에 포함됩니다. 자세한 내용은 AutoCAD Civil 3D 2018.2의 새로운 기능을 참조하십시오.
  • AutoCAD Civil 3D 2018.2 업데이트에 포함된 횡단구성요소가 Autodesk Civil 3D 2019에 포함됩니다. 자세한 내용은 Autodesk Civil 3D PKT 횡단구성요소에 대한 횡단구성요소 참조를 참조하십시오.
    주: 이러한 횡단구성요소에 액세스하려면 해당 횡단구성요소를 가져와서 도구 팔레트에 추가합니다. 자세한 내용은 횡단구성요소 PKT 파일을 도구 팔레트에 추가하려면을 참고하십시오.

생산 효율성 업데이트

공동 작업 및 데이터 교환 업데이트

Autodesk® AutoCAD® 2019의 새로운 기능

AutoCAD의 이러한 새로운 기능 및 기타 새로운 기능에 대한 자세한 내용은 AutoCAD 도움말에서 AutoCAD 2019의 새로운 기능 항목, AutoCAD 2019의 새로운 기능 개요 비디오 및 새 AutoCAD 명령 및 시스템 변수 참조 항목을 참조하십시오.

Autodesk® AutoCAD® Map 3D 2019의 새로운 기능

AutoCAD Map 3D의 새로운 기능에 대한 자세한 내용은 AutoCAD Map 3D 도움말의 이 릴리즈의 새로운 기능 항목을 참조하십시오.
