Procedura ta służy do wstawiania komponentów detali, które składają się z powtarzającego się w szyku liniowym wzoru, takich jak dachówki lub arkusze blachy falistej. W tym przykładzie właściwość widoku narzędzia do wstawiania blachy falistej ustawiona jest na Koniec, ale takie same zgłoszenia użytkownika są wyświetlane, jeżeli dla widoku ustawiono Bok.
- Aktywuj narzędzie wstawiania komponentu szczegółu dla komponentu.
- Kliknij punkt początkowy w obszarze rysunku, aby wstawić komponent w domyślnej orientacji lub wybierz jedną z następujących opcji:
Aby... Wykonaj następujące czynności... odbić komponent względem osi X wprowadź x (odbijX), a następnie kliknij, aby określić punkt początkowy komponentu. odbić komponent względem osi Y Wprowadź y (odbijY), a następnie kliknij, aby określić punkt początkowy komponentu. umieścić komponent po lewej stronie linii bazowej podczas rysowania pionowo wprowadź l (Lewo), a następnie kliknij, aby określić punkt początkowy komponentu. umieścić komponent po prawej stronie linii bazowej podczas rysowania pionowo wprowadź p (Prawo), a następnie kliknij, aby określić punkt początkowy komponentu. wyśrodkować komponent na linii bazowej podczas rysowania w dowolnym kierunku wprowadź c (Centrum), a następnie kliknij, aby określić punkt początkowy komponentu. - Kliknij odpowiedni punkt końcowy, aby wstawić komponent.

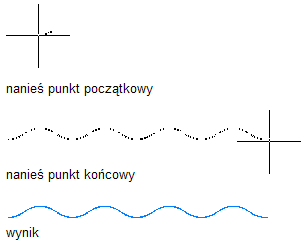

Widok końcowy arkusza blachy falistej
