Nowe funkcje w programie Autodesk Civil 3D 2019.2

W aktualizacji Autodesk® Civil 3D® 2019.2 Update uwzględniono następujące nowe funkcje i udoskonalenia.

Aktualizacje w zakresie wydajności projektowania

• Tworzenie, edytowanie i eksportowanie krawędzi peronu kolejowego. Użyj polecenia Utwórz krawędź peronu, aby utworzyć linię charakterystyczną, która jest odsunięta od osi linii trasowania oraz dynamicznie z nią połączona. Linii charakterystycznej można użyć jako linii bazowej lub obiektu docelowego dla korytarza albo można ją wyeksportować do pliku .csv w celu użycia w innej aplikacji.


  Więcej informacji zawiera temat Informacje o krawędziach peronu kolejowego.

• Dostęp do poleceń przezroczystych z poziomu wstążki i menu kontekstowego oraz korzystanie z nowych i zaktualizowanych poleceń przezroczystych.

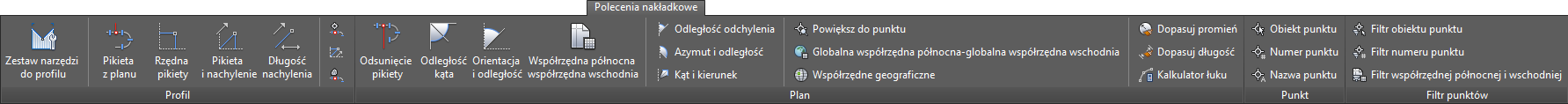

  • Dostęp do poleceń przezroczystych z karty wstążki Polecenia przezroczyste i menu kontekstowego Polecenia przezroczyste. Zobacz temat Informacje o poleceniach przezroczystych.

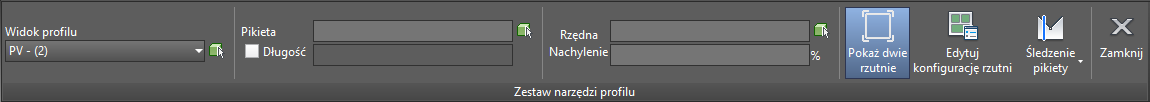

  • Użycie nowego polecenia przezroczystego Zestaw narzędzi profilu umożliwia tworzenie geometrii profilu na podstawie znanych parametrów. Za pomocą tych opcji można wprowadzić wartość pikiety i rzędnej, pikiety i nachylenia, rzędnej i nachylenia lub długości i nachylenia. Więcej informacji zawiera temat Informacje o poleceniu przezroczystym Zestaw narzędzi profilu.

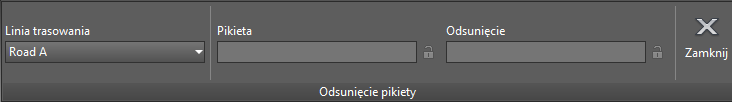

  • Użycie zaktualizowanego polecenia przezroczystego Odsunięcie pikiety umożliwia wprowadzanie i blokowanie wartości pikiety i odsunięcia w celu określenia różnych linii trasowania. Więcej informacji zawiera temat Przezroczyste użycie pikiety i odsunięcia w celu określenia położenia punktu.

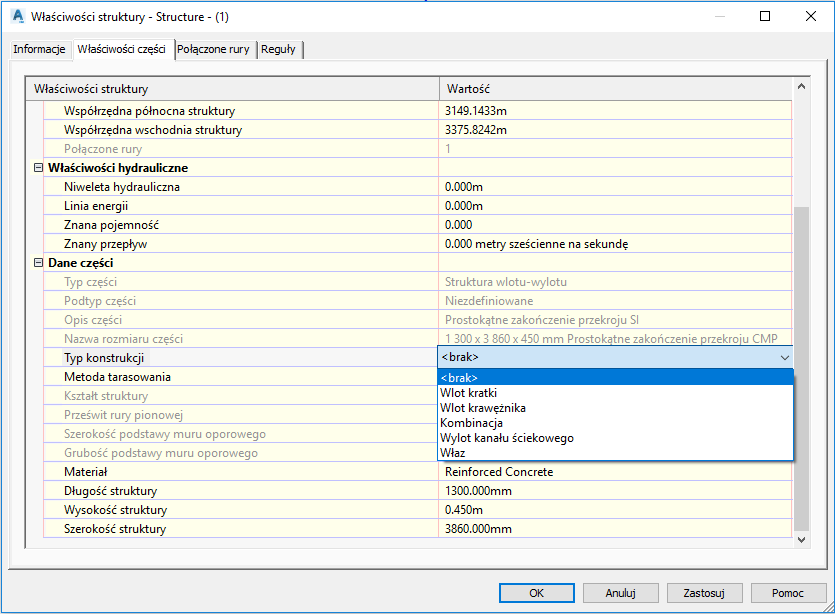

• Przypisanie właściwości strukturom, które mogą być wykorzystane przez polecenie Analiza sieci grawitacyjnej do analizy drenażu. Na karcie Właściwości części w oknie dialogowym Właściwości struktury można zmienić typ struktury z <brak> na właz, wylot lub wlot.


  Właściwość Typ struktury steruje również, które inne właściwości są wyświetlane w oknie dialogowym. Przykładowo po wybraniu dowolnego typu wlotu dostępne staną się właściwości Szczegóły ścieku i właściwości wymiarów wlotu.

  Dzięki przypisaniu danych do struktury przy użyciu tych właściwości struktury sieci rurociągów mają dane niezbędne do obliczenia wydajności wlotu za pomocą polecenia Analiza sieci grawitacyjnej. Aby uzyskać więcej informacji, zobacz temat Karta Właściwości części (okno dialogowe Właściwości struktury).

Aktualizacje w zakresie wydajności produkcji

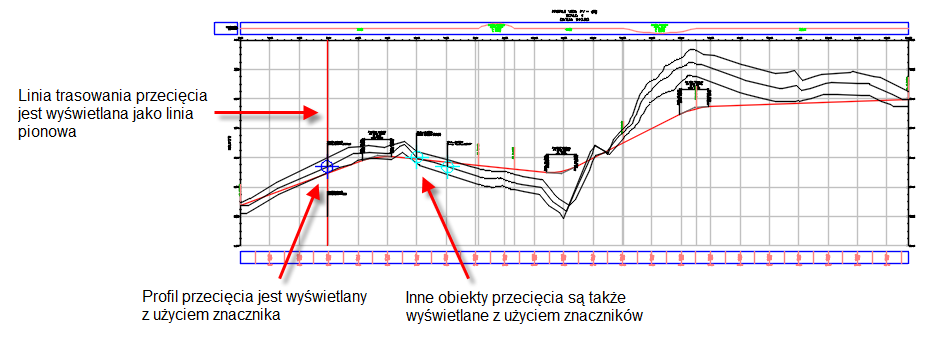

• Dodawanie obiektów przecinających do widoków profili w celu pokazania miejsc, gdzie elementy liniowe przecinają profil względem macierzystej linii trasowania. Można wyświetlać linie trasowania, profile, linie charakterystyczne, figury pomiarowe i polilinie 3D jako obiekty przecinające w widoku profilu.


  Więcej informacji zawiera temat Informacje o dodawaniu obiektów przecinających do widoków profili.

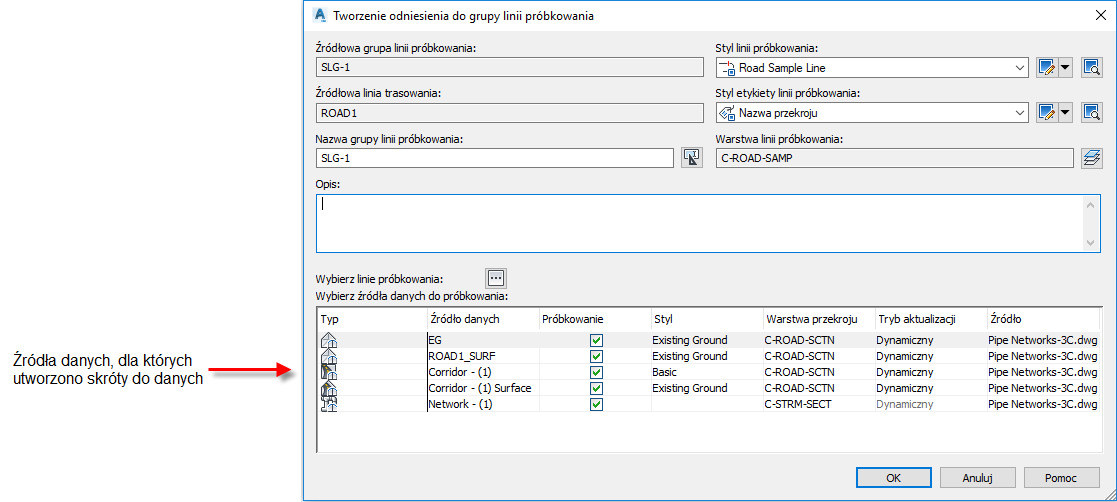

• Podczas tworzenia odniesienia skrótu do danych grupy linii próbkowania można obecnie automatycznie tworzyć odniesienia do próbkowanych źródeł, jeśli istnieją skróty do danych dla tych źródeł.


  Po wybraniu tych źródeł danych do próbkowania i kliknięciu przycisku OK odniesienia do próbkowanych źródeł są tworzone w obszarze rysunku, jeśli jeszcze nie istnieją. Więcej informacji zawiera temat Informacje o skrótach i odniesieniach do danych grupy linii próbkowania.

• Użycie programu Autodesk Vault do tworzenia odniesień do grup linii próbkowania na rysunkach. Więcej informacji zawiera temat Tworzenie odniesień do grupy linii próbkowania.
• Wprowadzanie ścieżek folderów, w tym ścieżek UNC, bezpośrednio do pola Folder w oknach dialogowych, w których wyświetlane są monity o położenie folderu.


Aktualizacje w zakresie współpracy i wymiany danych

• Określanie, czy polecenie Eksportuj rysunek Civil 3D przekształca linie charakterystyczne, segmenty działki i figury pomiarowe na polilinie 2D lub 3D.


  Więcej informacji zawierają tematy Eksportowanie rysunku programu Autodesk Civil 3D do pliku DWG programu AutoCAD i Okno dialogowe Ustawienia eksportu.

• Aktualizowanie istniejących danych obiektu na rysunku i tworzenie danych zestawu właściwości podczas importowania plików LandXML.
  • Zaktualizuj istniejące obiekty na rysunku podczas importowania pliku LandXML. W oknie dialogowym Ustawienia LandXML, na karcie Import w obszarze Ustawienia rozwiązania problemu wybierz opcję Aktualizuj.


    W poprzednich wydaniach podczas używania opcji Aktualizuj istniejące obiekty na rysunku były usuwane i ponownie rysowane podczas importowania pliku LandXML. Obecnie opcja Aktualizuj powoduje zaktualizowanie większości typów obiektów bez ich wcześniejszego usuwania. Dzięki temu zachowywane są etykiety, które zostały dodane do obiektów, jak również obiekty zależne, takie jak odsunięcia linii trasowania.

    Uwaga: To zachowanie nie występuje w przypadku działek. Działki są usuwane i ponownie rysowane podczas używania opcji Aktualizuj.

    Więcej informacji zawiera temat Karta Import (okno dialogowe Ustawienia LandXML).

  • Określanie, czy definicje zestawu właściwości są tworzone i stosowane podczas importowania obiektów z pliku LandXML. Można wyświetlić te dane zestawu właściwości na palecie Właściwości programu AutoCAD i w etykietach narzędzi.

    Uwaga: Poprzednio te dane zestawu właściwości były tworzone tylko w przypadku powierzchni.

    Więcej informacji zawiera temat Karta Import (okno dialogowe Ustawienia LandXML).
