Nowe możliwości

Nowe funkcje w programie Autodesk® Civil 3D® 2019

Program Autodesk® Civil 3D® 2019 zawiera następujące nowe funkcje i udoskonalenia.

Aktualizacje w zakresie wydajności projektowania

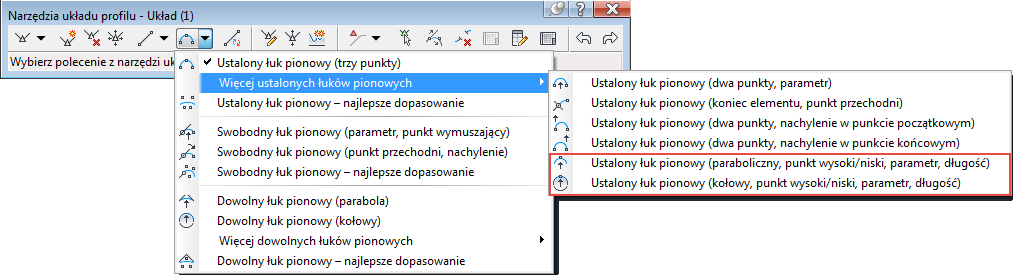

Można utworzyć ustalony kołowy lub paraboliczny łuk pionowy, określając punkt wysoki lub niski. Aby uzyskać więcej informacji zobacz temat Dodawanie ustalonych łuków pionowych do profili.

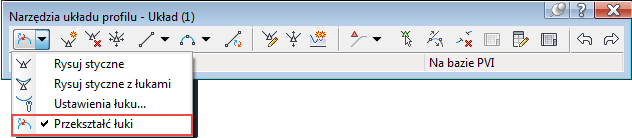

Uwaga: Te łuki nie są zgodne wstecznie z programem AutoCAD Civil 3D 2018. Można użyć polecenia Przekształć łuki, aby przekształcić ustalone łuki paraboliczne w celu zapewnienia zgodności z programem AutoCAD Civil 3D 2018, ale ustalonych łuków kołowych nie można przekształcić.

Więcej informacji zawiera temat Zmiana typu wiązania łuków pionowych w celu zapewnienia zgodności wstecznej.

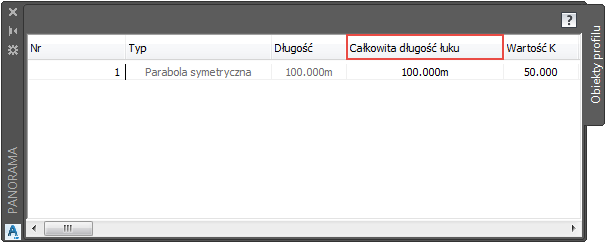

Nowa właściwość Całkowita długość łuku jest obecnie dostępna w perspektywie Obiekty profilu i oknie dialogowym Parametry układu profilu, jeżeli w Narzędziach układu profilu jest używany widok Na bazie elementu. Ta wartość pokazuje całkowitą długość łuku pionowego.

Istniejąca właściwość Długość pokazuje długość obliczonej części geometrii łuku, na przykład, gdy styczne są dołączone wzdłuż łuków.
- Właściwość Całkowita długość łuku jest dostępna dla wszystkich łuków pionowych.
- Właściwość Całkowita długość łuku można edytować w przypadku ustalonych łuków kołowych i parabolicznych utworzonych przez określenie punktu wysokiego lub niskiego.
Aby uzyskać więcej informacji, zobacz temat Okno dialogowe Parametry układu profilu i Perspektywa Obiekty profilu.

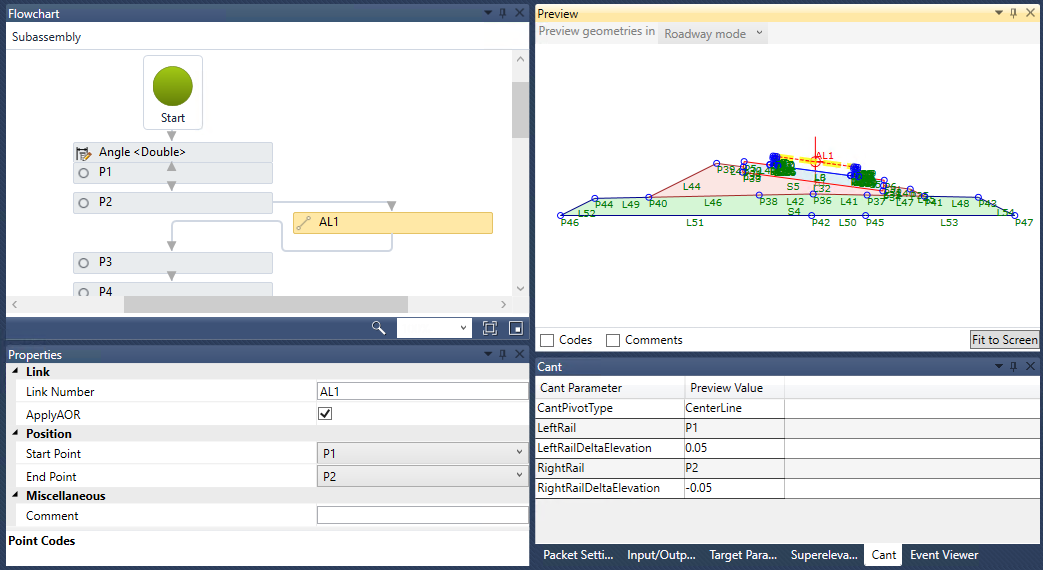

Opcja ZastosujAOR w programie Subassembly Composer ma obecnie następujący wpływ na punkty i połączenia podzespołów kolejowych widocznych na schemacie blokowym programu Subassembly Composer:
- Geometra przed określeniem wartości ZastosujAOR dla elementu na schemacie blokowym nie jest dostosowywana po zastosowaniu przechyłki kolejowej.
- Geometria po określeniu wartości ZastosujAOR dla elementu na schemacie blokowym, który jest tworzony tak, że jest bezpośrednio lub pośrednio zależny od elementu, który ma zdefiniowaną wartość ZastosujAOR, jest dostosowywana po zastosowaniu przechyłki kolejowej.
Z powodu tych efektów można uzyskać oczekiwane zachowanie przechyłki kolejowej, określając wartość ZastosujAOR dla co najmniej jednego połączenia i ustawiając kolejne punkty i połączenia na schemacie blokowym jako zależne od tego połączenia.

W programie Subassembly Composer następuje proces weryfikacji mający na celu zapewnienie prawidłowej aktualizacji geometrii w podzespołach kolejowych zależnych od elementów, które mają określoną wartość ZastosujAOR. Otwórz utworzone wcześniej pliki PKT podzespołów kolejowych, w których używana jest przechyłka kolejowa, w programie Autodesk Subassembly Composer for Autodesk Civil 3D 2019 i zaktualizuj je w razie potrzeby.

Więcej informacji zawierają tematy Informacje o weryfikowaniu przechyłki kolejowej w programie Subassembly Composer i Informacje o definiowaniu przechyłki kolejowej podzespołu.

Aktualizacje w zakresie wydajności produkcji

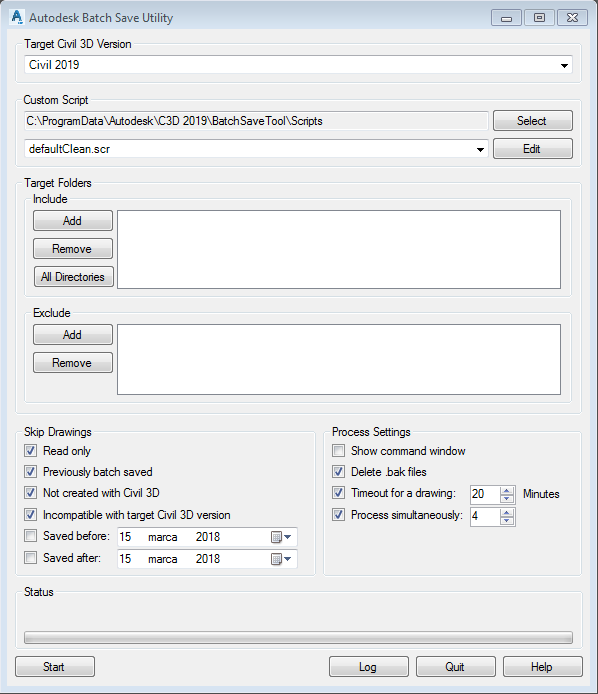

Można otworzyć i zapisać wiele plików rysunków i szablonów jednocześnie w określonej wersji programu Civil 3D, korzystając z programu Autodesk Batch Save Utility. Można również uruchamiać niestandardowe skrypty w ramach operacji wsadowej. Aby uzyskać więcej informacji, zobacz temat Informacje o programie Autodesk Batch Save Utility.

Aktualizacje w zakresie współpracy i wymiany danych

Można utworzyć korytarz w programie Autodesk Civil 3D na podstawie drogi komponentowej programu Autodesk InfraWorks. Po przeniesieniu dróg komponentowych do programu Autodesk Civil 3Dzespoły są tworzone przy użyciu podzespołów w programie Autodesk Civil 3D oraz tworzone są korytarze. Aby uzyskać więcej informacji, zobacz temat Informacje na temat wymiany danych między programami Autodesk Civil 3D i Autodesk InfraWorks.

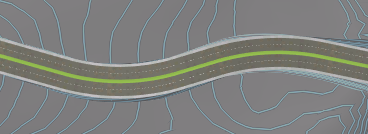

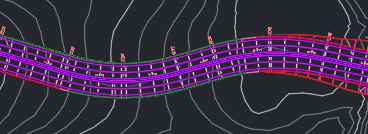

Droga komponentowa programu InfraWorks Korytarz programu Civil 3D
Można użyć nowego polecenia eksportu w aplikacji AutoCAD z obsługą obiektów, aby wyeksportować rysunek programu Autodesk Civil 3D i rozbić wszystkie obiekty programu Autodesk Civil 3D.
Aby uzyskać więcej informacji, zobacz temat Eksportowanie rysunku programu Autodesk Civil 3D i rozbijanie obiektów.

Integracja wydanych aktualizacji Autodesk AutoCAD Civil 3D 2018 Update

Następujące funkcje z wydanych aktualizacji AutoCAD Civil 3D 2018 Update zostały zintegrowane z programem Autodesk Civil 3D 2019. Aby uzyskać więcej informacji, zobacz temat Nowe funkcje w programie AutoCAD Civil 3D 2018.1 i Nowe funkcje w programie AutoCAD Civil 3D 2018.2.

Aktualizacje w zakresie wydajności projektowania

Modelowanie, ocena i optymalizacja korytarzy odnowy dla projektów rekonstrukcji jezdni. Więcej informacji znajduje się w temacie Informacje o przekrojach korytarza odnowy.
Można określić, czy używać obiektów docelowych po tej samej stronie linii bazowej co podzespół lub po dowolnej stronie linii bazowej. Aby uzyskać więcej informacji, zobacz temat Okno dialogowe Ustal obiekt docelowy szerokości lub odsunięcia.
Ponowne łączenie odłączonych rur i struktur w sieci rurociągów. Aby uzyskać więcej informacji, zobacz temat Ponowne łączenie rur i struktur w sieci rurociągów.
Można narysować styczne ustalone profilu i utworzyć układ profili w kierunku od lewej do prawej lub od prawej do lewej przy użyciu polecenia Ustalona styczna (dwa punkty) oraz poleceń Rysuj styczne i Rysuj styczne z łukami. Aby uzyskać więcej informacji, zobacz temat Informacje o tworzeniu profili układu.

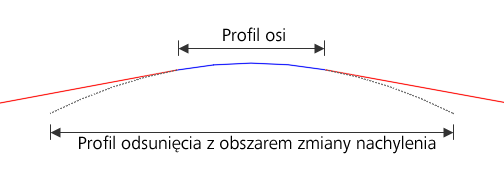

Łuki pionowe są teraz tworzone w obszarach zmiany nachylenia dla profilów odsunięcia. Więcej informacji znajduje się w temacie Informacje o tworzeniu profili odsunięcia.
Twórz i edytuj rozjazdy kolejowe i przejścia torowe, używając polecenia Rozjazdy kolejowe i przecięcia. Dostęp do tych poleceń można uzyskać na karcie Przybornik w oknie Obszar narzędzi.
Zawartość sieci ciśnieniowej, która była dostępna w aktualizacji AutoCAD Civil 3D 2018.2 Update, została uwzględniona w programie Autodesk Civil 3D 2019. Aby uzyskać więcej informacji, zobacz temat Nowe funkcje w programie AutoCAD Civil 3D 2018.2.
Podzespoły, które były dostępne w aktualizacji AutoCAD Civil 3D 2018.2 Update, zostały uwzględnione w programie Autodesk Civil 3D 2019. Aby uzyskać więcej informacji, zobacz temat Katalog podzespołów dla podzespołów PKT programu Autodesk Civil 3D.
Uwaga: Aby uzyskać dostęp do tych podzespołów, należy dodać je do palety narzędzi, importując je. Więcej informacji znajduje się w temacie Dodawanie plików PKT podzespołów do palety narzędzi.

Aktualizacje w zakresie wydajności produkcji

Użyj rozszerzonych opcji dotyczących pracy z rzutami i przecięciami w widokach przekroju. Aby uzyskać więcej informacji, zobacz temat Informacje o pracy z użyciem rzutowań i przecięć w widokach przekroju.
Użyj nowych opcji nawigacji, aby powiększyć do widoku przekroju z linii próbkowania oraz powiększyć do linii próbkowania z widoku przekroju. Aby uzyskać więcej informacji, zobacz temat Przechodzenie między liniami próbkowania i widokami przekroju.
Można sterować wyglądem przecięć bryły 3D korzystających z opcji stylu <Przekrój>, modyfikując właściwości warstwy bryły 3D. Aby uzyskać więcej informacji, zobacz temat Informacje o stylach rzutu i przecięcia w widokach przekroju.
Można zmienić ustawienia stylu lub rzędnej dla wybranych obiektów w oknie dialogowym Opcje wyświetlania danych wyjściowych rzutu i przecięcia oraz na karcie Rzuty i przecięcia w oknie dialogowym Właściwości widoku przekroju. Aby uzyskać więcej informacji, zobacz tematy Okno dialogowe Opcje wyświetlania danych wyjściowych rzutu i przecięcia i Karta Rzuty i przecięcia (okno dialogowe Właściwości widoku przekroju).
Użyj ulepszonych opcji szablonu odniesienia w celu zarządzania ustawieniami, stylami, warstwami i innymi komponentami. Aby uzyskać więcej informacji, zobacz temat Okno dialogowe Zarządzaj ustawieniami z odniesieniami.
Zarządzaj wyświetlaniem symboli nadpisania etykiety na rysunkach. Aby uzyskać więcej informacji, zobacz temat Wyświetlanie i ukrywanie symboli nadpisania etykiety.

Współpraca i aktualizacje wymiany danych

Eksportuj i importuj linie trasowania, skojarzone z nimi dane profilu i układy współrzędnych rysunku za pomocą formatu pliku Industry Foundation Class (IFC). Więcej informacji znajduje się w temacie Eksportowanie plików IFC (Industry Foundation Class).

Nowe funkcje w programie Autodesk® AutoCAD® 2019

Używaj Współdzielonych Widoków do współpracy online w wizualnej reprezentacji Twojego modelu lub projektu. Więcej informacji można znaleźć w temacie Informacje o widokach udostępnionych.
Można użyj polecenia Porównaj pliki DWG, aby pokazać różnice między dwoma rysunkami. Aby uzyskać więcej informacji, zobacz temat Informacje o porównywaniu różnic między rysunkami.

Aby uzyskać więcej informacji o tych i innych nowych funkcjach programu AutoCAD, zobacz temat Co nowego w programie AutoCAD 2019, nagranie wideo Omówienie nowych funkcji programu AutoCAD 2019 i temat Nowe polecenia i zmienne systemowe programu AutoCAD w Pomocy programu AutoCAD.
