Nowe funkcje w programie Autodesk Civil 3D 2019.3

W aktualizacji Autodesk® Civil 3D® 2019.3 Update uwzględniono następujące nowe funkcje i udoskonalenia.

Aktualizacje w zakresie wydajności projektowania

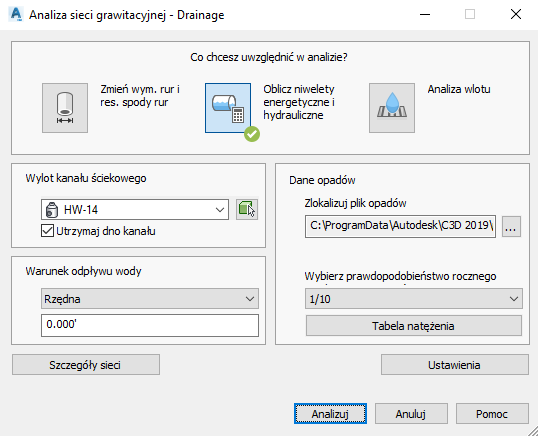

• Można użyć zaktualizowanego polecenia Analizuj sieć grawitacyjną w celu analizy sieci rurociągów i zastosowania wyników do sieci rurociągów.


  Zaktualizowane polecenie korzysta z niemodalnego okna dialogowego, więc można je pozostawić otwarte podczas wykonywania innych zadań.

  Polecenie to pozwala na przeprowadzenie następujących typów analizy:

  • Zmień średnice rur i resetuj dna rur: analizuje przepływ przez rury, a następnie zmienia średnice rur i resetuje dna rur w celu dostosowania do przepływu.
  • Oblicz niwelety energetyczne i hydrauliczne: Umożliwia obliczenie niwelet energetycznych i hydraulicznych oraz wygenerowanie raportu z informacjami na temat każdej niwelety w systemie, czy jest w stanie normalnym, przeciążenia lub zatopienia.
    Uwaga: Oblicz niwelety energetyczne i hydrauliczne jest domyślnym typem analizy.
  • Analiza wlotu: Umożliwia przeanalizowanie wydajności wlotów i wygenerowanie raportu na temat przepływu, głębokości i zasięgu przy każdym wlocie.

  Aby uzyskać więcej informacji, zobacz temat Informacje o analizie i wymiarowaniu sieci rurociągów grawitacyjnych.

• Dodatkowe aktualizacje polecenia Analizuj sieć grawitacyjną obejmują następujące ulepszenia:
  • Dane kanalizacji burzowej są obecnie zawarte w raporcie, gdy jako typ analizy wybrano Oblicz niwelety energetyczne i hydrauliczne.
  • Określony Warunek odpływu wody pozostaje obecnie wybrany podczas ponownego przeprowadzenia analizy na tej samej sieci rurociągów.

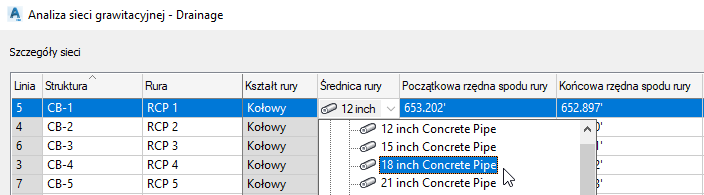

  • Rury z aktualnej listy części są obecnie wyświetlane i mogą być wybierane ręcznie na stronie Szczegóły sieci z listy rozwijanej.


    Uwaga: Podczas zmiany rozmiaru sieci rurociągów przy użyciu typu analizy Zmień średnice rur i resetuj dna rur rozmiary części są dodawane do listy części z katalogu, jeśli jest to wymagane. Aby uzyskać więcej informacji, zobacz temat Informacje o analizie i wymiarowaniu sieci rurociągów grawitacyjnych.

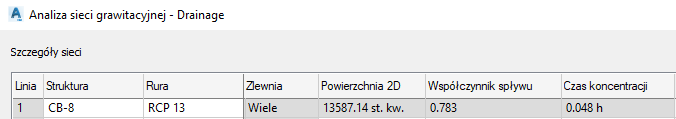

  • W przypadku analizy sieci grawitacyjnej obsługiwanych jest obecnie wiele zlewni na strukturę.

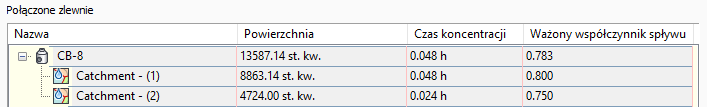

    • Na karcie Połączenia w oknie dialogowym Właściwości struktury znajduje się obecnie sekcja Połączone zlewnie, w której wyświetlane są zlewnie podłączone do struktury.


    • W oknie dialogowym Analiza sieci grawitacyjnej wyświetlana jest łączna powierzchnia, najdłuższy czas koncentracji i ważony współczynnik spływu dla zlewni, a wartości te są wykorzystywane w obliczeniach analizy.

  • Informacje o zlewni można obecnie zdefiniować bezpośrednio w oknie dialogowym Właściwości struktury oraz w oknie dialogowym Analiza sieci grawitacyjnej.
    • Informacje o zlewni można wprowadzać bezpośrednio na karcie Połączenia w oknie dialogowym Właściwości struktury, definiując wartości w polach Powierzchnia, Czas koncentracji i Ważony współczynnik spływu.

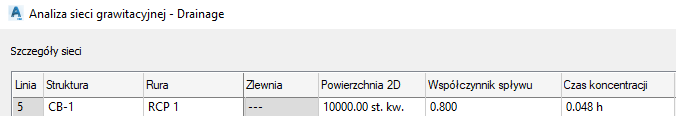

    • Informacje o zlewni można również wprowadzać bezpośrednio na stronie Szczegóły sieci okna dialogowego Analiza sieci grawitacyjnej, definiując wartości Powierzchnia 2D, Współczynnik spływu i Czas koncentracji.

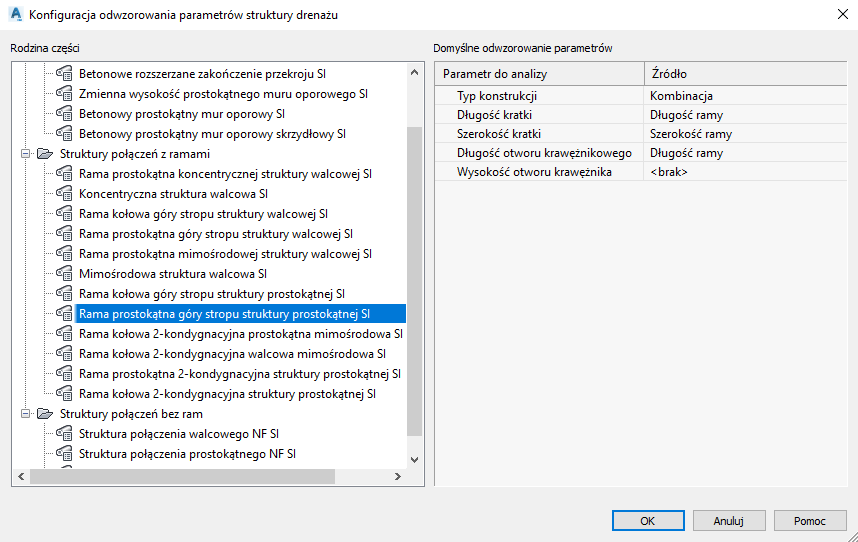

  • Można użyć funkcji odwzorowania parametrów struktury drenażu, aby odwzorować parametry części utworzonych za pomocą kreatora części na parametry wymagane w przypadku polecenia Analizuj sieć grawitacyjną.

    Dzięki skonfigurowaniu i zastosowaniu odwzorowania w przypadku tych części wartości parametrów będą domyślnie dostępne w poleceniu Analizuj sieć grawitacyjną.



    Więcej informacji zawiera temat Odwzorowywanie parametrów struktury drenażu na potrzeby analizy sieci grawitacyjnej.

    Uwaga: Części utworzone za pomocą programu Infrastructure Parts Editor mają już parametry wymagane dla polecenia Analiza sieci grawitacyjnej i nie wymagają odwzorowania.

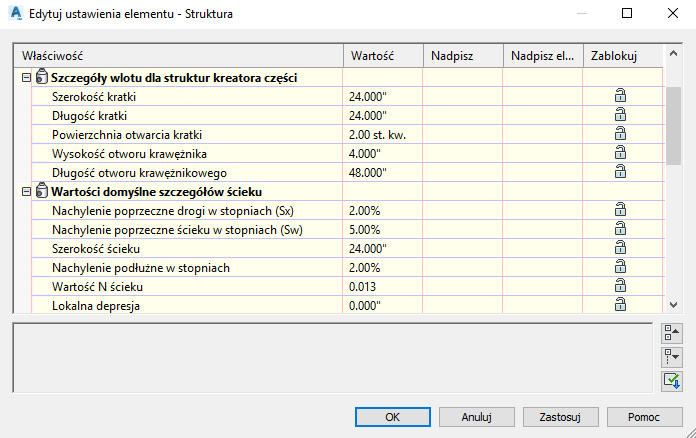

• Można użyć nowych ustawień elementów struktury, aby określić wartości domyślne, które mogą być używane przez polecenie Analizuj sieć grawitacyjną.


  Aby uzyskać więcej informacji, zobacz temat Informacje o analizie i wymiarowaniu sieci rurociągów grawitacyjnych oraz Okno dialogowe Edytuj ustawienia elementu — Struktura.

Aktualizacje w zakresie wydajności produkcji

• Polecenie Zarządzaj skrótami do danych zostało zaktualizowane o następujące funkcje służące do określenia innej ścieżki skrótu do danych projektu, gdy bieżąca ścieżka jest nadal prawidłowa:

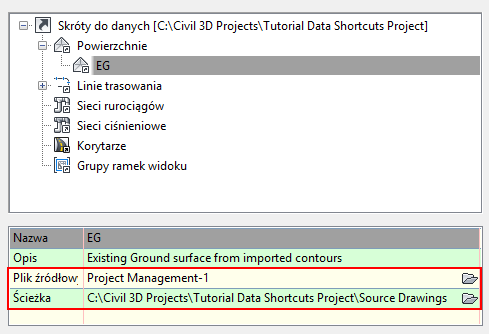

  • Jeśli jest dostępna inna prawidłowa ścieżka do projektu skrótu do danych, można ją określić, przechodząc do alternatywnego pliku źródłowego lub alternatywnej ścieżki skrótu do danych z poziomu okna dialogowego Menedżer skrótów do danych.


    Po wybraniu alternatywnego pliku źródłowego lub alternatywnej ścieżki wyświetlone zostanie okno dialogowe, którego można użyć do aktualizacji skrótów. Obiekty rysunkowe, które odnoszą się do oryginalnej ścieżki, zostaną zaktualizowane w celu utworzenia odniesienia do ścieżki alternatywnej.

  • Można również określić alternatywną prawidłową ścieżkę jako folder roboczy, a następnie użyć przycisku Łącze w oknie dialogowym Zarządzaj skrótami do danych, aby zmienić łącza do obiektów. Wcześniej, w przypadku próby użycia przycisku Łącze w celu zmiany łącza na inną prawidłową ścieżkę, w przeglądarce zdarzeń wyświetlany był komunikat, że odniesienie już istnieje.
• Można używać nowej zmiennej systemowej o nazwie SyncDrefPsetToSource, aby sterować, czy zestawy właściwości są synchronizowane podczas synchronizacji odniesień do skrótów do danych. Można użyć następujących ustawień zmiennej SyncDrefPsetToSource:

  Wartość	Opis
  0	Zestawy właściwości nigdy nie będą synchronizowane podczas synchronizacji powiązanych obiektów z odniesieniem do danych.
  1	Zestawy właściwości będą synchronizowane podczas synchronizacji powiązanych obiektów z odniesieniem do danych. Synchronizacja zestawu właściwości nastąpi na rysunku głównym tylko wtedy, gdy obiekt został zmieniony na rysunku źródłowym. Jeśli obiekt został zmieniony w rysunku źródłowym, to obiekt i powiązany zestaw właściwości zostaną zsynchronizowane w rysunku głównym. Jeśli obiekt nie został zmieniony w rysunku źródłowym, to obiekt i powiązany zestaw właściwości nie zostaną zsynchronizowane w rysunku głównym. Uwaga: Jeśli zestaw właściwości został zmieniony w rysunku źródłowym, zestaw właściwości nie będzie synchronizowany, o ile obiekt nie został zmieniony w rysunku źródłowym. Uwaga: Jest to ustawienie domyślne.

• Użyj nowej zmiennej systemowej o nazwie PipeNetworkSyncMode, aby sterować synchronizacją sieci rurociągów z odniesieniami do danych po otwarciu rysunku głównego. Można użyć następujących ustawień zmiennej PipeNetworkSyncMode:

  Wartość	Opis
  0	Jeżeli geometria sieci rurociągów została zmieniona w rysunku źródłowym, sieć rurociągów z odniesieniami do danych zostanie automatycznie zsynchronizowana po otwarciu rysunku głównego.
  1	Jeżeli została zmieniona geometria sieci rurociągów albo nazwy lub opisy rur lub struktur w rysunku źródłowym, sieć rurociągów z odniesieniami do danych zostanie automatycznie zsynchronizowana po otwarciu rysunku głównego. Uwaga: Jest to ustawienie domyślne.
  2	Sieć rurociągów z odniesieniami do danych będzie zawsze synchronizowana automatycznie po otwarciu rysunku głównego, niezależnie od tego, czy sieć rurociągów została zmieniona w rysunku źródłowym.

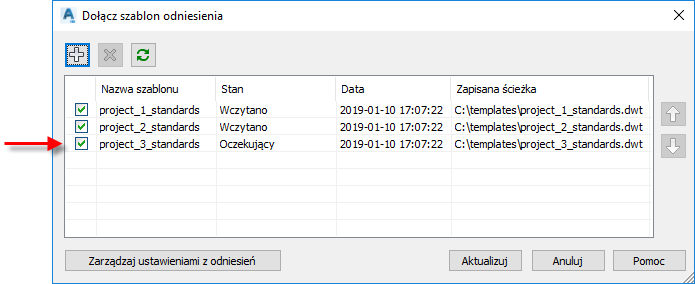

• Po dołączeniu dodatkowego szablonu odniesienia do rysunku, jest on obecnie dodawany na dole listy szablonów, a niestandardowe ustawienia, które zostały już wprowadzone dla wcześniej dołączonych szablonów, są zachowywane.


Inne aktualizacje

• Zaktualizowano zachowanie niektórych opcji nachylenia nakładki w podzespołach modernizacji korytarza.
  • Zachowanie parametru Zdefiniowane przez użytkownika z odchyłkami zmieniło się w sytuacjach, gdy różnica nachylenia znajduje się w granicach tolerancji nachylenia i poza granicami tolerancji nachylenia.
  • Zachowanie parametrów Zdefiniowane przez użytkownika bez odchyłek i Wewnętrzna/Zewnętrzna przechyłka pasa ruchu zmieniło się w sytuacjach, gdy różnica nachylenia znajduje się poza granicami tolerancji nachylenia.

  Więcej informacji zawiera temat Aktualizacje opcji nachylenia nakładki w podzespołach modernizacji korytarza w programie Autodesk Civil 3D 2019.3.

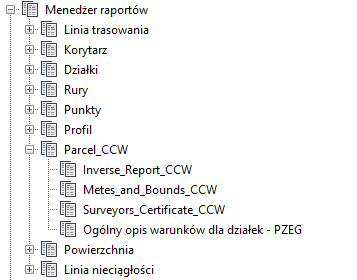

• Raporty są obecnie dostępne na karcie Przybornik w Obszarze narzędzi w celu raportowania informacji o działkach w kierunku przeciwnym do ruchu wskazówek zegara.
