Orientação do modelo em vistas base
Orientação da vista personalizada

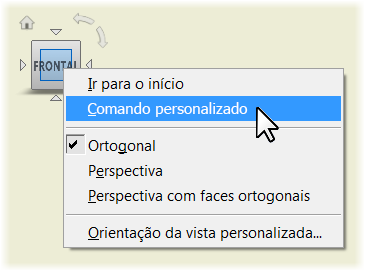

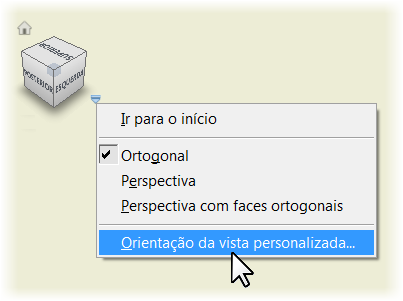

Clique com o botão direito do mouse no ViewCube e clique em Orientação da vista personalizada para inserir o ambiente Vista personalizada. Em seguida, especifique a orientação da vista personalizada.
Projeção ortogonal e em perspectiva

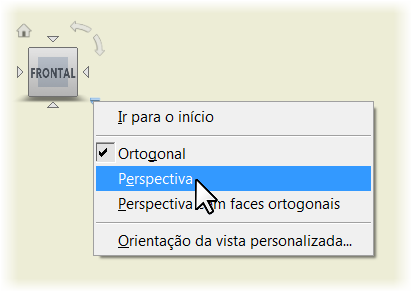

Por padrão, a projeção ortogonal é utilizada para criar vistas de desenho. Para usar a projeção em perspectiva, ao criar uma vista base ou editar uma vista base ou uma vista projetada independente, clique com o botão direito do mouse no ViewCube e clique em Perspectiva.
Câmera salva de vistas de apresentação

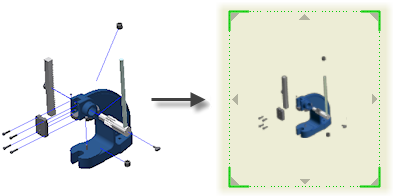

Para as vistas de desenho baseadas em uma vista de apresentação do modelo, você pode acessar e aplicar as configurações de câmera salvas no arquivo de apresentação (.ipn). Clique com o botão direito do mouse no ViewCube e clique em Câmera salva.
A orientação do modelo na vista de desenho é alterada para coincidir com a orientação salva na vista de apresentação.
Posição temporária de vista base
Quando você inicia o comando Vista base e especifica o modelo, a vista base é colocado em uma posição temporária na folha de desenho. Passe o cursor sobre a vista base para exibir o manipulador de movimento. Em seguida, arraste a vista base para o local desejado.

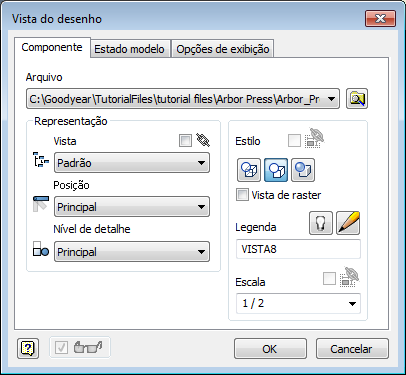

Caixa de diálogo Vista do desenho revisada

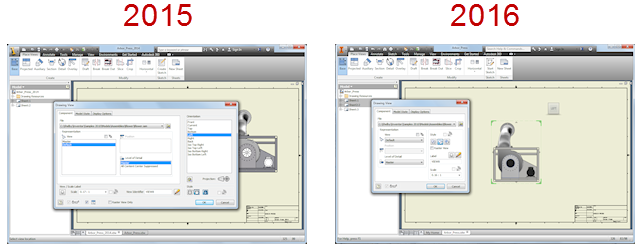

A caixa de diálogo Vista do desenho foi simplificada para suportar novos fluxos de trabalho com interação direta na janela de desenho.
O tamanho da caixa de diálogo foi reduzido:
Algumas opções da caixa de diálogo foram movidas, alteradas ou removidas:
Guia Componente
- Controles de estilo, a opção Vista raster e controles de legenda e escala foram movidos da área base da caixa de diálogo para a guia Componente.
- A opção Vista projetada foi removida e a criação da vista projetada agora é controlada diretamente na janela de desenho.
- Os controles Vista, Posição e Representação de nível de detalhe mudaram de caixas de lista para listas suspensas.

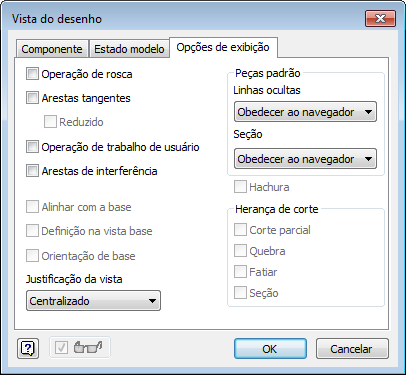

Guia Opções de exibição
- Os controles usados com mais frequência ficam na parte superior.
- A opção Todas as cotas do modelo só fica visível para modelos de peça. Em outros tipos de arquivo de referência, essa opção fica oculta e é substituída pela opção Arestas de interferência.
- A opção Mostrar rastros foi movida para a guia Componentes
estrutura Apresentações.

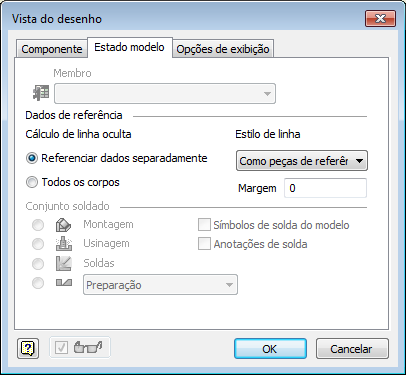

Guia Estado modelo
- Os controles de conjunto soldado foram movidos da guia Opções de exibição para a guia Estado do modelo para ficar junto com as outras opções específicas de conjunto soldado.
Vistas projetadas
Utilize as ferramentas de interação direta para criar várias vistas projetadas com o comando Vista base ou para inserir vistas projetadas no desenho.
Para criar uma vista projetada ortogonal ou isométrica, clique em um ícone triangular na borda da vista base. A vista projetada é inserida em uma localização padrão.
Para adicionar uma vista projetada a uma localização específica na folha, arraste a caixa delimitadora da vista projetada para a localização desejada. Em seguida, clique para criar a vista.
Para mover uma vista projetada, arraste a vista para a posição desejada.
Para remover uma vista projetada, clique no x.
Escala da vista do desenho

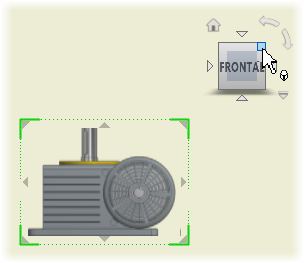

Quando você cria uma vista base e vistas projetadas, um valor de escala temporário é usado para ajustar a vista do modelo à folha. Arraste um canto da vista base para alterar a escala da vista diretamente na janela de desenho.
Por padrão, dentro do intervalo de escalas predefinido no estilo Padrão atual, o tamanho da vista é ajustado aos valores de escala predefinidos. Mantenha a tecla CTRL pressionada para ativar o arraste livre e definir uma escala de vista arbitrária.
Edição de vistas base e isométricas projetadas
Ao editar uma vista base ou uma vista isométrica projetada, as ferramentas de edição direta estão disponíveis.
Utilize o ViewCube para especificar uma nova orientação e o tipo de projeção para a vista. Arraste um canto de vista para alterar a escala.
