Balões de referência personalizados em estilos de balão de referência
Você pode usar um símbolo de esboço como a forma de balão de referência padrão em um estilo de balão de referência. No estilo de balão de referência, ative o botão Símbolo definido pelo usuário e selecione um símbolo na lista.
Opção Alinhar com aresta
A nova opção Para aresta está disponível para permitir o alinhamento de balões de referência. É possível selecionar qualquer aresta linear na folha de desenho para especificar a direção dos balões de referência alinhados.
Seleção com janelas para balões de referência alinhados
Qualquer seleção com janelas que inclua balões de referência é válida e exibe os comandos Alinhar no menu de contexto. Depois que você inicia um comando de alinhamento, todos os objetos que não podem ser alinhados são automaticamente removidos do conjunto de seleção.
Balões de referência divididos corrigidos
Quando você insere um balão de referência dividido, a linha central é conectada ao círculo.
Os balões de referência migrados não são atualizados automaticamente para o novo tipo. Você deverá editar um balão de referência herdado se quiser atualizar a aparência dele.

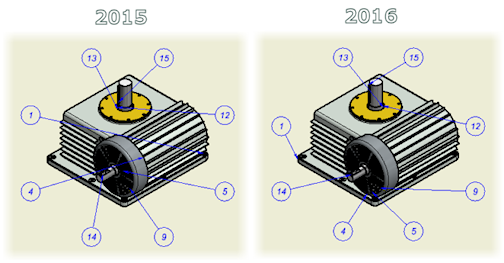

Comando Balão de referência automático aprimorado
O posicionamento de balões de referência automáticos foi aprimorado para otimizar os pontos iniciais do balão, bem como a posição e o comprimento de chamadas de detalhe dos balões de referência.
