Aprimoramentos de símbolos e estilos de símbolo

Editar símbolos com dois cliques

Agora o recurso de editar símbolos com dois cliques está disponível para mais tipos de símbolos:

• Símbolo de textura da superfície
• Tolerâncias geométricas
• Símbolos de solda

Lista de símbolos aprimorada em anotações de desenhos

Novos símbolos gráficos foram adicionados à lista acessada por meio do botão Símbolos. Esses símbolos podem ser inseridos em vários tipos de anotações de desenho.

A lista Símbolos é dividida em seis segmentos: Símbolos Comuns, Características Geométricas, Modificador de Remoção de Material, Símbolos Adicionais, Símbolos Gerais e Mapa de Caracteres.

Nota: O estilo Tolerância geométrica ativo controla a lista de símbolos disponíveis nas anotações de desenho.

Estilos Símbolo de textura da superfície

O estilo Símbolo de textura da superfície foi atualizado para fornecer formatos de símbolo que correspondem a várias normas de desenho. Ao definir um estilo Textura da superfície, no Editor de estilos e normas, selecione a norma desejada na lista Referência de norma.

O campo Requisitos do painel do estilo Textura da superfície mostra uma visualização do símbolo de textura da superfície que corresponda à norma selecionada. As imagens a seguir mostram exemplos de layout de símbolo (DIN ISO 1302 - 1992, DIN EN ISO 1302 - 2002 e JIS B 0031 - 2003):

Nota: Quando você abre um desenho criado em versões anteriores do Autodesk Inventor, a aparência dos símbolos de textura da superfície é mantida. Para aplicar um novo layout aos símbolos de textura da superfície, altere a Referência de norma no estilo Textura da superfície.

Aprimoramentos do Símbolo de textura da superfície

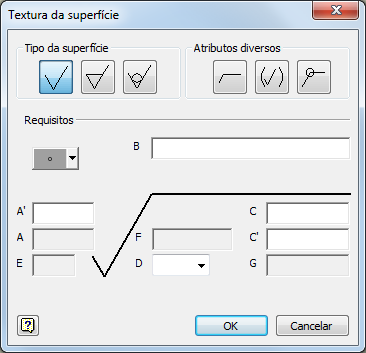

Os seguintes aprimoramentos estão disponíveis na caixa de diálogo Textura da superfície:

Layout do símbolo

Há vários layouts disponíveis para campos de requisitos. O layout da caixa de diálogo Textura da superfície corresponde à norma de desenho atual.

Dicas de ferramentas aprimoradas

A dica de ferramenta mostra uma descrição detalhada de cada campo de requisito.

Inserir Símbolo

Use o botão Inserir Símbolo para adicionar símbolos gráficos aos campos de requisitos.

Aprimoramentos de Tolerância geométrica

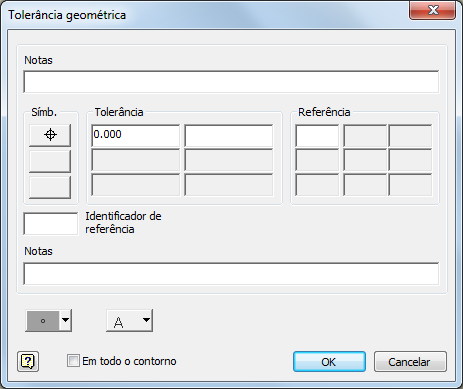

Os seguintes aprimoramentos estão disponíveis na caixa de diálogo Tolerância geométrica:

Campo de nota superior

Há um novo campo de edição disponível que permite adicionar notas na parte superior dos símbolos de tolerância geométrica.

Inserir símbolo

Use o botão Inserir Símbolos para adicionar símbolos gráficos aos campos de edição.

Inserir letra

Use o botão Inserir Letra para adicionar uma letra aos campos de edição. A lista Inserir Letra substitui os botões de única letra disponíveis na caixa de diálogo herdada.

Formato mesclado para notas de furo duplo

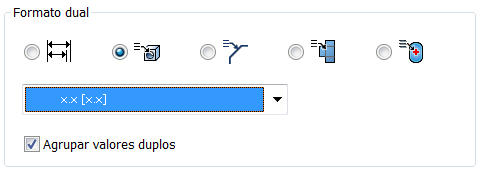

A nova opção Agrupar valores duplos está disponível para oferecer suporte ao posicionamento adjacente de cotas duplas em notas de furo. Essa opção pode ser encontrada em Editor de estilos e normas Estilo de cota guia Unidades alternativas, e está selecionada por padrão.

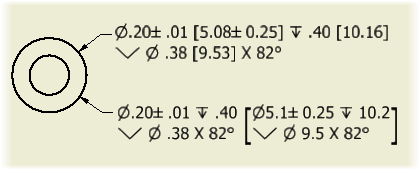

A imagem a seguir mostra dois formatos atualmente disponíveis para notas de furo com cotas duplas. A opção Agrupar valores duplos é selecionada para a nota de furo da parte superior e não é selecionada para a nota de furo da parte inferior.

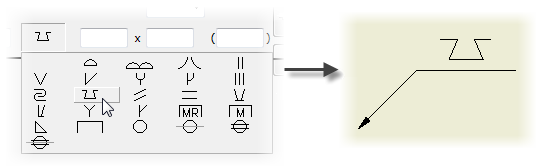

Símbolo de solda Junta pressionada

O símbolo Junta pressionada foi adicionado à lista de símbolos de solda de gráficos.

Dica: Para disponibilizar o símbolo no desenho, no estilo Símbolo de solda atual, na lista de Filtro de símbolo, selecione o símbolo Junta pressionada.
