Новые возможности Autodesk Civil 3D 2019.3

Autodesk® Civil 3D® 2019.3 Update содержит следующие новые возможности и усовершенствования.

Обновления в эффективности проектирования

• Используйте обновленную команду «Анализ гравиметрических сетей» для анализа трубопроводной сети и применения результатов.


  В обновленной команде используется немодальное диалоговое окно, поэтому его можно оставлять открытым при работе с другими элементами.

  С помощью этой команды можно выполнять перечисленные ниже типы анализа.

  • Изменить размер труб и сбросить параметры дна: анализ потока через трубы, изменение размеров труб и сброс параметров дна для оптимизации потока.
  • Расчет линий пьезометрического и энергетического уровней: рассчитываются линии пьезометрического и энергетического уровней, и создается отчет с указанием того, в каком состоянии находится каждая линия в системе: нормальном, перегруженном или переполненном.
    Прим.: Расчет линий пьезометрического и энергетического уровней — это тип расчета по умолчанию.
  • Расчет водоприемника: анализ вместимости водоприемников и создание отчета по потоку, глубине и ширине потока каждого водоприемника.

  Дополнительная информация о необходимых условиях приведена в разделе Анализ безнапорных трубопроводных сетей и настройка их размеров.

• Дополнительные обновления команды «Анализ гравиметрических сетей» включают перечисленные ниже усовершенствования.
  • Теперь в отчет добавляются данные ливневых стоков, если в качестве типа анализа выбран Расчет линий пьезометрического и энергетического уровней.
  • Параметр Глубина в водовыпуске остается выбранным при повторном запуске анализа для одной и той же трубопроводной сети.

  • Трубы в текущем списке элементов теперь отображаются и могут быть выбраны вручную в раскрывающемся списке на странице Сведения о сети.


    Прим.: При изменении размеров трубопроводной сети с помощью анализа Изменить размеры труб и сбросить отметки дна размеры элементов добавляются в список элементов из каталога, если это необходимо. Дополнительная информация о необходимых условиях приведена в разделе Анализ безнапорных трубопроводных сетей и настройка их размеров.
  • Для анализа гравиметрических сетей теперь поддерживается несколько водосборов на колодец.

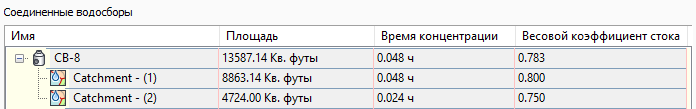

    • На вкладку Соединения в диалоговом окне Свойства колодца добавлен раздел Соединенные водосборы, в котором отображается, какие водосборы соединены с колодцем.

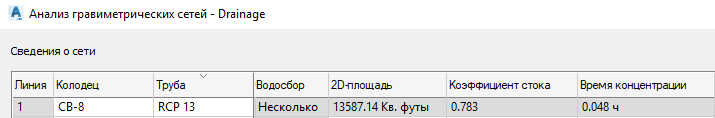

    • В диалоговом окне «Анализ гравиметрических сетей» для водосборов отображается общая площадь, максимальное время концентрации и весовой коэффициент стока. Кроме того, эти значения используются при анализе.

  • Информацию о водосборах можно указать непосредственно в диалоговых окнах Свойства колодца и Анализ гравиметрических сетей.
    • Информацию о водосборах можно ввести непосредственно на вкладке «Соединения» диалогового окна «Свойства колодца» в полях Площадь, Время концентрации и Весовой коэффициент стока.

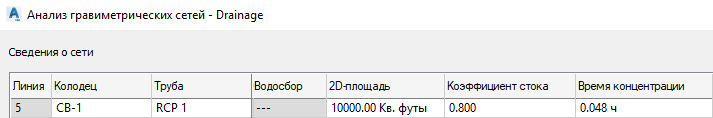

    • Информацию о водосборах можно ввести непосредственно на странице Сведения о сети диалогового окна «Анализ гравиметрических сетей» в полях 2D-площадь, Коэффициент стока и Время концентрации.

  • Используйте новую функцию сопоставления параметров дренажных колодцев, чтобы сопоставить параметры элементов, созданных с помощью Конструктора элементов, с параметрами, которые требуются для выполнения команды «Анализ гравиметрических сетей».

    Если настроить и применить сопоставление для этих элементов, значения параметров будут использоваться по умолчанию при выполнении команды «Анализ гравиметрических сетей».



    Для получения дополнительных сведений см. раздел Сопоставление параметров дренажных колодцев для анализа гравиметрических сетей.

    Прим.: Элементы, созданные в Infrastructure Parts Editor, уже содержат параметры для выполнения команды «Анализ гравиметрических сетей» и не требуют сопоставления.
• Используйте новые параметры колодца, чтобы задать значения по умолчанию для использования командой «Анализ гравиметрических сетей».

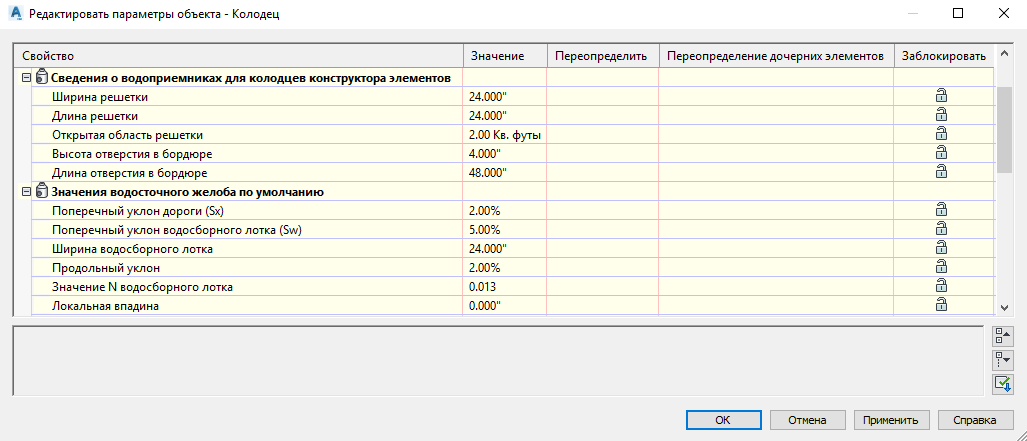

  Дополнительные сведения см. в разделах Анализ безнапорных трубопроводных сетей и настройка их размеров и Диалоговое окно «Редактировать параметры объекта — Колодец».

Обновления, касающиеся эффективности работы

• Обновлена команда «Управление быстрыми ссылками на данные». В нее добавлены перечисленные ниже возможности, позволяющие указывать другую папку проекта быстрых ссылок на данные, когда текущий путь по-прежнему действителен.

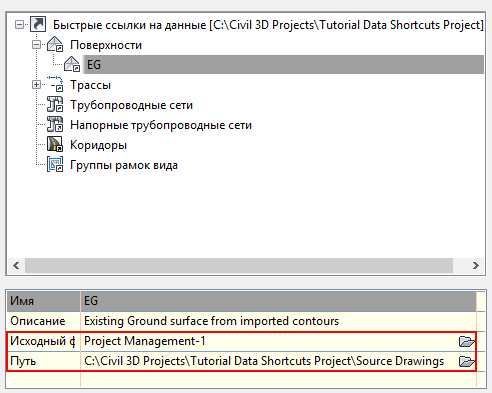

  • Если есть другой действительный путь проекта быстрых ссылок на данные, его можно указать, перейдя к другому исходному файлу быстрых ссылок на данные или пути в диалоговом окне Диспетчера ссылок на данные.


    После выбора другого исходного файла или пути отображается диалоговое окно, которое можно использовать для обновления быстрых ссылок. Объекты чертежа, которые ссылаются на исходный путь, будут обновлены и начнут ссылаться на другой путь.

  • Можно указать другой действительный путь в качестве рабочей папки, а затем нажать кнопку «Звено» в диалоговом окне «Управление быстрыми ссылками на данные» для изменения связей объектов. Ранее при попытке использовать кнопку «Звено» для изменения ссылки на другой действительный путь в средстве просмотра событий отображалось сообщение, что ссылка уже существует.
• Используйте новую системную переменную SyncDrefPsetToSource для управления синхронизацией наборов свойств при синхронизации быстрых ссылок на данные. Для SyncDrefPsetToSource можно использовать следующие параметры.

  Значение	Описание
  0	Наборы свойств не синхронизируются при синхронизации связанных объектов, на которые ссылаются данные.
  1	Наборы свойств синхронизируются при синхронизации связанных объектов, на которые ссылаются данные. Синхронизация набора свойств будет выполнена в главном чертеже, только если объект был изменен в исходном чертеже. Если объект был изменен в исходном чертеже, то этот объект и связанный набор свойств будут синхронизированы в главном чертеже. Если объект не был изменен в исходном чертеже, то этот объект и связанный набор свойств не будут синхронизированы в главном чертеже. Прим.: Если набор свойств был изменен в исходном чертеже, то он не будет синхронизирован, пока не будет изменен объект в исходном чертеже. Прим.: Это - параметр по умолчанию.

• Используйте новую системную переменную PipeNetworkSyncMode для управления синхронизацией трубопроводных сетей со ссылками на данные при открытии главного чертежа. Для PipeNetworkSyncMode можно использовать следующие параметры.

  Значение	Описание
  0	Если геометрия трубопроводной сети изменена в исходном чертеже, трубопроводная сеть со ссылками на данные синхронизируется автоматически при открытии главного чертежа.
  1	Если геометрия трубопроводной сети либо имена и описания труб или колодцев были изменены в исходном чертеже, трубопроводная сеть со ссылками на данные будет автоматически синхронизирована при открытии главного чертежа. Прим.: Это - параметр по умолчанию.
  2	Трубопроводная сеть со ссылками на данные всегда синхронизируется автоматически при открытии главного чертежа независимо от того, была ли она изменена в исходном чертеже.

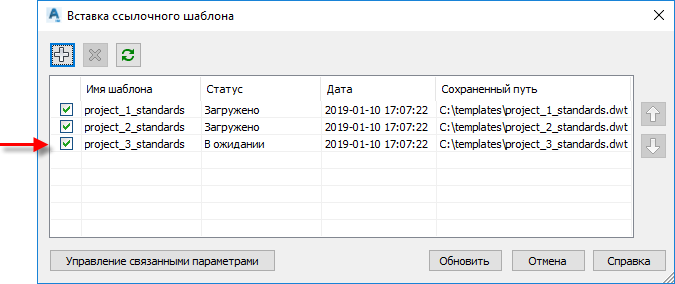

• При вставке в чертеж дополнительного ссылочного шаблона он помещается в конец соответствующего списка, а пользовательские настройки, указанные для шаблонов, которые были вставлены ранее, сохраняются.


Другие обновления

• Работа некоторых параметров поперечного уклона покрытия в элементах конструкции, используемых при реконструкции, была изменена.
  • Работа параметра для установки пользовательского значения с подстройкой изменена для ситуаций, когда значение находится в пределах или за пределами допустимого отклонения поперечного уклона.
  • Работа параметров Пользовательский без колебания и Вираж внешней/внутренней полосы изменена для случаев, когда значение находится за пределами допустимого отклонения поперечного уклона.

  Дополнительные сведения см. в разделе Обновления параметров поперечного уклона покрытия в элементах конструкции коридора, используемых при реконструкции, в Autodesk Civil 3D 2019.3.

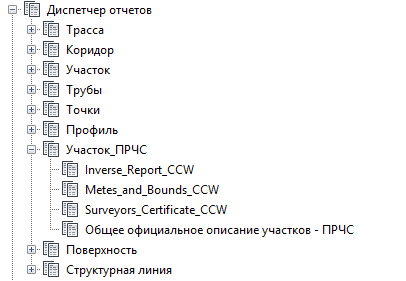

• Отчеты теперь доступны на вкладке «Панель инструментов» области инструментов и представляют информацию об участках в направлении против часовой стрелки.
