Новые возможности Autodesk Civil 3D 2019.2

Обновление Autodesk® Civil 3D® 2019.2 Update содержит следующие новые возможности и усовершенствования.

Обновления в эффективности проектирования

• Создание, редактирование и экспорт кромок железнодорожных платформ. С помощью команды «Создать кромку платформы» можно создать характерную линию, смещенную относительно осевой линии трассы и динамически привязанную к этой линии. Можно использовать характерную линию в качестве базовой линии или цели для коридора либо экспортировать ее в файл CSV для использования в другом приложении.


  Дополнительные сведения приведены в разделе Кромки железнодорожной платформы.

• Новыми и обновленными прозрачными командами можно воспользоваться, получив к ним доступ на ленте или в контекстном меню.
  • Доступ к прозрачным командам можно получить на вкладке ленты «Прозрачные команды» или в контекстном меню «Прозрачные команды». Для получения дополнительных сведений см. раздел Прозрачные команды.

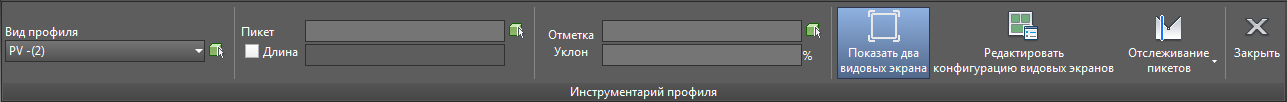

  • С помощью новой прозрачной команды «Инструментарий профиля» можно создавать геометрию профиля на основе известных параметров. С помощью доступных параметров можно задать значения пикета и отметки, пикета и уклона, отметки и уклона либо длины и уклона. Дополнительные сведения приведены в разделе Прозрачная команда «Инструментарий профиля».

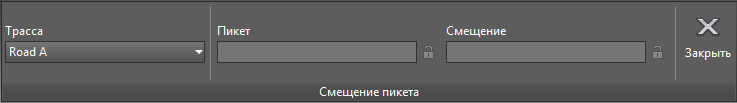

  • С помощью обновленной прозрачной команды «Смещение пикета» можно вводить и блокировать значения пикета и смещения, а также указывать различные трассы. Дополнительные сведения приведены в разделе Прозрачное использование пикета и смещения для определения местоположения точки.

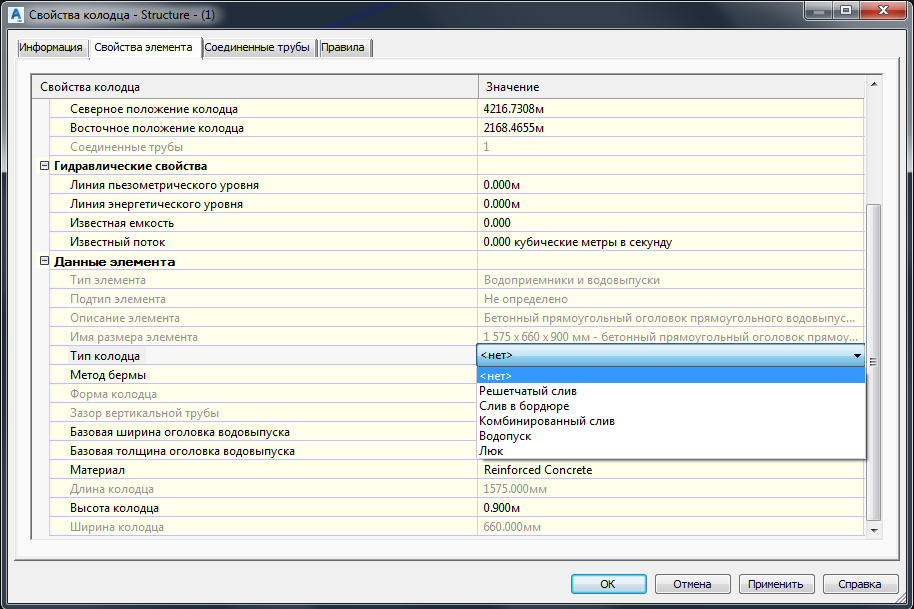

• Назначьте свойства колодцам, которые могут использоваться командой «Анализ гравиметрических сетей» для расчета дренажа. На вкладке «Свойства элемента» в диалоговом окне «Свойства колодца» можно вместо типа колодца <нет> задать значение «Люк», «Водовыпуск» или «Водоприемник».


  Свойство «Тип колодца» также управляет отображением других свойств в диалоговом окне. Например, если выбран тип «Водоприемник», станут доступны свойство «Сведения о водосборном лотке» и размеры водоприемника.

  После назначения данных колодцу с помощью указанных свойств элементы трубопровода получат данные для расчета производительности водоприемника с помощью команды «Анализ гравиметрических сетей». Подробную информацию см. в разделе Вкладка «Свойства элемента» (диалоговое окно «Свойства колодца»).

Обновления, касающиеся эффективности работы

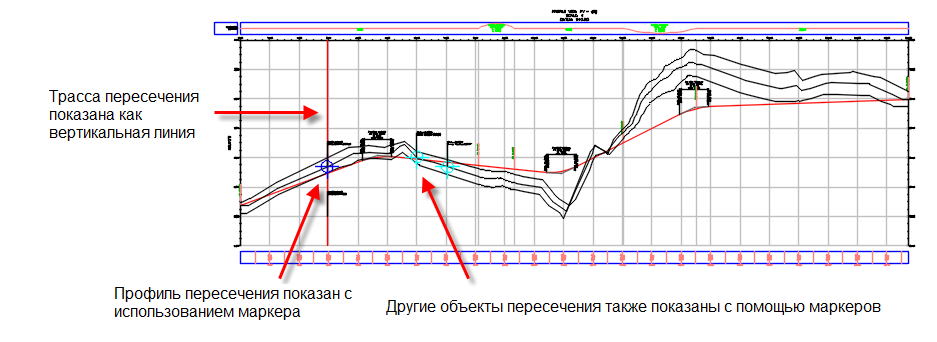

• Добавление объектов пересечений к видам профилей позволяет указать, в каких местах линейные объекты пересекают профиль относительно родительской трассы. В качестве объектов пересечений на виде профиля можно отображать трассы, профили, характерные линии, фигуры съемки и 3D-полилинии.


  Дополнительные сведения приведены в разделе Добавление объектов пересечений на виды профилей.

• При создании быстрых ссылок на данные для группы осей сечений теперь можно автоматически создавать ссылки на источники выборки, если для таких источников были созданы быстрые ссылки на данные.


  Если выбрать эти источники данных для создания выборки и нажать кнопку «ОК», в чертеже создаются ссылки на источники выборки (если такие ссылки еще не были созданы). Дополнительные сведения приведены в разделе Ссылки и быстрые ссылки на данные для групп осей сечений.

• Используйте Autodesk Vault для создания ссылок на группы осей сечений в чертежах. Дополнительные сведения см. в разделе Создание ссылок на группу осей сечений.
• Пути к папкам, в том числе пути UNC, можно указывать непосредственно в поле «Папка» диалоговых окон, которые запрашивают расположение папки.


Обновления, касающиеся совместной работы и обмена данными

• Настройте команду «Экспорт чертежа Civil 3D» на преобразование характерных линий, сегментов участков и фигур съемки в 2D- или 3D-полилинии.


  Дополнительные сведения приведены в разделе Экспорт чертежа Autodesk Civil 3D в формат файла AutoCAD DWG и Диалоговое окно «Параметры экспорта».

• При импорте файлов LandXML можно обновить данные существующих объектов в чертеже и создать данные набора характеристик.
  • При импорте файла LandXML можно обновить существующие объекты в чертеже. В диалоговом окне «Параметры LandXML» на вкладке «Импорт» в разделе «Параметры разрешения конфликтов» выберите «Обновить».


    Использование параметра «Обновить» в более ранних версиях приводило к тому, что при импорте файла LandXML существующие объекты в чертеже удалялись и заново перерисовывались. Теперь при использовании параметра «Обновить» выполняется обновление большинства типов объектов без их удаления. Это позволяет сохранить метки, добавленные к объектам, а также зависимые объекты, такие как смещения трасс.

    Прим.: Этот режим не применим к участкам. При использовании параметра «Обновить» участки удаляются и перерисовываются заново.

    Дополнительные сведения см. в разделе Вкладка «Импорт» (Диалоговое окно «Параметры LandXML»).

  • Укажите, необходимо ли создавать и применять определения набора характеристик при импорте объектов из файла LandXML. Эти данные набора характеристик можно просмотреть на палитре свойств AutoCAD и в подсказках.

    Прим.: Ранее эти данные набора характеристик создавались только для поверхностей.

    Дополнительные сведения см. в разделе Вкладка «Импорт» (Диалоговое окно «Параметры LandXML»).
