Новые возможности Autodesk Civil 3D 2019.1

Обновление Autodesk® Civil 3D® 2019.1 Update содержит следующие новые функции и усовершенствования.

Обновления в эффективности проектирования

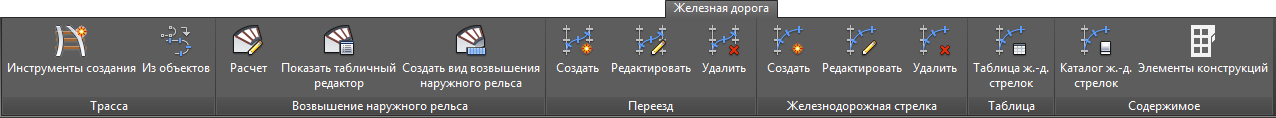

• Команды управления железной дорогой доступны на вкладках ленты «Железная дорога» и «Трасса железной дороги».

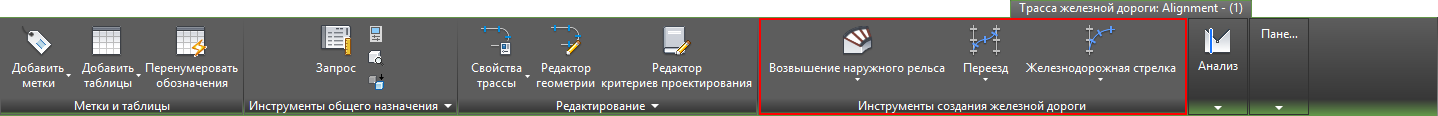

  • На вкладке ленты «Железная дорога» доступны команды создания трасс железной дороги, возвышений наружного рельса, переездов и стрелок.

  • Команды управления железной дорогой доступны на контекстной вкладке ленты «Трасса железной дороги», которая отображается при выборе трассы железной дороги на чертеже.

  • Элементы железнодорожного переезда и стрелки интегрированы в вкладки ленты «Железная дорога» и «Трасса железной дороги». Дополнительные сведения об этих элементах см. в разделе Железнодорожные переезды и Железнодорожные стрелки.
• Доступ к узлам железной дороги осуществляется с помощью специальной инструментальной палитры.

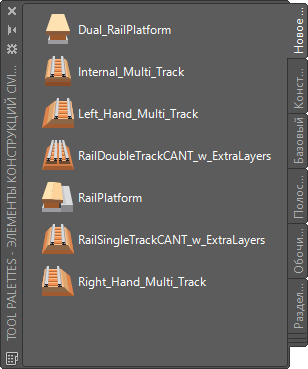

  На вкладке ленты «Железная дорога» нажмите кнопку «Узлы» , чтобы открыть инструментальную палитру «Создать железную дорогу».



  Дополнительные сведения см. в разделе Новые элементы конструкции железной дороги.

• Можно создавать трассы железной дороги с помощью команд создания трасс, в которых настройки управления железной дорогой активны по умолчанию. Дополнительные сведения см. в разделах Создание трассы железной дороги и Создание трассы железной дороги на основе объектов.

  Чтобы задать настройки этих команд, отредактируйте следующие настройки команды в дереве параметров.


• Примените возвышение наружного рельса к трассе для смещения.

  Можно использовать новые команды на вкладке «Параметры смещения» в диалоговом окне «Свойства трассы», чтобы указать, следует ли применять к трассе для смещения возвышение наружного рельса или вираж.



  При выполнении смещения трассы железной дороги наружный рельс будет задан в качестве типа виража по умолчанию для смещаемой трассы. При выборе трассы для смещения на контекстной вкладке ленты «Трасса для смещения» будут доступны команды, относящиеся к наружному рельсу.

  Дополнительные сведения см. в разделе Вкладка «Параметры смещения» (диалоговое окно «Свойства трассы»).

• Новые команды позволяют создавать и помечать трассы и профили наилучшего вписывания.

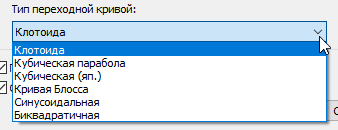

  • Можно также задать тип переходной кривой при создании трассы наилучшего вписывания.


    Дополнительные сведения см. в разделе Диалоговое окно «Создать трассу наилучшего вписывания».

  • Можно создать профили наилучшего вписывания, которые рассчитываются по отметкам или выше отметок выбранных входных данных. Новые команды можно использовать, чтобы определить, будут ли полученные в результате отметки профиля наилучшего вписывания располагаться выше входных данных или отметки могут находиться как выше их, так и ниже.


    Дополнительные сведения см. в разделе Диалоговое окно «Создать профиль наилучшего вписывания».

    На следующем изображении показан профиль наилучшего вписывания выше входных данных (профиль поверхности).


  • Можно добавить метки для трасс и профилей наилучшего вписывания. Теперь при создании трасс и профилей наилучшего вписывания доступны команды вставки меток в чертеж, что позволяет отобразить смещение между исходными данными и итоговой трассой или профилем наилучшего вписывания.

    Дополнительные сведения см. в разделах Диалоговое окно «Создать трассу наилучшего вписывания» и Диалоговое окно «Создать профиль наилучшего вписывания».

• Можно также задать максимальный коэффициент изменения поперечного уклона виража для трассы.


  Подробную информацию см. в разделе Диалоговое окно «Редактировать параметры объекта — Трассы».

• Доступно создание плавающего вертикального прямого участка в профиле путем задания уклона и длины.
  Заданный уклон сохраняется при редактировании длины прямого участка этого типа с помощью ручек.



  Дополнительные сведения см. в разделе Добавление плавающих прямых участков к профилям.

• Можно использовать новые таблицы стилей отчета для управления внешним видом и содержимым отчетов для коридоров, используемых при реконструкции.

  Таблица стилей	Элементы	Пример

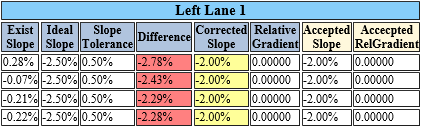

  Report Rehab-All - with color.xsl	В тех пикетах, где значение скорректированного уклона не совпадает со значением идеального, столбец «Скорректированный уклон» выделяется желтым цветом. Если разница между существующим и идеальным поперечным уклоном превышает допустимое отклонение поперечного уклона, столбец разницы становится красным.
  AL DOT Cross Slope.xsl	Этот отчет содержит столбец «Проверка» со значением «Соответствие» или «Проверка». Соответствие: уклон соответствует выбранному проектному значению уклона. Проверка: уклон не соответствует выбранному проектному значению уклона. В пикетах, для которых отображается значение «Проверка», столбец «Уклон» выделен желтым цветом, а столбец «Разность» — красным.

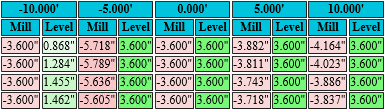

  Mill and Level - with color.xsl	Эта таблица стилей позволяет создать отчет со следующими отличиями от существующей таблицы стилей millandlevel.xsl: Значения фрезерования и выравнивания отображаются в отдельных столбцах. Диапазоны цветов отображаются в файле вывода.

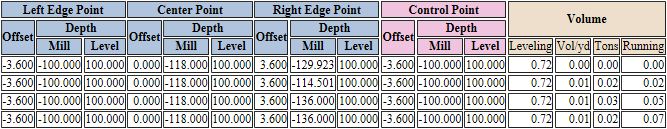

  AL DOT Mill and Level.xsl	Значения фрезерования и выравнивания отображаются в отдельных столбцах. Единицы измерения не отображаются в ячейках таблицы. В отчет включается одна управляющая точка (вместо управляющих точек справа и слева). В качестве управляющей точки в отчет включена точка, для которой требуется наименьший объем фрезерования. На каждой стороне в отчет включается одна точка кромки (вместо двух точек на каждой стороне). В отчет по каждому пикету включается усредненная площадь материала выравнивания, а также указывается промежуточное суммарное значение.

  Дополнительные сведения о выборе этих таблиц стилей см. в разделе Создание отчетов по коридорам, используемым для реконструкции.

• Можно задать тип точек соединения на колодцах, который используется при компоновке трубопроводных сетей.

  При компоновке трубопроводной сети можно выбрать типы точек соединения для использования: точка вставки колодца, точка соединения по умолчанию (первая точка соединения, определенная для колодца) или ближайшая к курсору точка соединения.



  Можно также сбросить точки соединения после компоновки трубопроводной сети.

  Перечисленные ниже типы элементов в каталогах типового дренажа с соединениями труб в британских единицах и типового дренажа с соединениями труб в метрических единицах были обновлены и приобрели новые точки соединения и ручки.

  • Прямоугольные подземные колодцы: добавлены точки соединения труб по центру на внутренней стороне каждой стенки.
  • Эксцентрические цилиндрические колодцы: по центру подземной цилиндрической части добавлена одна точка соединения труб.
  • Прямоугольные решетки: в левом заднем углу по центру сзади и в правом заднем углу каждой прямоугольной решетки добавлены ручки перемещения. Сзади по центру каждой прямоугольной решетки добавлены ручки поворота.

  Дополнительные сведения см. в разделе Точки соединения трубопроводной сети и Сброс точек соединения трубопроводной сети.

  В пользовательские детали можно добавить точки соединения, используя для этого инструменты утилит форм инфраструктурных деталей в Autodesk ®Inventor®. Дополнительные сведения см. в разделе Добавление опорных точек.

Обновления, касающиеся эффективности работы

• Можно создавать в чертежах ссылки на группы осей сечений с помощью быстрых ссылок на данные.


  При создании быстрой ссылки на данные группы осей сечений также создается быстрая ссылка на данные родительской трассы. Дополнительная информация приведена в разделе Работа с быстрыми ссылками на данные.

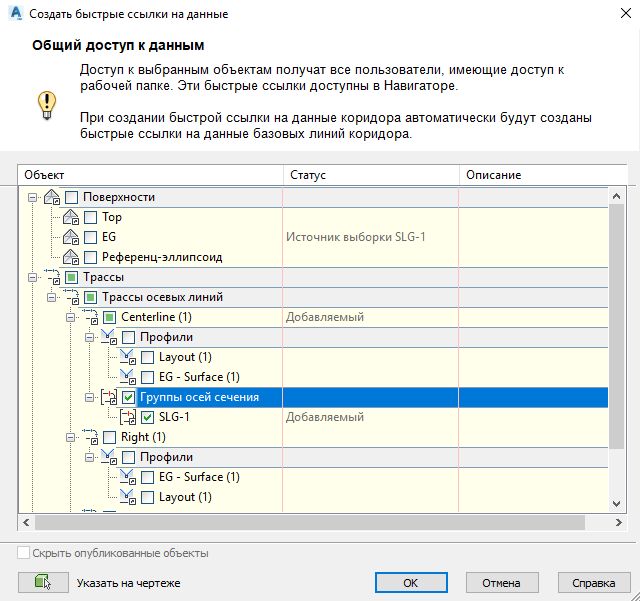

  При создании ссылок на данные можно указать, на какие оси сечений в группе создается ссылка и какие источники данных используются для создания выборки. Дополнительные сведения см. в разделе Создание ссылок на группу осей сечений.

  Прим.: Обратите внимание, что в настоящий момент возможность интегрировать ссылки на данные группы осей сечения в Autodesk® Vault недоступна, поэтому эта функция недоступна для организации с использованием управления данными проектов Vault для Civil 3D.
• Уведомления синхронизации отображаются только для ссылок на данные, если объект со ссылками на данные изменен в исходном чертеже и этот чертеж сохранен, и не отображаются, если в чертеже появляется что-то, не относящееся к объекту.

Обновления, касающиеся совместной работы и обмена данными

• Опубликуйте поверхности в системе управления документами Autodesk ®BIM 360™, чтобы использовать их в Autodesk® Revit®.

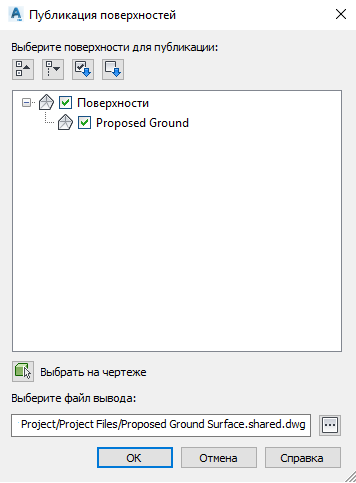

  Выберите поверхности для публикации и укажите папку в проекте BIM 360.

  Дополнительные сведения см. в разделе Публикация поверхностей в Autodesk BIM 360 для создания ссылок в модели Autodesk Revit.

• Используйте обновленные функции импорта и экспорта LandXML для импорта и экспорта данных.
  • Доступен импорт и экспорт данных возвышения наружного рельса с помощью команд импорта и экспорта LandXML. При импорте или экспорте трассы, для которой определено возвышение наружного рельса, в нее также включаются данные возвышения. Трассы, которые содержат данные возвышения наружного рельса, импортируются в Autodesk Civil 3D как типы трассы железной дороги.

    Дополнительные сведения об импорте и экспорте LandXML см. в разделе Импорт данных чертежа LandXML и Экспорт данных чертежа LandXML.

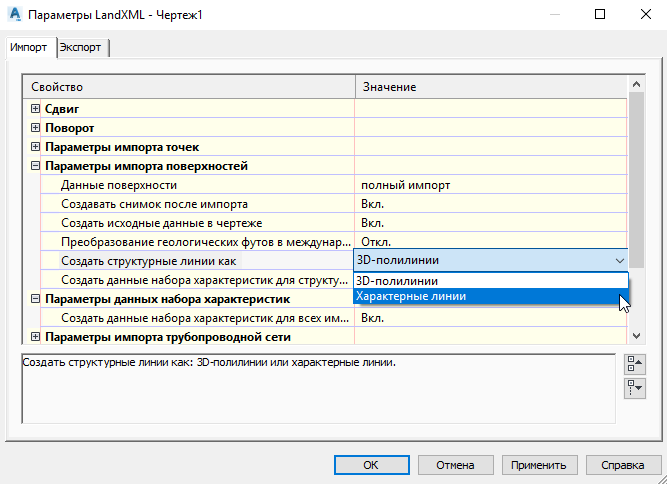

  • В процессе импорта данных поверхности из файлов LandXML доступен импорт структурных линий в качестве характерных линий или 3D-полилиний. Используйте новое свойство в разделе параметров LandXML для определения типа объекта, который требуется создать.


    Дополнительные сведения см. в разделе Вкладка «Импорт» (Диалоговое окно «Параметры LandXML»).

  • Укажите, необходимо ли создавать и применять определения набора характеристик при импорте данных поверхности из файла LandXML. Эти данные набора характеристик можно просмотреть на палитре свойств AutoCAD и в подсказках.


    Дополнительные сведения см. в разделе Импорт данных чертежа LandXML и на вкладке «Импорт» (диалоговое окно «Параметры LandXML»).

Новые возможности Autodesk® AutoCAD® 2019.1

• Общедоступные виды в AutoCAD 2019.1 Update включают в себя поддержку наборов свойств для объектов AutoCAD, таких как 3D-тела.
  Прим.: Установка AutoCAD 2019.1 Update осуществляется отдельно и является обязательной для установки Autodesk Civil 3D 2019.1.
