Erfahren Sie, wie Sie Maßpunkte auf automatischen Bemaßungen hinzufügen oder entfernen oder deren Position manuell ändern können.
Mithilfe der manuellen Bearbeitungswerkzeuge in Advance Steel können Sie auch automatische Bemaßungen bearbeiten. Bei diesen Änderungen bleibt die Logik der automatischen Bemaßung erhalten, während für die neu hinzugefügten manuellen Maßpunkte die Funktionsweise der vorhandenen manuellen Bemaßung gilt.
Sie können Punkte mit dem Befehl Punkt löschen auf der Registerkarte Beschriftungen und Bemaßungen
Gruppe Parametrische Bemaßungen
(Punkt löschen) löschen.
Jeder Punkt, den Sie mit diesem Befehl aus einer vorhandenen automatischen oder manuellen Bemaßung entfernen, bleibt auch nach der Aktualisierung gelöscht. Eine Ausnahme besteht nur, wenn das Löschen eines Punkts aus einer manuellen Bemaßung den Anforderungen an das jeweilige Szenario widerspricht.
Sie können manuelle Änderungen an vorhandenen Bemaßungen vornehmen, die durch Advance Steel-Zeichnungsstile automatisch erstellt wurden. Diese Änderungen beinhalten:
- Löschen von Bemaßungen
- Hinzufügen oder Entfernen von Maßpunkten
- Verschieben der Position von Maßlinie oder -text
- Ändern der Maßpunkte
Löschen von Bemaßungen
Sie können problemlos automatische Bemaßungen löschen, ohne dass sich Einstellungen auf das Verhalten auswirken. Eine gelöschte automatische Bemaßung wird nicht mehr angezeigt.
Es gibt verschiedene Szenarios, bei denen gelöschte automatische Bemaßungen oder sogar neue, zuvor nicht vorhandene Bemaßungen nach der Aktualisierung in der Zeichnung angezeigt werden.
-
Gelöschte automatische Bemaßungen werden nach der Aktualisierung wieder angezeigt
Dies geschieht, wenn im Zeichnungsstil mehrere Bemaßungsvorschriften für dasselbe Objekt konfiguriert sind (z. B. Bemaßungen der Steifen entlang der Träger). Diese Art der Konfiguration wird vorgenommen, wenn verschiedene Maßketten für dasselbe Objekt erforderlich sind, die z. B. von der relativen Position des Objekts zur Trägermittelachse abhängen.
Zur Vermeidung unnötiger doppelter Bemaßungsvorschriften für Baugruppen gibt es für Bemaßungen die Option, die Maßketten zu kombinieren und nur eine davon anzuzeigen. Wenn Sie eine der doppelten Bemaßungen manuell löschen, zeigt Advance Steel die Bemaßungsvorschrift, die durch die Kombinationsfunktion "verborgen" war. Die Lösung für den Fall, bei dem das Löschen einer automatischen Bemaßung dazu führt, dass die andere wieder angezeigt wird, besteht darin, die Löschfunktion mehrmals auszuführen und die Zeichnung zu aktualisieren. Nachdem alle Exemplare dieser Bemaßung gelöscht sind, werden sie nicht mehr in der Zeichnung angezeigt. In der gängigen Praxis bestehen diese Bemaßungskombinationen häufig aus 2 oder 3 Ebenen.
-
Gelöschte Bemaßungen werden wieder angezeigt, wenn das Modell neu erstellt wird
Dies kann im folgenden Szenario geschehen: Für einen Träger wird eine Baugruppenzeichnung erstellt, der eine Reihe von durch eine Verbindung erstellten Löchern aufweist. Die Bemaßung an den Löchern wird manuell gelöscht und wird nach der Aktualisierung der Zeichnung nicht mehr angezeigt. Die Verbindung wird dann aus dem Modell gelöscht und neu erstellt (mit oder ohne Löcher an derselben Position auf dem Träger). An diesem Punkt wird die automatische Bemaßung erneut angezeigt, da die Löcher gelöscht und neu erstellt wurden. Selbst wenn sie genau an derselben Stelle erstellt wurden, erkennt Advance Steel sie als neue Objekte, löst die Bemaßungsvorschrift aus und zeigt wieder eine Bemaßung an. Die Bemaßung kann erneut gelöscht werden und die Zeichnung sieht wieder so aus wie vor der Änderung am Modell.
-
Automatische Bemaßungen ändern eventuell ihre Position im Zuge der Aktualisierung nach dem Löschen von Maßketten
Wenn Advance Steel automatische Bemaßungen erstellt, gelten bestimmte Positionierungsregeln, z. B.:
- Geometrie vermeiden
- In Sätzen anordnen
- Eingestellte Abstände zwischen Maßketten und Geometrie verwenden
Wenn Bemaßungen während der Aktualisierung gelöscht werden, positioniert Advance Steel die verbleibenden automatischen Bemaßungen nach derselben Regel aus der Zeichnungsstil, genau so, als wäre die Maßkette nicht manuell aus der erstellten Zeichnung, sondern aus der Definition entfernt worden.

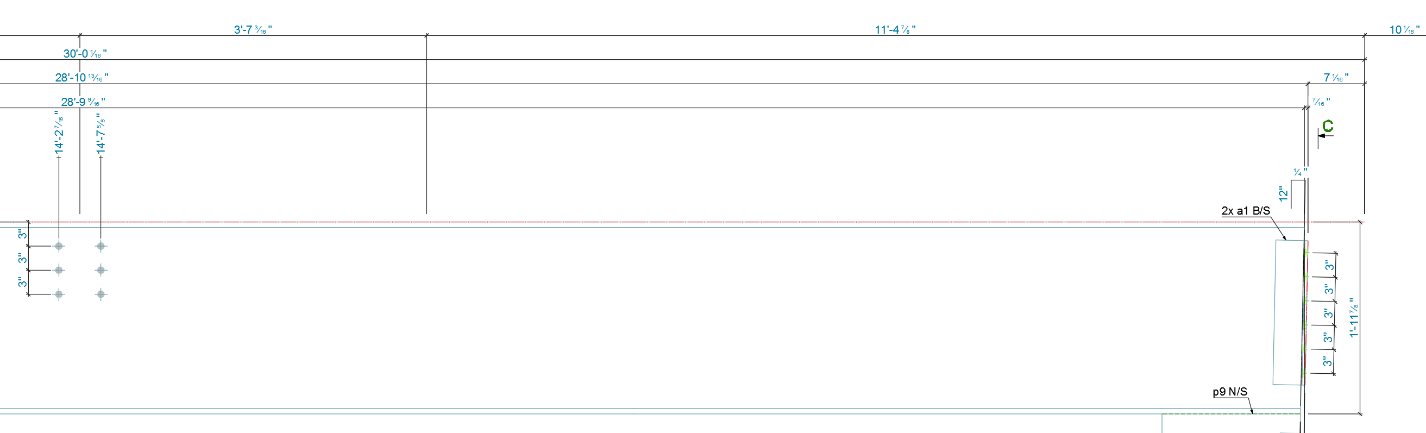

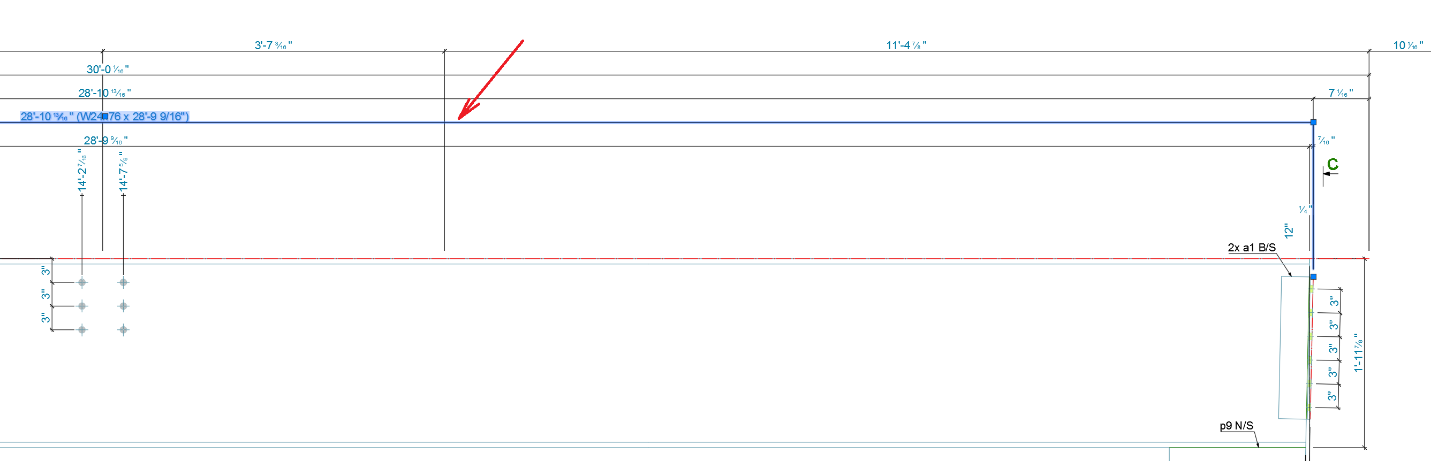

Beispiel: Löschen Sie entsprechend dem folgenden Beispiel eine automatische Bemaßung aus einer Baugruppenzeichnung für einen Träger:

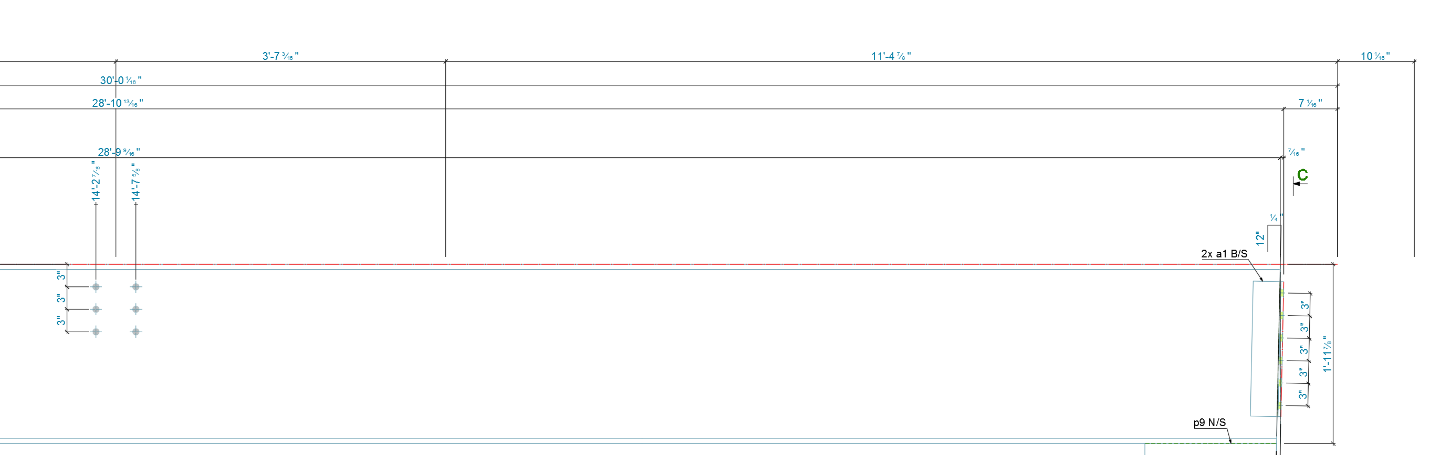

Nach Aktualisierung der Zeichnung ordnen sich die drei Maßketten oberhalb der gelöschten Kette neu an und schließen die Lücke.
Hinzufügen oder Löschen einzelner Punkte auf automatischen Bemaßungen
Mit den Befehlen Punkt löschen und Punkt einfügen können Sie auch automatische Bemaßungen durch manuelle Bearbeitung ändern. Dadurch zeigt die Maßkette ein gemischtes Verhalten, wobei für automatische Punkte die Vorschrift aus dem Zeichnungsstil gilt, während manuelle Maßpunkte sich wie beliebige manuelle Bemaßungen verhalten.
Manuelles Ändern der Position von automatischen Bemaßungen
Wie bereits erwähnt, ordnen sich alle automatischen Bemaßungen in Advance Steel auf Grundlage von Regeln selbst an und können sich auch an bestimmte manuelle Änderungen anpassen. Sie können ihre Position jedoch manuell anpassen. In diesem Fall wird die Verknüpfung zu den automatischen Regeln für die betreffende Bemaßung aufgehoben.

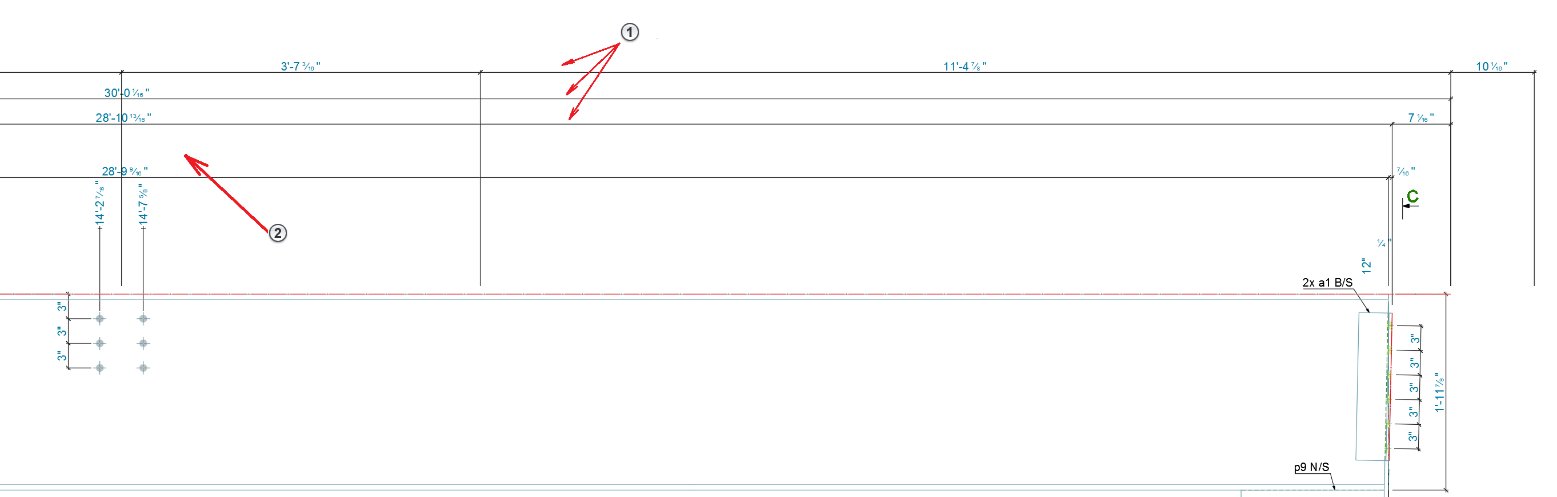

- Die drei manuell neu positionierten Maßketten oberhalb der gelöschten automatischen Maßkette.
- Die durch Löschen der automatischen Maßkette entstandene Lücke.
Nach der Aktualisierung werden die manuell geänderten automatischen Bemaßungen nicht neu positioniert und die Lücke ist weiterhin vorhanden. Eine manuelle Bemaßung könnte in dieser Lücke erstellt werden, ohne dass es wie zuvor beschrieben zu einer Überlagerung kommt.
