Ansichtsbemaßungsstil festlegen

Der Ansichtsbemaßungsstil enthält die Maßtypen, die in der ausgewählten Ansicht erstellt werden. Für die einzelnen Ansichten können unterschiedliche Bemaßungen verwendet werden.

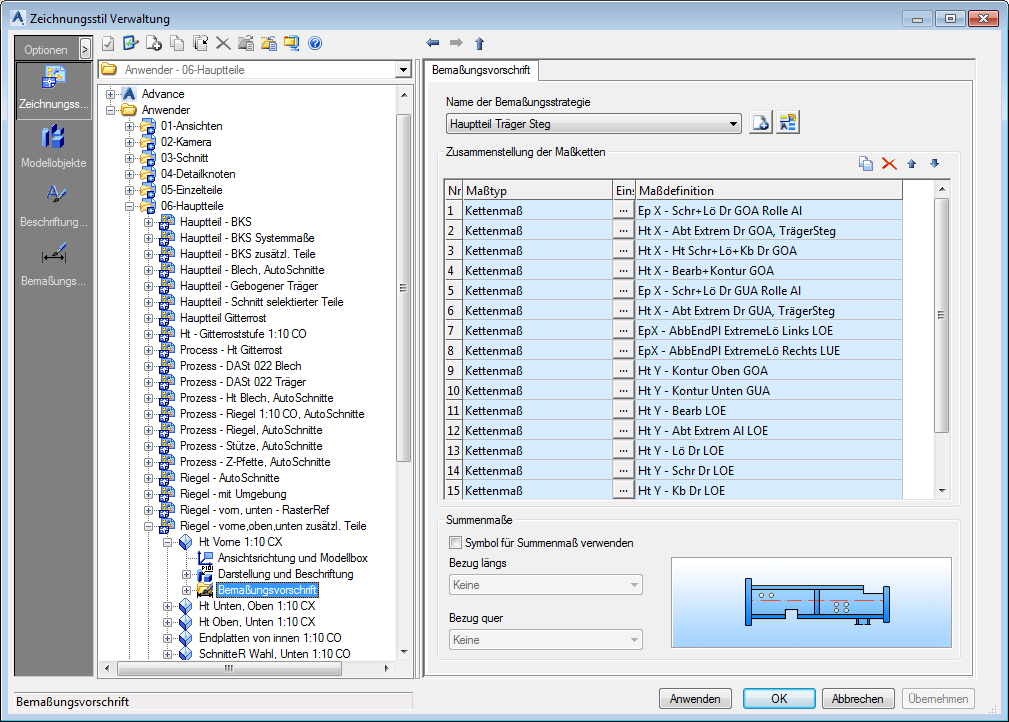

Die Liste der Bemaßungsstile befindet sich auf der Registerkarte Ansicht, und Sie können darauf zugreifen:

• Über die Strukturansicht, indem Sie die Verzweigung Bemaßungsvorschrift wählen.

oder

• Über die Registerkarte Ansichtsdefinition im Bereich Bemaßungsvorschrift, indem Sie auf klicken (Festlegen).

Alle in der ausgewählten Ansicht erstellten Maßketten werden in der Tabelle aufgelistet. Einstellungen für Summenmaße können zusammen mit den Einstellungen für die Maßketten angepasst werden.

Die Eigenschaften jeder Maßkettendefinition können auf der Registerkarte Maßanforderung konfiguriert werden. Sie können auf die Registerkarte Maßanforderung zugreifen, indem Sie in der Liste oder in der Strukturansicht doppelklicken und die Bemaßungsdefinition auswählen.

Achtung: Alle Ansichten, in denen geänderte Maßkettendefinitionen enthalten sind, werden ebenfalls geändert.

Bemaßungsvorschrift festlegen

Anmerkung: Eine Bemaßungsvorschrift ist eine Kombination von Maßketten für eine Detailansicht.

• Wählen Sie eine vordefinierte Bemaßungsvorschrift aus der Liste. Die bestehenden Vorschriften können umbenannt und weitere Definitionen können hinzugefügt werden.

Schaltfläche	Funktion
	Neue Bemaßungsvorschrift definieren Eine Kopie der aktuellen Einstellungen wird erstellt und ein neues Element erscheint in der Dropdown-Liste.
	Bemaßungsvorschrift umbenennen Die aktuellen Einstellungen werden unter einem anderen Namen gespeichert.

Bemaßungsvorschrift ändern

Für die Bearbeitung der Maßkettengruppe stehen vier Schaltflächen auf der rechten Seite im Bereich Zusammenstellung der Maßketten zur Verfügung.

Schaltfläche	Funktion
	Fügen Sie eine neue Maßkette hinzu.
	Löschen Sie eine Maßkette.

Achtung: Alle Ansichten, in denen die geänderte Bemaßungsvorschrift enthalten ist, werden ebenfalls geändert.

Neue Maßkette hinzufügen

Eine neue Maßkette wird aus einer bestehenden Maßkette erstellt.

1. Wählen Sie eine Maßkette, um sie als Vorlage zu verwenden.
2. Klicken Sie auf (Hinzufügen).

Die neue Maßkette wird zur Liste hinzugefügt und kann geändert werden.

Maßkette löschen

1. Wählen Sie die zu löschende Maßkette aus.
2. Klicken Sie auf (Löschen), um die Maßkette aus der Tabelle zu löschen.

Anmerkung: Der erste Eintrag in der Tabelle kann nicht gelöscht werden. Um den in der ersten Zeile der Tabelle stehenden Eintrag zu löschen, müssen Sie ihn zuerst in der Liste nach unten verschieben.

Reihenfolge in der Liste ändern

Die Reihenfolge der Einträge in der Liste der Maßketten kann mithilfe der beiden Pfeilschaltflächen und geändert werden.

Maßkette ändern

Im Bereich Zusammenstellung der Maßketten werden alle in der ausgewählten Ansicht erstellten Maßketten angezeigt.

Sie können eine Maßkette direkt in der Tabelle ändern, indem Sie den Maßtyp und die Maßdefinition aus der Liste wählen.

Nur die Definitionen, die von Advance in der Kategorie Maßanforderung erstellt wurden, können ausgewählt werden. Auf die Einstellungen für die Maßdefinition können Sie durch Doppelklicken auf eine Zeile in der Tabelle zugreifen. Ihre Eigenschaften werden wie unter Maßanforderung beschrieben konfiguriert.

Alle Ansichten, in denen die geänderte Maßkette enthalten ist, werden ebenfalls geändert.

Für den Maßtyp sind die folgenden Optionen verfügbar:

Maßtyp	Beispiel

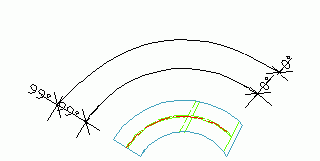

Winkel-AutoLimits
Winkel als Summenmaß
Winkel als Summenmaß von rechts
Winkel als Kettenmaß
Winkel als Summen- und Kettenmaß
Winkel als Summen- und Kettenmaß von rechts

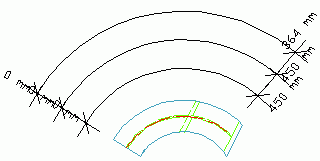

Radiales Summenmaß
Radiales Summenmaß von rechts
Radiales Kettenmaß
Radiales Summen- und Kettenmaß

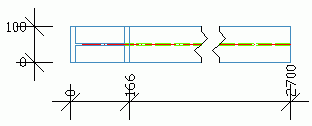

Linear Maß nur Summen
Linear Maß
Linear Maß mit Summen
Linear Maß mit Summen vom Ende
Radial
Neigungsdreieck

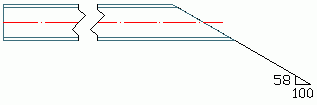

Neigungsdreieck, horizontal	Zeigt die Neigung relativ zur x-Richtung an.

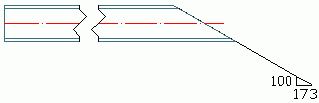

Neigungsdreieck, längste Seite	Zeigt die Neigung relativ zur längsten Seite des Dreiecks an.
Neigungsdreieck, kürzeste Seite	Zeigt die Neigung relativ zur kürzesten Seite des Dreiecks an.
Neigungsdreieck, vertikal	Zeigt die Neigung relativ zur y-Richtung an.

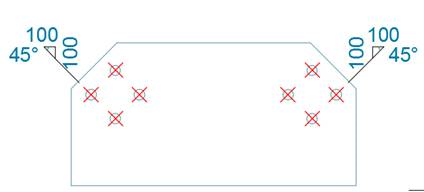

Anmerkung: Die Bemaßung des Neigungsdreiecks wird für symmetrische Lochmuster immer zur Außenseite des Objekts hin erstellt.

Für lineare Maßtypen nehmen Sie weitere Einstellungen in der Spalte Einstellungen vor.

• Klicken Sie auf .

• Mithilfe von Zusammenfassen gleicher Abstände können Sie gleiche Abstände kombinieren.

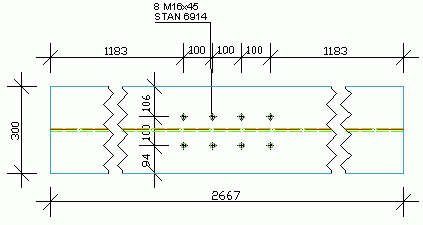

Gleiche Abstände nicht gruppiert

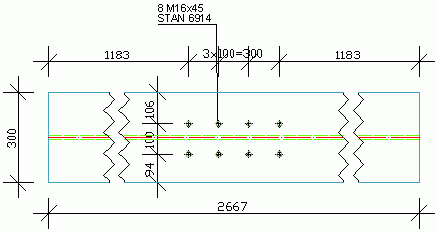

Gleiche Abstände gruppiert

Für einen linearen absoluten Maßtyp stehen zwei weitere Optionen zur Verfügung:

• Unterbrochene Bemaßung: Diese Option steht nicht für relative Kettenmaßtypen zur Verfügung.

• Bemaßungstext in Maßkettenrichtung: Ermöglicht die Festlegung der Position für den Maßkettentext.

Option	Ergebnis

Anpassen der Einstellungen für Summenmaße

Einstellungen für Summenmaße können zusammen mit den Einstellungen für die Maßketten angepasst werden.

• Aktivieren Sie Symbol für Summenmaß verwenden.

Das Symbol wird durch Festlegen von Ordinatenbezug und Position platziert.

Bezug längs
Linke Seite des Hauptelements.
Linke Seite der Struktur.
Rechte Seite des Hauptelements.
Rechte Seite der Struktur.

Bezug quer	Beschreibung
Oberhalb	Das Symbol wird darüber platziert.
Unterhalb	Das Symbol wird darunter platziert.
