Intelligente Maßpunkte springen zu nahe gelegenen gültigen Punkten

Die intelligenten Maßpunkte verfügen über eine Funktion, mit der sie auch auf ungültigen Punkten funktionieren, sofern sich ein nahe gelegener Punkt entlang der Richtung befindet, die lotrecht zum Träger liegt.

Diese Funktion verursacht das „Springen“ während des Updates, wobei die Maßlinie erweitert oder gekürzt wird.

Häufig wird der Mittenpunkt eines Trägerendes anstelle der Trägerecken für eine Maßlinie entlang der Trägerlänge ausgewählt. Da der Mittenpunkt an den Ecken des Trägers ausgerichtet wird, „springt“ der Punkt während der Aktualisierung zu einer der Ecken.

Dieses Verhalten hat folgende Merkmale, die berücksichtigt werden sollten:

  1. Es bietet mehr Flexibilität bei ungültigen Maßlinien, wodurch Advance Steel diese ungültigen Punkte für künftige Aktualisierungen in gültige Punkte verwandeln kann.
  2. Es funktioniert nur in den Fällen, in denen „springende“ Punkte nicht den Bemaßungswert ändern, sodass die Bewegung stets entlang einer Richtung verläuft, die lotrecht zur Bemaßungsrichtung verläuft.
  3. Die Punkte, die dieses Verhalten auslösen, werden durch Advance Steel mit einem Fähnchen als ungültig (mit einem roten Kreis) markiert.
Vor Aktualisierung Nach Aktualisierung

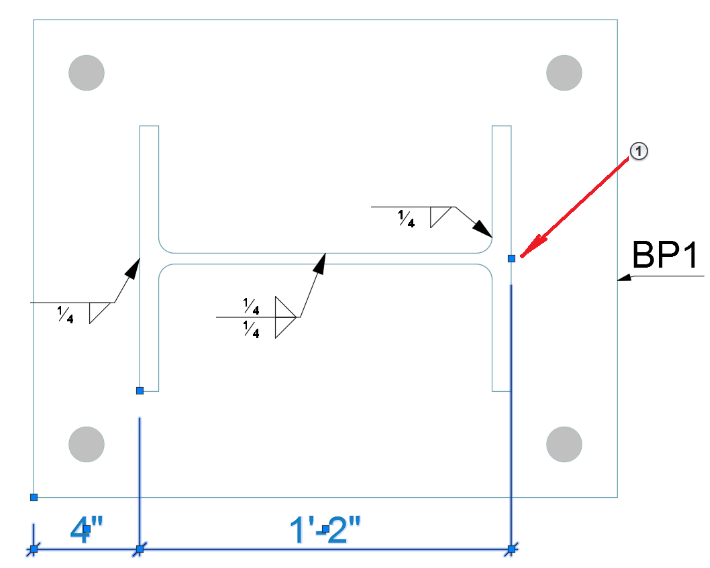

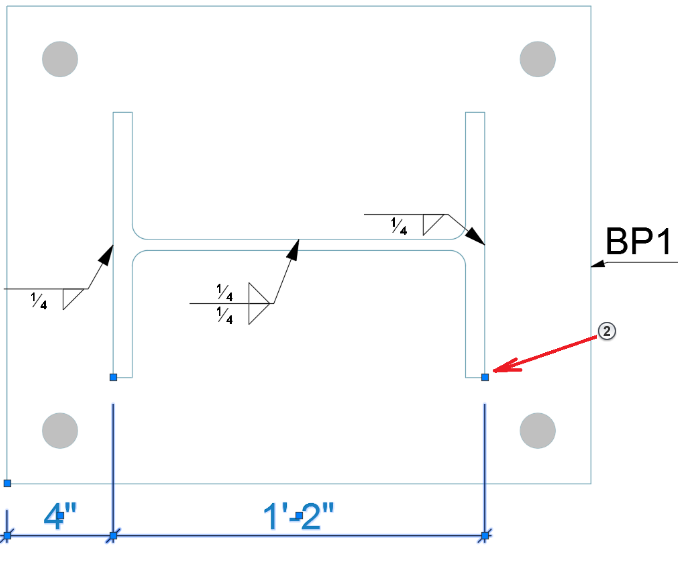

Mittenpunkt des Trägerflansches Der Maßpunkt ist zu einer gültigen intelligenten Bemaßung gesprungen.
