Erfahren Sie, wie Sie die Schnittsymbol-Ressourcendatei zur Verwendung der Symbole in den Zeichnungen konfigurieren.
Die Schnittsymbol-Ressourcendateien befinden sich im Vorgabespeicherort: C:\ProgramData\Autodesk\Advance Steel 2020\[INSTALLATIONSSPRACHE]\Shared\Support\Symbols.
Von diesem Speicherort aus liest Advance Steel jedes Symbol, das in einer bestimmten Situation verwendet werden muss. Die vordefinierten Dateien und die benutzerdefinierten Dateien müssen im selben Ordner gespeichert werden.
- Allgemeine Anordnung
- Werkstattzeichnungen (Baugruppen- und Bauteilzeichnungen)
- Schweißnahtvorbereitung

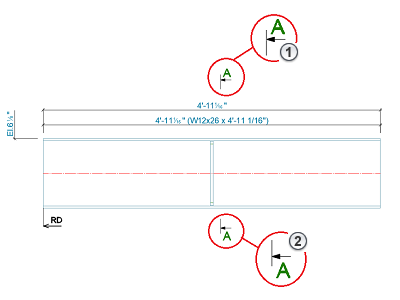

1 – Schnittsymbol nach oben
2 – Schnittsymbol nach unten
- Gehen Sie zur Registerkarte Start oder zur Registerkarte Extras
Gruppe Einstellungen oder Gruppe Werkzeuge, und klicken Sie auf
(Management Tools).
- Gehen Sie in Management Tools zur Kategorie Voreinstellungen Zeichnung-Beschriftung/Allgemein.
- Wechseln Sie zu den folgenden Voreinstellungen:
- DWG-Datei mit Schnittsymbol nach unten für Übersichtsschnitte
- DWG-Datei mit Schnittsymbol nach unten für Schnitte auf Fertigungsplänen
- DWG-Datei mit Schnittsymbol nach unten für Schweißvorbereitungs-Schnitte
- DWG-Datei mit Schnittsymbol nach oben für Übersichtsschnitte
- DWG-Datei mit Schnittsymbol nach oben für Schnitte auf Fertigungsplänen
- DWG-Datei mit Schnittsymbol nach oben für Schweißvorbereitungs-Schnitte
Schreiben Sie im Feld Wert Eigenschaften den DWG-Dateinamen für die Schnittsymbol-Ressource (CutSymbolUp.dwg, CutSymbolDown.dwg, CutSymbolUpGA.dwg, CutSymbolDownGA.dwg).
Anmerkung: Wenn Sie denselben DWG-Dateinamen für ein Paar von Voreinstellungen verwenden, die die Schnittsymbol-Ressource für einen der drei verschiedenen Typen von Detailzeichnungen steuern, verwendet Advance Steel dieselbe Ressourcendatei für beide durch den Befehl Schnittansicht erstellte Symbole.
