- Klicken Sie auf
. Stattdessen können Sie auch das Werkzeug Erweitertes benutzerspezifisches Stützenraster auf der Werkzeugpalette Gestaltung auswählen.
- Klicken Sie im Dialogfeld Stützenraster auf das Optionsfeld Radial.

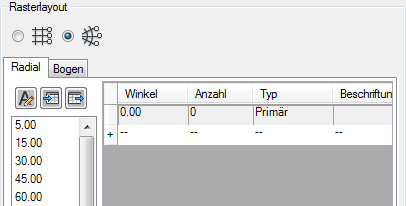

- Klicken Sie auf die Registerkarte Radial.
- Bestimmen Sie zum Hinzufügen des ersten Felds zum Raster den gewünschten Winkel (z. B. 15°), und klicken Sie auf den entsprechenden Wert in der Werteliste links. Tipp: Sie können den Wert für den Feldwinkel entweder direkt nach dessen Eingabe bearbeiten, oder Sie können die Liste der vorkonfigurierten Standardwerte bearbeiten.
- Bei einem Raster mit regelmäßigen Winkeln stehen Ihnen zum Generieren von Rasterfeldern zwei Optionen zur Verfügung:
- Geben Sie unter Anzahl die Anzahl der Rasterfelder ein, die im Raster vorhanden sein sollen. Auf diese Weise wird die angegebene Anzahl von Feldern mit identischem Winkel generiert. Dies ist die schnellste Methode, lässt aber das Einstellen unterschiedlicher Rasternummerierungstypen für einzelne Zeilen oder ein Ändern der Breite eines bestimmten Felds nach dem Einfügen nicht zu.
- Klicken Sie auf die rechte Seite der letzten Zeile. Auf diese Weise wird eine neue Zeile mit den Einstellungen der letzten hinzugefügt. Tipp: Sie können auch eine ganze Zeile auswählen (auf die linke Seite der Zeile klicken), dann mit der rechten Maustaste klicken und die Befehle zum Kopieren und Einfügen verwenden.
- Wählen Sie unter Typ, ob die das Feld begrenzende Rasterlinie als primäre oder sekundäre Rasterlinie beschriftet werden soll. Standardmäßig werden primäre Rasterlinien ausgewählt. Anmerkung: Die Spalte Beschriftung ist schreibgeschützt und zeigt die Rasterbeschriftung für die verknüpfte Rasterlinie an. Sie können die Beschriftung des Rasters unter Beschriftungsblock-Parameter ändern.
- Geben Sie einen Wert für den Innenradius des Rasters ein.
- Legen Sie fest, ob das Raster im Uhrzeigersinn oder gegen den Uhrzeigersinn entwickelt werden soll.
- Fahren Sie mit der Registerkarte Bogen fort, und fügen Sie dort auf dieselbe Weise Rasterfelder hinzu.
- Legen Sie bei Bedarf weitere Eigenschaften Ihres Rasters fest:
- Drücken Sie die EINGABETASTE, und fügen Sie das Raster in die Zeichnung ein.

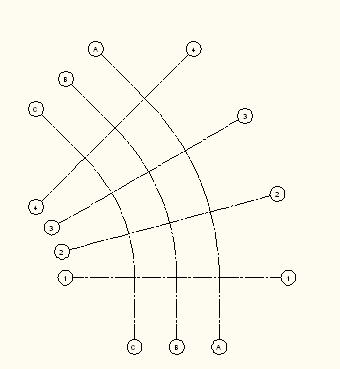

Daraus resultiert ein Rasterfeldabstand.
