Mit dem Dialogfeld Stützenraster können Sie verschiedene Eigenschaften der erweiterten benutzerspezifischen Stützenraster definieren und bearbeiten.

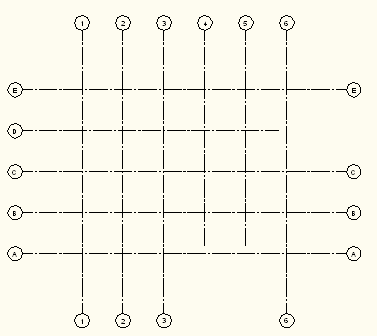

Variable Rasterlinien für jede Rasterseite
Sie können für jede der vier Rasterseiten eine unterschiedliche Anzahl von Rasterlinien definieren.
Verwenden der primären und sekundären Rasternummerierung
Sie können bei der Beschriftung eines Rasters die primäre und sekundäre Nummerierung verwenden.

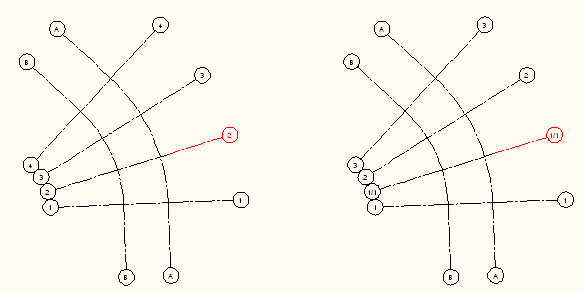

Einfügen einer Rasterlinie mit sekundärer Nummerierung
Sie können Rasterlinien mit einem sekundären Nummerierungsschema während der Rastererstellung oder zu einem späteren Zeitpunkt hinzufügen.
Selektive Rasternummerierung pro Rasterseite
Sie können die Anzeige von Beschriftungen für jede einzelne Rasterseite definieren. Diese Entscheidung treffen Sie während des Einfügens des Rasters. Sie können Rasterbeschriftungen jedoch auch später hinzufügen.
Rastereigenschaften
Im Dialogfeld für das erweiterte benutzerspezifische Stützenraster können Sie folgende Eigenschaften des Stützenrasters steuern:
- Orthogonale oder radiale Rasterform
- Anzahl der Rasterlinien
- Vertikale und horizontale Rasterfeldgröße
- Innenradius des Rasters (radiales Raster)
- Richtung des Rasters im Uhrzeigersinn oder gegen den Uhrzeigersinn (radiales Raster)
- MV-Block für Rasterbeschriftung
- Nummerierungs-/Buchstabenschema für Rasterbeschriftung
- Präfixe für Rasterbeschriftungen
- Rasterüberstand
- Versatz der Rasterbeschriftung
