다음 절차에 따라 도면이 호스트 도면에 의해 중첩으로 참조될 때 외부 참조 도면의 객체가 외부 참조의 화면표시 구성에 사용되는지 여부를 지정하십시오.
기본적으로, 중첩 및 부착된 외부 참조 도면의 객체는 모두 호스트 도면에 지정된 화면표시 구성을 사용합니다. 이 과정은 외부 참조 중첩이 호스트 도면의 화면표시 구성이 아닌 자신의 화면표시 구성만 사용하도록 지정하는 방법을 설명합니다. 이 옵션을 설정하지 않은 경우, 외부 참조 도면의 객체는 자신의 화면표시 구성을 사용하거나 호스트 도면의 화면표시 구성을 사용할 수 있습니다. 첨부파일로 참조되는 외부 참조 도면은 화면표시 구성 그룹 중 하나를 사용할 수 있습니다.

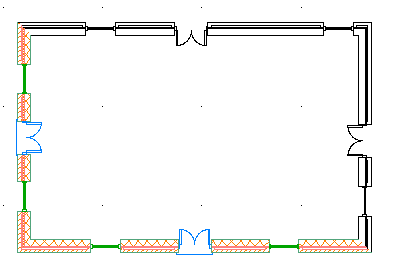

다음 예에서 중첩으로 삽입된 외부 참조 도면의 객체는 화면 화면표시 구성(북쪽 및 동쪽 벽, 문, 창)을 사용합니다. 호스트 도면은 중간 상세 화면표시 구성을 사용합니다(남쪽 및 서쪽 벽, 문, 창).
호스트 도면의 활성 화면표시 구성을 사용하지 않는 외부 참조 중첩
- 다른 도면에서 참조하려는 도면을 엽니다.
유틸리티 도면 설정을 클릭합니다. - 화면표시 탭을 클릭합니다.
- 도면 기본 화면표시 구성에서 외부 참조 중첩으로 사용할 때 초기에 이 도면의 기본 화면표시 구성 사용을 선택합니다.
외부 참조 도면이 자신의 화면표시 구성을 사용하거나 호스트 도면의 화면표시 구성을 사용하려면 이 옵션의 선택을 해제합니다.
객체가 현재 도면의 화면표시 구성만 사용하도록 지정
- 확인을 클릭합니다.
