Autodesk Civil 3D 2020.1의 새로운 기능

Autodesk® Civil 3D® 2020.1 Update에는 다음과 같은 새로운 기능 및 개선 사항이 포함되어 있습니다.

설계 효율성 업데이트

• 레일 리본 탭에서 다음 명령을 사용하여 레일 선을 작성 및 편집하고 내보냅니다.


  왼쪽, 중심 및 오른쪽 레일 선을 나타내는 레일 선형에서 동적 3D 폴리선 또는 형상선을 작성할 수 있습니다.

  • 레일 선은 지정된 공차 또는 간격을 기반으로 공통 측점 표시를 통해 작성되며 상위 레일 선형, 종단 및 캔트에 대한 수정 사항에 맞게 동적으로 조정됩니다.
  • 레일 선 측점 데이터는 디자인 검증 및 다른 응용프로그램에서의 사용을 위해 CSV 파일로 내보낼 수 있습니다.

  자세한 내용은 레일 선을 참조하십시오.

• 이제 레일 플랫폼 모서리를 작성할 때 프랑스 및 독일 설계 규칙을 사용할 수 있습니다.

  레일 플랫폼 모서리를 작성 중인 경우, 사용할 설계 규칙 파일로 France_Metric.json 또는 Germany_Metric.json을 선택할 수 있습니다. 자세한 내용은 플랫폼 모서리 작성/편집 대화상자를 참고하십시오.

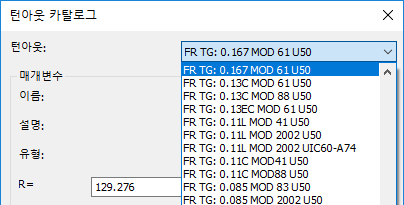

• 레일 턴아웃 카탈로그가 SNCF 표준을 기준으로 프랑스 턴아웃을 포함하도록 확장되었습니다.

  주: 이 업데이트를 설치한 후에 업데이트된 레일 턴아웃 카탈로그에 액세스하려면 C:\ProgramData\Autodesk\C3D 2020\kor\Data\Railway Design Standards\에서 C3D_TurnOut.xml 백업 사본을 만든 다음, C3D_TurnOut.xml을 삭제합니다. 턴아웃 명령을 사용하면 업데이트된 C3D_TurnOut.xml 파일이 설치 폴더에서 철도 설계 표준 폴더로 복사됩니다.
• 종단 뷰에서 압력식 관망을 보려면 새 옵션을 사용합니다.
  • 이제 부속 및 부속품 스타일에서 요소를 경계, 카탈로그 정의 블록 또는 사용자 정의 블록으로 표시하는 옵션을 사용할 수 있습니다. 기본 요소를 마스킹하고, 종단 뷰 범위에서 요소를 자르고, 종단 뷰에서 요소를 해칭하는 옵션을 선택할 수도 있습니다.

    종단 뷰의 요소 경계	활성화된 요소 마스킹	종단 뷰 범위에서 잘라낸 요소	요소에 표시된 해칭

    요소를 경계 또는 블록으로 표시하기 위한 옵션 및 마스킹 및 자르기를 위한 옵션이 부속 및 부속품 스타일 대화상자의 새 종단 탭에서 제공됩니다. 자세한 내용은 종단 탭(부속 스타일 대화상자) 및 종단 탭(부속품 스타일 대화상자)을 참조하십시오.

    해칭 옵션은 부속 및 부속품 스타일 대화상자의 표시 탭에서 사용할 수 있습니다. 자세한 내용은 표시 탭(부속품 스타일 대화상자) 및 표시 탭(부속 스타일 대화상자)을 참조하십시오.

  • 이제 종단 뷰에서 압력식 관망에 대한 정보를 표시하기 위해 밴드 스타일을 종단 뷰에 추가할 수 있습니다.

• 중력식 관망 분석 명령에서 다음과 같은 개선 사항을 사용합니다.
  • 에너지 및 동수경사선 계산은 이제 기본 분석 유형입니다.
  • 이제 에너지 및 동수경사선 계산이 분석 유형으로 선택된 경우 강우 배수 데이터가 보고서에 포함됩니다.
  • 이제 지정된 방수위 조건이 동일한 관망에서 분석을 다시 실행할 때 선택된 상태로 유지됩니다.

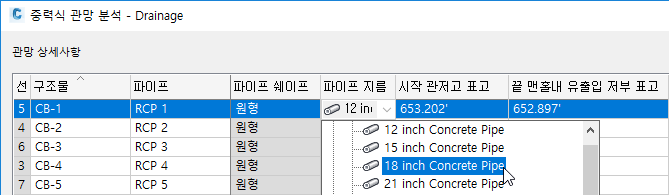

  • 현재 요소 리스트의 파이프는 관망 상세사항 페이지의 드롭다운 리스트에서 선택할 수 있습니다.

    주: 파이프 크기 조정 및 관저고 재설정 분석 유형을 사용하여 관망의 크기를 조정할 때 필요에 따라 요소 크기가 카탈로그의 요소 리스트에 추가됩니다. 자세한 내용은 중력식 관망 분석 및 크기 조정에 대해를 참조하십시오.

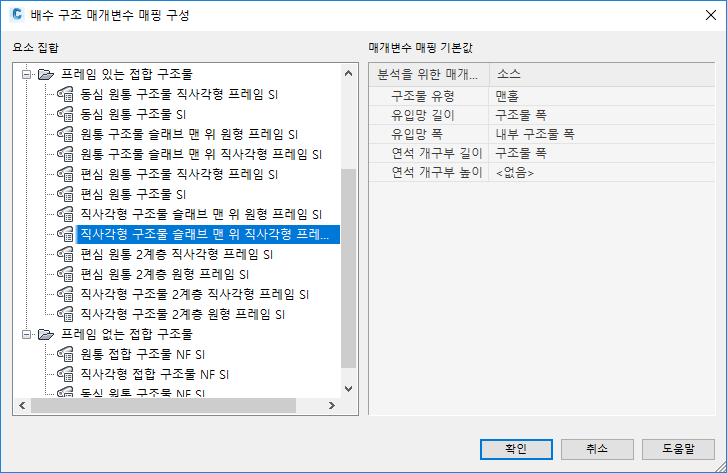

  • 새 배수 구조물 매개변수 매핑 피쳐를 사용하여 요소 작성기 요소의 매개변수를 중력식 관망 분석 명령에 필요한 매개변수에 매핑합니다.

    이러한 요소에 대한 매핑을 설정하고 적용하면 기본적으로 중력식 관망 분석 내에서 해당 매개변수 값을 사용할 수 있게 됩니다.



    자세한 내용은 중력식 관망 분석을 위해 배수 구조물 매개변수를 매핑하려면을 참조하십시오.

    주: Infrastructure Parts Editor로 작성한 요소에는 중력식 관망 분석 명령에 필요한 매개변수가 이미 있으며 매핑이 필요하지 않습니다.
  • 구조물당 다중 유역이 이제 중력식 관망 분석에 대해 지원됩니다.

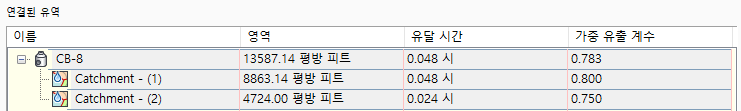

    • 이제 구조물 특성 대화상자의 연결 탭에 구조물에 연결된 유역을 보여주는 연결된 유역 섹션이 있습니다.

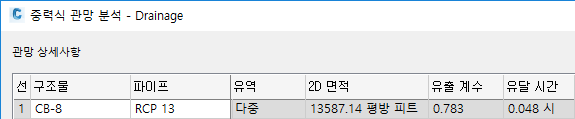

    • 중력식 관망 분석 대화상자에서는 결합된 영역, 가장 긴 유달 시간, 가중 유출 계수가 유역에 대해 표시되며 이러한 값은 분석 계산에 사용됩니다.

  • 이제 구조물 특성 대화상자 및 중력식 관망 분석 대화상자에서 바로 유역 정보를 정의할 수 있습니다.
    • 영역, 유달 시간 및 가중 유출 계수 필드에서 값을 정의하여 구조물 특성 대화상자의 연결 탭에 바로 유역 정보를 입력할 수 있습니다.

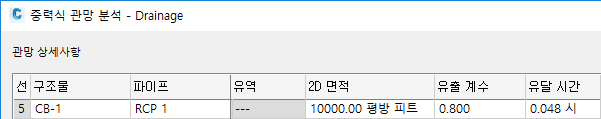

    • 2D 영역, 유출 계수 및 유달 시간 값을 입력하여 중력식 관망 분석 대화상자의 관망 상세사항 페이지에 바로 유역 정보를 입력할 수도 있습니다.


생산 효율성 업데이트

• 향상된 참조 템플릿 피쳐를 사용하여 스타일과 설정을 관리합니다.
  • 템플릿에서 호스트 도면에 참조될 구성요소를 조정하기 위해 참조 템플릿을 미리 설정할 수 있습니다.

    도면 DWT 파일을 열어 둔 경우, 스타일 패널에서 새 참조 템플릿 기본값 설정 명령을 사용할 수 있습니다.



    이 명령을 사용하여 참조 템플릿을 설정합니다. 기본적으로 참조 템플릿을 설정할 때 선택한 항목만 호스트 도면에 참조됩니다. 자세한 내용은 참조 템플릿을 설정하려면을 참조하십시오.

  • 추가 참조 템플릿을 도면에 부착하면 경고 기호와 툴팁을 통해 중복 항목에 대한 경고가 표시됩니다.


    사용되는 구성요소를 변경하려면 템플릿 우선순위를 변경하거나 우선순위가 더 낮은 템플릿의 구성요소가 사용되도록 우선순위가 더 높은 템플릿에서 선택을 취소하면 됩니다.

    자세한 내용은 참조 템플릿을 설정하려면을 참조하십시오.

  • AeccRefTemplateAutoUpdate 시스템 변수의 새 값을 사용하여 호스트 도면의 도면층 특성이 참조 템플릿에서 덮어쓰기되는 것을 방지할 수 있습니다.

    변수 값을 2로 설정하면 호스트 도면의 도면층 특성에 대한 변경 사항이 참조 템플릿에 의해 재지정되지 않습니다. 자세한 내용은 참조 템플릿에 대해 작업하려면을 참조하십시오.

• 데이터 바로 가기 관리 명령이 현재 경로가 여전히 유효한 경우 다른 데이터 바로 가기 프로젝트 경로를 지정하기 위한 다음과 같은 피쳐로 업데이트되었습니다.

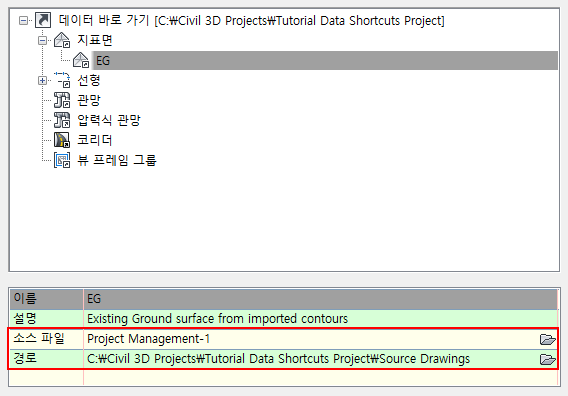

  • 사용할 수 있는 데이터 바로 가기 프로젝트에 대한 다른 유효한 경로가 있는 경우 데이터 바로 가기 관리자 대화상자에서 대체 데이터 바로 가기 소스 파일 또는 경로를 찾아 해당 경로를 지정할 수 있습니다.


    대체 소스 파일 또는 경로를 선택하고 나면 바로 가기를 업데이트하는 데 사용할 수 있는 대화상자가 표시됩니다. 원래 경로를 참조하는 도면 객체가 대체 경로를 참조하도록 업데이트됩니다.

  • 유효한 대체 경로를 작업 폴더로 지정한 다음, 데이터 바로 가기 관리 대화상자에서 링크 버튼을 사용하여 객체에 대한 링크를 변경할 수도 있습니다. 이전에는 링크 버튼을 사용하여 해당 링크를 다른 유효한 경로로 변경하려고 시도하는 경우 이벤트 뷰어에 참조가 이미 존재한다는 메시지가 표시되었습니다.
• 새 시스템 변수 PipeNetworkSyncMode를 사용하여 호스트 도면을 열 때 데이터 참조 관망의 동기화를 제어합니다. PipeNetworkSyncMode의 다음 설정을 사용할 수 있습니다.

  값	설명
  0	관망의 지오메트리가 소스 도면에서 변경된 경우, 호스트 도면을 열 때 데이터 참조 관망이 자동으로 동기화됩니다.
  1	관망의 지오메트리 또는 파이프나 구조물의 이름 또는 설명이 소스 도면에서 변경된 경우, 호스트 도면을 열 때 데이터 참조 관망이 자동으로 동기화됩니다. 주: 기본 설정입니다.
  2	관망이 소스 도면에서 변경되는지 여부와 관계없이, 호스트 도면을 열면 데이터 참조 관망이 항상 자동으로 동기화됩니다.

공동 작업 및 데이터 교환 업데이트

• 다음과 같은 피쳐를 사용하여 ArcGIS 데이터를 Civil 3D 도면에 가져오고 ArcGIS에서 사용하기 위해 데이터를 다시 저장 및 게시하고 내보냅니다.
  • Autodesk Connector for ArcGIS: Autodesk Connector for ArcGIS를 사용하여 ArcGIS 데이터를 Civil 3D 도면에 가져옵니다. ArcGIS에 로그인한 다음, 관심 영역, 사용할 데이터 세트 및 ArcGIS 데이터에서 작성할 Civil 3D 객체 유형을 지정합니다. 자세한 내용은 ArcGIS 데이터를 Civil 3D에 가져오려면을 참조하십시오.
  • 데이터 원본 관리자: 편집된 Civil 3D 객체를 ArcGIS에 다시 저장하고 데이터 세트를 제거합니다. 자세한 내용은 도면에서 ArcGIS 데이터 세트를 관리하려면을 참조하십시오.
  • ArcGIS로 게시: Civil 3D 객체를 ArcGIS로 게시합니다. ArcGIS에 로그인한 다음, 게시할 Civil 3D 객체를 지정하고, 도면층을 정의하고, 태그를 추가하고, 게시 위치를 지정합니다. 게시된 컨텐츠를 ArcGIS 그룹과 공유할지 여부 및 이 컨텐츠의 편집 가능 여부도 지정할 수 있습니다. 자세한 내용은 Civil 3D 객체를 ArcGIS로 게시하려면을 참조하십시오.
  • FGDB로 내보내기: Civil 3D 객체를 ArcGIS에서 사용될 수 있는 FGDB(파일 지리 데이터베이스)로 내보냅니다. 내보낼 Civil 3D 객체를 지정한 다음, 파일 지리 데이터베이스의 이름 및 위치를 지정합니다. 자세한 내용은 Civil 3D 객체를 FGDB(파일 지리 데이터베이스) 형식으로 내보내려면을 참조하십시오.
• 형상선을 LandXML 파일로 내보내고 LandXML 파일에서 형상선을 가져오기 위해 향상된 방법을 사용합니다.
  • 이제 형상선(선형 및 코리더에서 작성된 형상선 등)을 LandXML 파일로 내보낼 수 있습니다.
    주: 형상선은 선형 또는 코리더에서 바로 LandXML 파일로 내보낼 수 없으며 내보내기 전에 먼저 객체에서 작성해야 합니다.

    자세한 내용은 내보내기 탭(LandXML 설정 대화상자)을 참조하십시오.

  • 선형에서 작성하여 내보낸 형상선은 형상선과 함께 선형을 내보내고 가져올 때 상위 선형에 대해 동적으로 유지됩니다.

    자세한 내용은 내보내기 탭(LandXML 설정 대화상자)을 참조하십시오.

  • 이제 LandXML 설정 대화상자의 옵션을 선택하여 LandXML 소스 파일에서 지정된 부지의 형상선을 가져올 수 있습니다.


    자세한 내용은 가져오기 탭(LandXML 설정 대화상자)을 참고하십시오.

  • 지표면 브레이크라인을 형상선으로 가져오는 작업이 브레이크라인의 동적 특성을 유지하도록 향상되었습니다. LandXML 파일을 도면에 가져온 후, 브레이크라인 데이터에서 작성된 형상선을 편집할 수 있으며 해당 지표면이 업데이트됩니다.

    자세한 내용은 가져오기 탭(LandXML 설정 대화상자)을 참고하십시오.

기타 업데이트

• 코리더 재건 횡단구성요소에 있는 일부 오버레이 경사 옵션의 동작이 업데이트되었습니다.
  • 플래핑으로 사용자 정의 매개변수의 동작이 경사 공차 내부 및 외부 상황에서 변경되었습니다.
  • 플래핑 없이 사용자 정의 및 내부/외부 차선 편경사 매개변수의 동작이 경사 공차의 외부 상황에서 변경되었습니다.

  자세한 내용은 코리더 재건 횡단구성요소에 대한 업데이트를 참조하십시오.

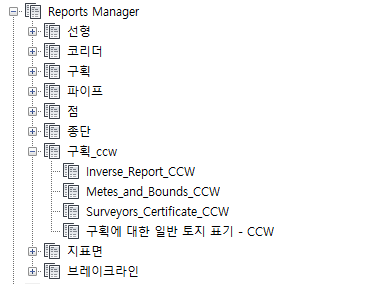

• 이제 구획 정보를 시계 반대 방향으로 보고할 수 있는 보고서를 도구공간의 도구 상자 탭에서 이용할 수 있습니다.
