Autodesk® Civil 3D® 2020의 새로운 기능

Autodesk® Civil 3D® 2020에는 다음과 같은 새로운 기능과 향상된 기능이 포함되어 있습니다.

설계 효율성 업데이트

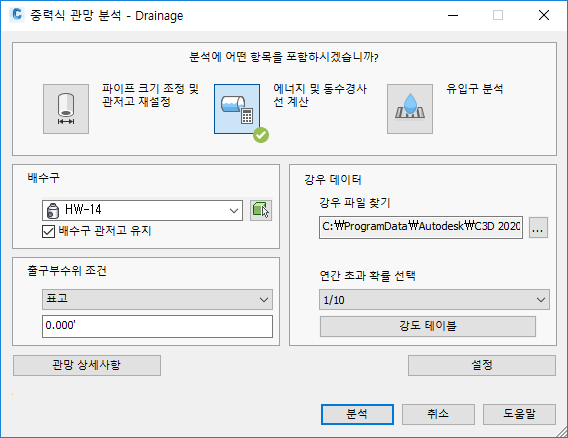

  • 업데이트된 중력식 관망 분석 명령을 사용하여 관망을 분석하고 결과를 관망에 적용합니다.

    업데이트된 명령은 모덜리스 대화상자를 사용하므로 다른 작업을 수행하는 동안 이 대화상자를 열어 둘 수 있습니다.

    이 명령을 사용하여 다음의 분석 유형을 수행할 수 있습니다.

    • 파이프 크기 조정 및 관저고 재설정: 파이프를 통과하는 흐름을 분석한 다음 흐름을 수용하도록 파이프 크기를 조정하고 관저고를 재설정합니다.
    • 에너지 및 동수경사선 계산: 에너지 및 동수경사선을 계산하고 시스템의 각 선이 정상 상태인지, 초과 또는 범람했는지 보고합니다.
    • 유입구 분석: 유입구의 용량을 분석하고 각 유입구의 흐름, 깊이 및 확산을 보고합니다.

    자세한 내용은 중력식 관망 분석 및 크기 조정에 대해를 참조하십시오.

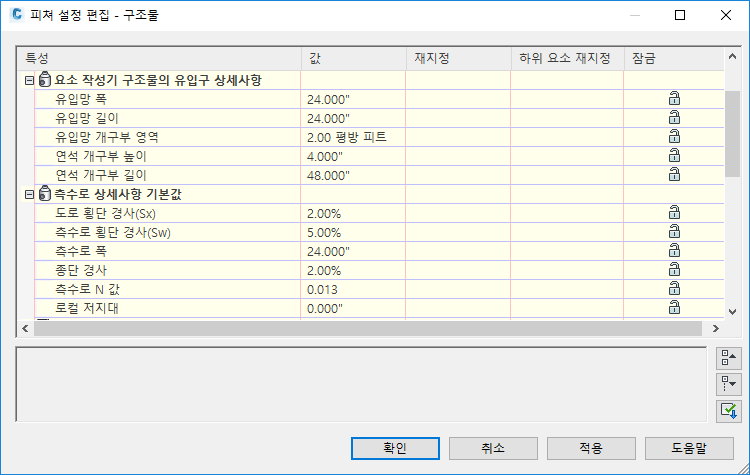

  • 새 구조물 피쳐 설정을 사용하여 중력식 관망 분석 명령에서 사용할 수 있는 기본값을 지정합니다.

    자세한 내용은 중력식 관망 분석 및 크기 조정 정보 및 피쳐 설정 편집 - 구조물 대화상자를 참고하십시오.

  • Autodesk Storm and Sanitary Analysis는 다음 기능으로 업데이트되었습니다.
    • 출구부수위 조건은 다중 강우 이벤트를 실행하는 동안 각 강우에 대해 별도로 설정할 수 있습니다.
    • 치수 없음 수위도에 대한 최대 비율 계수를 각 하위 유역에 대해 설정할 수 있습니다.
    • 고급 배수 시스템®(ADS) 및 CULTEC®의 새로운 저장소 챔버 및 업데이트된 저장소 챔버를 사용할 수 있습니다.
  • 현 기준 측점 표시를 사용하는 선형에 대한 선형 보고서에서는 이제 현 기준 계산을 측점 값 및 끝 측점을 보고하는 데 사용할 수 있습니다.
  • 이제 중국어 설계 표준이 레일 플랫폼 설계에 대해 지원됩니다. 레일 플랫폼 모서리를 작성하거나 편집할 때 China_Metric.json 설계 조건 파일을 선택할 수 있습니다. 자세한 내용은 플랫폼 모서리 작성/편집 대화상자를 참고하십시오.

생산 효율성 업데이트

  • Civil 3D용 Autodesk Dynamo 명령을 사용하여 Autodesk Civil 3D에서 작업 및 워크플로우를 자동화하는 스크립트를 개발하고 실행합니다.

    Civil 3D용 Autodesk Dynamo는 Autodesk 데스크탑 앱과 Autodesk 계정을 통해 개별 설치할 수 있는 시각적 프로그래밍 응용프로그램입니다.

    이 응용프로그램을 설치한 후에 Civil 3D의 관리 리본 탭에서 Dynamo 관련 명령을 사용할 수 있습니다.

    자세한 내용은 Civil 3D용 Autodesk Dynamo 정보를 참고하십시오.

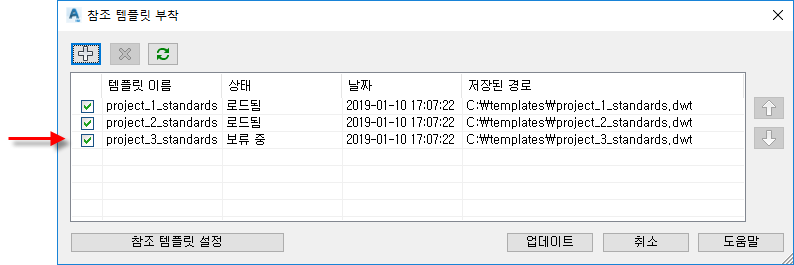

  • 추가 참조 템플릿을 도면에 첨부하는 경우, 이제 템플릿은 템플릿 리스트의 맨 아래에 추가되며 이전에 첨부한 템플릿에 이미 지정되어 있는 사용자화된 설정이 유지됩니다.

    자세한 내용은 참조 템플릿에 대해 작업하려면을 참조하십시오.

  • 이름이 SyncDrefPsetToSource인 새 시스템 변수를 사용하여 데이터 바로 가기 참조를 동기화할 때 특성 세트가 동기화되는 여부를 제어할 수 있습니다. SyncDrefPsetToSource의 다음 설정을 사용할 수 있습니다.
    값 설명
    0

    특성 세트가 관련 데이터 참조 객체가 동기화될 때 동기화되지 않습니다.

    1

    특성 세트가 관련 데이터 참조 객체가 동기화될 때 동기화됩니다.

    소스 도면에서 객체가 변경된 경우에만 호스트 도면에서 특성 세트 동기화가 발생합니다.

    • 객체가 소스 도면에서 변경된 경우, 객체와 관련 특성 세트가 호스트 도면에서 동기화됩니다.
    • 객체가 소스 도면에서 변경되지 않은 경우, 객체와 관련 특성 세트가 호스트 도면에서 동기화되지 않습니다.
      주: 특성 세트가 소스 도면에서 변경된 경우, 객체가 소스 도면에서 변경되지 않으면 특성 세트가 동기화되지 않습니다.
  • 편경사 및 캔트 변경사항 관련 데이터 바로 가기 동기화가 향상되었습니다. 이러한 향상된 기능은 원시 선형에서 더 많은 유형의 편경사 및 캔트 매개변수가 변경되는 경우 데이터 참조 선형을 동기화하라는 프롬프트를 표시합니다.

공동 작업 및 데이터 교환 업데이트

  • Civil 3D 도면 내보내기 명령이 다음 기능으로 업데이트되었습니다.
    • 배경 마스크가 있는 레이블은 더 이상 보타이 쉐이프 해치를 사용하여 내보낼 수 없습니다.
    • 외부 참조는 내보낼 때 적절하게 분해됩니다.
    • 프록시 상태 메시지는 더 이상 내보낼 때 표시되지 않습니다.
    • Autodesk Civil 3D 2019.2 업데이트에 포함된, 형상선, 구획 세그먼트 및 2D 또는 3D 폴리선에 대한 측량 수치를 변환하는 옵션이 Autodesk Civil 3D 2020에 포함됩니다.

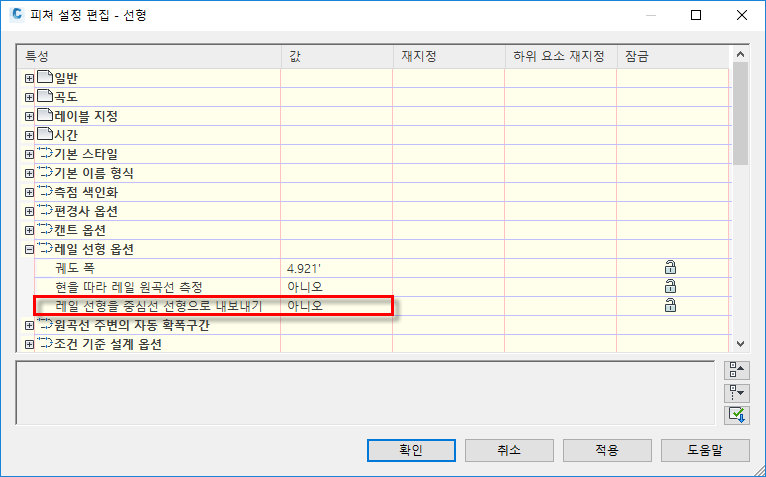

  • 새 설정을 사용하여 Autodesk InfraWorks에서 중심 선형 또는 레일 선형으로 사용하기 위해 레일 선형을 Autodesk Civil 3D에서 내보낼지 여부를 제어합니다.
    • 아니요로 설정하면 Civil 3D에서 IMX로 내보낸 레일 선형이 InfraWorks에서 철도 객체가 되어 지오메트리의 일부 정확성이 저하될 수 있습니다.
    • 예로 설정하면 Civil 3D에서 IMX로 내보낸 레일 선형이 중심선 선형으로 내보내지고 InfraWorks로 가져올 때 구성요소 도로가 됩니다. 구성요소 도로는 Civil 3D의 레일 선형과 동일한 지오메트리를 갖습니다.
    주: 이 설정은 Civil 3D에서 IMX 내보내기 명령을 사용할 때와 Civil 3D 도면을 InfraWorks에서 직접 열 때 적용할 수 있습니다.

    자세한 내용은 피쳐 설정 편집 - 선형 대화상자를 참고하십시오.

기타 업데이트

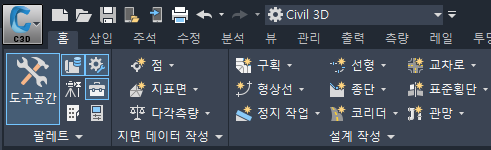

  • 어두운 색상표 및 응용프로그램 리본 아이콘이 업데이트되었습니다.
    • 응용프로그램 윈도우, 리본 및 기타 사용자 인터페이스 요소의 모양을 제어하는 어두운 색상표가 새로운 색상으로 업데이트되었습니다.
    • 밝은 색상표 및 어두운 색상표 리본 아이콘의 스타일 및 선명도가 업데이트되었으며 배경 색상을 작업할 수 있도록 최적화되었으며 고해상도 모니터에 맞게 축척할 수 있도록 업데이트되었습니다.
  • 측량 데이터베이스 형식이 Microsoft SQL Server Compact(SQL CE) 형식에서 SQLite로 업데이트되었습니다. 기존 측량 데이터베이스를 Autodesk Civil 3D 2020에서 사용하려면 SQLite로 변환해야 합니다.

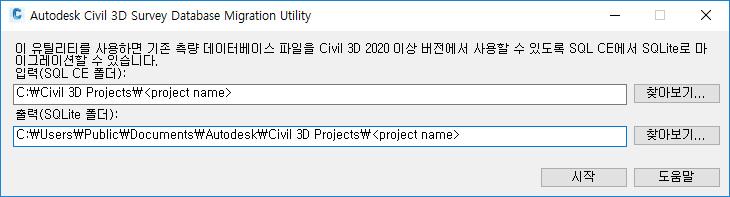

    Autodesk Civil 3D Survey Database Migration Utility를 사용하여 측량 데이터베이스를 SQL CE에서 SQLite로 변환합니다.

    Autodesk Civil 3D Survey Database Migration Utility는 https://www.autodesk.com/civil3d-survey-database-migration-utility에서 별도의 다운로드로 제공됩니다.

    중요사항: 마이그레이션된 데이터베이스는 Autodesk Civil 3D의 이전 릴리즈와 호환되지 않습니다.

    이 유틸리티를 사용하는 방법에 대한 자세한 내용은 측량 데이터베이스를 업데이트하려면을 참고하십시오.

  • 프로젝트 및 프로젝트 템플릿의 기본 폴더가 업데이트되었습니다.
    이전 폴더 새 폴더
    C:₩Civil 3D Projects C:\Users\Public\Documents\Autodesk\Civil 3D Projects
    C:₩Civil 3D Project Templates C:\Users\Public\Documents\Autodesk\Civil 3D Project Templates

Autodesk Civil 3D 2019 업데이트 릴리즈의 통합

Autodesk Civil 3D 2019 업데이트 릴리즈의 다음 기능은 Autodesk Civil 3D 2020에 통합되었습니다. 자세한 내용은 Autodesk Civil 3D 2019.1의 새로운 기능 및 Autodesk Civil 3D 2019.2의 새로운 기능을 참고하십시오.

Autodesk Civil 3D 2019 업데이트 릴리즈의 설계 효율성 업데이트

Autodesk Civil 3D 2019 업데이트 릴리즈의 생산 효율성 업데이트

  • 동기화 알림은 소스 도면에서 데이터 참조 객체가 변경되고 도면이 저장되는 경우에만 데이터 참조에 표시되며, 도면에서 객체와 관계없는 사항이 발생하는 경우에는 표시되지 않습니다.
  • 데이터 바로 가기를 사용해 단면 검토선 그룹을 도면에 참조합니다. 자세한 내용은 데이터 바로 가기에 대해 작업하려면을 참고하십시오.
  • 단면 검토선 그룹에 대한 데이터 바로 가기 참조를 작성할 때 단면 검토된 소스에 대한 데이터 바로 가기가 있는 경우 이제 해당 소스에 대한 참조를 자동으로 작성할 수 있습니다. 자세한 정보는 단면 검토선 그룹 데이터 바로 가기 및 참조 정보를 참고하십시오.
  • Autodesk Vault를 사용하여 단면 검토선 그룹을 도면으로 참조합니다. 자세한 내용은 단면 검토선 그룹 참조를 작성하려면을 참고하십시오.
  • 종단 뷰에 교차 객체를 추가하여 상위 선형에 상대적인 종단과 선형 객체가 교차하는 위치를 표시합니다. 자세한 내용은 종단 뷰에 교차 객체 추가 정보를 참고하십시오.
  • 폴더 위치를 입력하라고 나타난 대화상자의 폴더 필드에 UNC 경로를 포함한 폴더 경로를 직접 입력합니다.

Autodesk Civil 3D 2019 업데이트 릴리즈의 공동 작업 및 데이터 교환 업데이트

Autodesk® AutoCAD® 2020의 새로운 기능

AutoCAD의 새로운 기능에 대한 자세한 내용은 AutoCAD 도움말에서 AutoCAD 2020의 새로운 기능 항목, AutoCAD 2020의 새로운 기능 개요 비디오 및 새 AutoCAD 명령 및 시스템 변수 참조 항목을 참고하십시오.

Autodesk® AutoCAD® Map 3D 2020의 새로운 기능

AutoCAD Map 3D의 새로운 기능에 대한 내용은 AutoCAD Map 3D 도움말에서 AutoCAD Map 3D 2020 툴셋의 새로운 기능 항목을 참고하십시오.
