참조별 형상선 기반 코리더의 표고를 설정하려면

참조별 코리더 기준선 표고 설정 명령을 사용하여 지정된 위치에서 지정된 경사/기울기로 형상선 기반 코리더에 점의 표고를 설정할 수 있습니다. 이 명령은 코리더 기준선에서 해당 PI의 표고를 그에 따라 조정합니다.

이 명령을 사용하여 도면의 인접한 객체를 기준으로 코리더의 점 표고를 지정할 수 있습니다. 조정할 코리더의 기준선은 형상선이어야 합니다.

명령을 시작한 후에 경사 또는 기울기의 시작점을 정의할 참조점을 선택하고 코리더에서 점을 선택한 후 두 점 사이의 기울기 또는 경사를 지정합니다. 코리더의 점이 조정되고 코리더에서 선택한 점에 가장 가까운 형상선의 PI가 업데이트됩니다.

코리더에서 선택한 점 근처의 기준선에 PI가 없는 경우 삽입 옵션을 사용하여 PI를 삽입할 수 있습니다.

  1. 참조별 코리더 기준선 표고 설정 명령을 실행하기 전에 코리더가 최신 상태인지 확인합니다. 코리더 재작성 명령을 사용하여 코리더를 재작성할 수 있습니다.
  2. 수정 표고 편집 패널 참조별 코리더 기준선 표고 설정 을 클릭합니다.

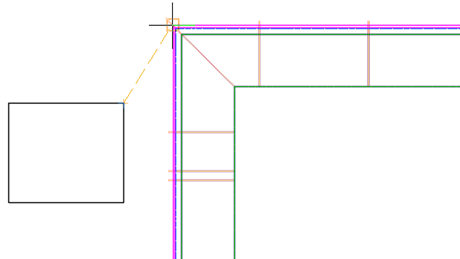

  3. 사용할 참조점을 선택합니다. 예를 들어, 이 점은 조정할 코리더에 인접한 객체의 점일 수 있습니다.

    선택한 점의 표고가 명령행에 표시됩니다.

  4. 조정할 코리더의 점을 선택합니다.
    • 코리더에서 점을 선택하려면 객체 스냅이 필요합니다.
    • 점은 코리더 형상선에 있어야 합니다.
    • 코리더는 형상선을 기준선으로 포함해야 합니다.
    • 선택한 위치 근처의 코리더 기준선에 PI가 없는 경우 PI를 추가할지 묻는 프롬프트가 표시됩니다.
    • 3D 뷰에서 아래쪽 점을 선택하더라도 선택한 위치의 맨 위 코드가 기울기 또는 경사를 계산하는 데 사용됩니다.
  5. 다음 중 하나를 수행합니다.
    • 기울기를 입력합니다. 기울기가 코리더에서 선택한 점과 참조점 사이에 적용되고 코리더 기준선의 PI가 그에 따라 조정됩니다.
    • 경사를 입력한 다음 경사를 입력합니다. 입력한 경사가 분모입니다. 예를 들어, 경사로 5를 입력하면 경사는 1:5입니다. 경사가 참조점과 코리더의 해당 점 사이에 적용됩니다.

참조별 코리더 기준선 표고 설정 명령 사용에 대한 팁
