에너지 모델 작성: 상세 건축 모델

상세 건축 모델의 에너지 최적화를 수행하기 전에 모델을 준비하여 결과 에너지 모델이 최대한 완전하고 정확할 수 있도록 확인합니다.

다음 단계를 순서대로 수행합니다. 각 단계에 대한 자세한 정보는 아래 섹션에 제공됩니다.

  1. 에너지 모델 작성에 사용될 요소를 분리합니다.
  2. 모델에 중점을 두어 프로세싱 시간을 최소화합니다.
  3. 명백히 누락된 요소, 큰 간격 등 문제를 파악하고 해결합니다.
  4. 에너지 모델을 작성하고 결과를 평가합니다.
  5. 필요에 따라 해상도를 점차적으로 줄입니다.

1. 요소 분리

룸 경계로 설정된 경우 Revit에서는 다음 요소를 사용하여 에너지 모델을 작성합니다.

요소를 분리하려면

  1. 모델의 새 3D 뷰를 작성합니다.
  2. 뷰에서 가시성/그래픽 재지정을 설정하여 지정된 하위 카테고리를 포함하여 위에 나열된 요소만 표시합니다.

자세한 내용은 건축 요소에서 에너지 모델 작성 정보를 참고하십시오.

2. 모델에 중점

건축 모델을 조정하여 에너지 모델의 정확성을 최대화하고 프로세싱 시간을 최소화합니다.

  1. 3D 뷰에서 건물 자체 외부에 있으며 건물 에너지에 영향을 주지 않는 모든 요소를 식별합니다.

    예를 들어, 바닥을 모델 도로 또는 경로에 사용하거나 벽을 조경에 사용할 수 있습니다.

  2. 이러한 요소를 선택하고 룸 경계 특성을 비활성화합니다.

    이 단계를 통해 이러한 요소가 에너지 모델 작성 프로세스에서 생략됩니다.

  3. 뷰에서 이러한 요소를 숨기려면 요소를 마우스 오른쪽 버튼으로 클릭한 다음 뷰에서 숨기기를 선택합니다.

    이 단계를 통해 에너지 모델 작성에 필요한 프로세싱 시간을 최소화할 수 있습니다. 자세한 내용은 에너지 모델 작성 프로세스 정보를 참고하십시오.

3. 문제 파악 및 해결

건축 모델에서 에너지 모델을 작성하려면 건물 요소가 적절하게 닫혀야합니다. 모델이 수밀 상태일 필요는 없습니다. 작은 간격 및 겹침은 실제 건축 모델에서 일어날 수 있는 자연스러운 현상입니다. 이는 에너지 모델을 작성하는 동안 일어날 수 있는 허용된 현상입니다.

그러나 전체 지붕이 공간에 걸쳐 누락되거나 벽이 누락되거나 큰 간격이 존재하면 (해석 공간 해상도 설정보다 1~2배 큰 경우), 문제를 해결해야 합니다.

  1. 3D 뷰를 회전하여 외부 전반에 걸쳐 명확하게 누락된 요소 또는 큰 간격이 있는지 확인합니다.
  2. 모델 전반에 걸쳐, 위 아래 모두 확인합니다.

    모든 간격이 쉽게 관찰되는 것은 아닙니다. 이 단계에서 모두 찾지 못할 수 있습니다. 명확한 오류에 집중하여 확인하십시오.

  3. 명백한 누락 또는 간격을 해결합니다.

모델이 적절하게 닫힌 경우 4단계: 에너지 모델 작성으로 이동하여 결과를 평가합니다.

4. 에너지 모델 작성 및 품질 평가

  1. 해석 탭에너지 최적화 패널(에너지 모델 작성)을 클릭합니다.

    에너지 모델을 작성하는 데 오랜 시간이 걸릴 수 있으며 해당 시간 동안Revit을 사용할 수 없다는 메시지가 표시됩니다. 자세한 내용은 에너지 모델 작성 프로세스 정보를 참고하십시오.

  2. 대화상자에서 에너지 모델 작성을 선택합니다.

    에너지 모델이 준비되면 3D 에너지 모델 뷰에 표시됩니다.

  3. 가시성/그래픽 재지정 대화상자를 엽니다.
  4. 해석 모델 카테고리 탭에서 다음 작업을 수행합니다.
    1. 해석 공간을 선택 해제합니다.
    2. 해석 표면의 경우 음영만 선택합니다. 해석 표면에 대한 모든 기타 하위 카테고리를 선택 해제합니다.

    음영 표면은 모든 Revit 건축 요소(또는 부품)가 벽 난간 또는 지붕의 돌출부와 같은 건물 열 전달의 주요 경로 외부에 있는 경우 발생합니다. 모든 음영 표면은 적정 위치에만 나타나야 합니다.

  5. 뷰를 검토하여 적정 위치가 아닌 곳에 음영 표면이 있는지 살펴봅니다.
  6. 예기치 않은 음영 표면을 발견하면 건축 모델의 해당 영역으로 이동하여 보다 자세히 검토하여 간격 또는 누락된 요소가 있는지 살펴봅니다.

    룸 경계 특성이 비활성화된 요소에 주의합니다. 이러한 요소는 에너지 모델 작성 시 고려되지 않으므로 잘못된 음영의 원인이 될 수 있습니다.

  7. 발견한 문제를 해결합니다.
  8. 변경을 수행하여 에너지 모델이 향상되었는지 확인하려면 다음을 수행합니다.
    1. 해석 탭에너지 최적화 패널(에너지 모델 삭제)을 클릭합니다.
    2. 1단계부터 7단계까지 반복하여 예기치 않은 음영 표면이 있는지 다시 확인합니다.
  9. 에너지 모델이 만족스러운 경우 5단계: 필요에 따라 점차적으로 해상도 감소로 이동합니다.

5. 필요에 따라 점차적으로 해상도 감소

에너지 모델이 모든 필요 해석 공간을 포함하고 모든 해석 표면이 적정 위치에 있는지 확인한 후 요소 간 간격에 대해 에너지 모델 자체를 검사합니다.

에너지 모델 요소 간 작은 간격은 예상되는 사항이며 해석에 부정적인 영향을 미치지 않습니다. 그러나 간격이 크거나 건물의 적절한 단면이 완전히 캡처되지 않은 경우 해석 공간 해상도 및 해석 표면 해상도 설정을 높여야 합니다. 이 변경으로 프로세싱 시간이 증가합니다. 또한 건축 모델에서 더 많은 간격 또는 누락이 발견될 수 있습니다.

자세한 내용은 에너지 모델 공간 정보 및 에너지 모델 표면 정보를 참고하십시오.

  1. 3D 에너지 모델 뷰에서 가시성/그래픽 대화상자를 엽니다.
  2. 해석 모델 카테고리 탭에서 다음 작업을 수행합니다.
    1. 해석 공간을 선택합니다.
    2. 해석 표면에 대해 모든 하위 카테고리를 선택합니다.
  3. 에너지 모델을 회전하여 요소 간 예기치 않은 큰 간격이 있는지 확인합니다.
  4. 큰 간격이 발견되면 다음을 수행합니다.
    1. 해석 탭에너지 최적화 패널(에너지 설정)을 클릭합니다.
    2. 에너지 설정 대화상자에서 해석 공간 해상도를 1' 또는 457.2mm로 변경하고 해석 표면 해상도를 6" 또는 152.4mm로 변경합니다.

      이러한 매개변수를 대략 2:1의 비율로 유지합니다. 최소 값은 6" 및 3"입니다(152.4 및 76.2mm). 해상도가 8" 및 4"(203.2 및 101.6mm)로 설정된 경우 일반적으로 대부분의 상세 건물 모델에 효과적입니다.

  5. 에너지 모델을 작성하고 에너지 모델에 만족할 때까지 해석 공간 해상도 및 해석 표면 해상도 설정을 반복적으로 조정하여 결과를 재평가합니다.

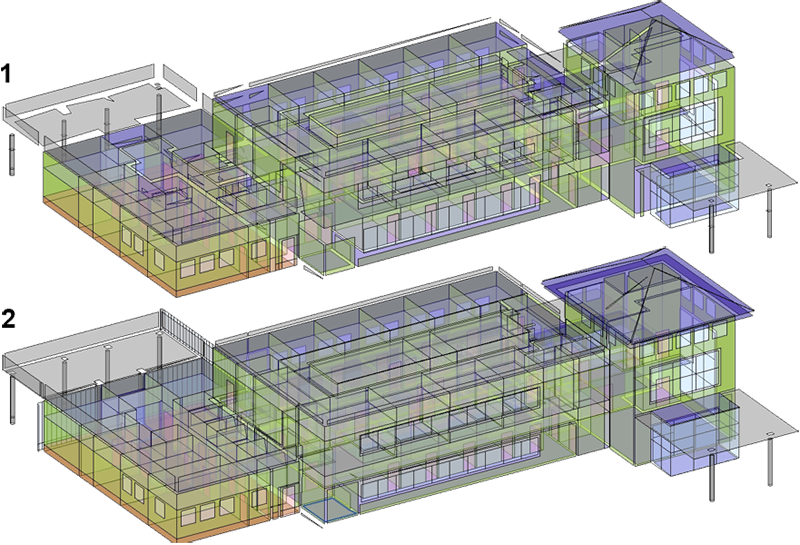

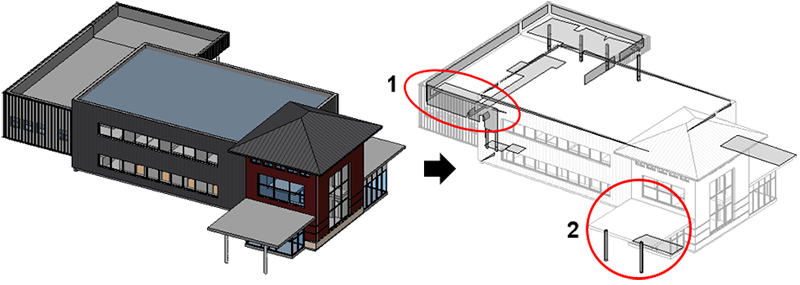

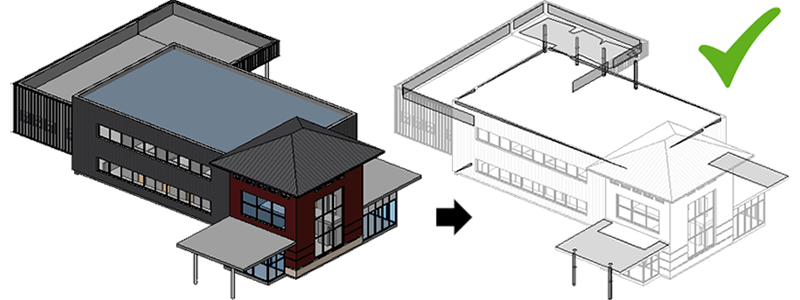

    예를 들어, 아래 이미지에서 #1은 초기 에너지 모델을 표시하고 #2는 식별된 문제를 해결한 후 향상된 에너지 모델을 표시합니다.

  6. 다음 단계: 에너지 해석 생성으로 이동합니다.
