Новые возможности Autodesk Civil 3D 2020.1

Autodesk® Civil 3D® 2020.1 Update содержит следующие новые возможности и усовершенствования.

Обновления в эффективности проектирования

• Создание, редактирование и экспорт железнодорожных линий осуществляется с помощью следующих команд, доступных на вкладке «Железная дорога» ленты.


  Из трассы железной дороги можно создавать динамические 3D-полилинии или характерные линии для использования в качестве правого рельса, левого рельса или осевой железнодорожной линии.

  • При создании железнодорожных линий используется общий пикетаж на основе заданного интервала или допустимого отклонения. Они динамически корректируются с учетом изменений родительской трассы, профиля и возвышения наружного рельса железной дороги.
  • Данные пикетов железнодорожной линии можно экспортировать в файл CSV для проверки проекта и для использования в других приложениях.

  Подробные сведения см. в разделе Железнодорожные линии.

• Для создания кромок железнодорожных платформ теперь доступны правила проектирования, принятые в Германии и во Франции.

  При создании кромки железнодорожной платформы в качестве файла правил проектирования можно выбрать France_Metric.json или Germany_Metric.json. Дополнительные сведения см. в разделе Диалоговое окно создания/редактирования кромки платформы.

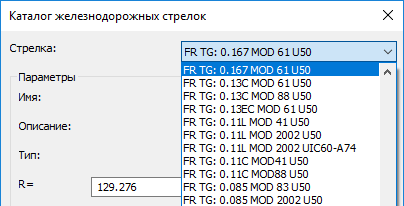

• Каталог железнодорожных стрелок был расширен и теперь включает в себя стрелки, используемые во Франции и соответствующие стандартам SNCF.

  Прим.: Для доступа к обновленному каталогу железнодорожных стрелок после установки данного обновления необходимо создать резервную копию файла C3D_TurnOut.xml в папке C:\ProgramData\Autodesk\C3D 2020\rus\Data\Railway Design Standards\, а затем удалить исходный файл. При использовании команды «Стрелка» обновленный файл C3D_TurnOut.xml будет скопирован из папки установки в папку Railway Design Standards.
• Используйте новые параметры для просмотра напорных трубопроводных сетей на виде профиля.
  • Теперь параметры доступны в стилях фитингов и устройств регулирования потока для отображения элементов в качестве границ, определенных в каталоге блоков или пользовательских блоков. Кроме того, можно выбрать параметры для маскирования элементов-основ, обрезки элементов по границам вида профиля и штриховки элементов на виде профиля.

    Граница элемента на виде профиля	Маскирование элемента включено	Обрезка элемента по границам вида профиля	На детали отображается штриховка

    На новой вкладке «Профиль» диалоговых окон стилей фитингов и устройств регулирования потока доступны параметры отображения элементов в качестве границ или блоков, а также параметры маскирования и обрезки. Дополнительные сведения см. в разделах Вкладка «Профиль» (диалоговое окно «Стили фитингов») и Вкладка «Профиль» (диалоговое окно «Стиль устройств регулирования потока»).

    Функция штриховки доступна на вкладке «Отображение» диалоговых окон стилей фитингов и устройств регулирования потока. Дополнительные сведения см. в разделах Вкладка «Отображение» (диалоговое окно «Стиль устройств регулирования потока») и Вкладка «Отображение» (диалоговое окно «Стили фитингов»).

  • Теперь можно на видах профиля можно отображать информацию о напорных трубопроводных сетях, добавив в них стили областей данных.

• В команду «Анализ гравиметрических сетей» внесены следующие изменения.
  • Расчет линий пьезометрического и энергетического уровней стал типом расчета по умолчанию.
  • Теперь в отчет добавляются данные ливневых стоков, если в качестве типа анализа выбран Расчет линий пьезометрического и энергетического уровней.
  • Параметр Глубина в водовыпуске остается выбранным при повторном запуске анализа для одной и той же трубопроводной сети.

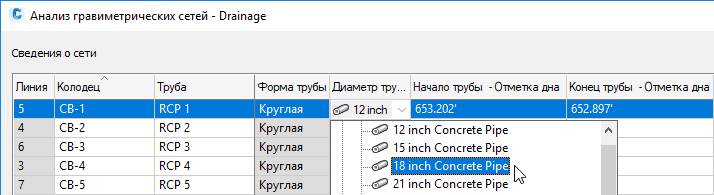

  • Трубы из текущего списка элементов можно выбрать в раскрывающемся списке на странице Сведения о сети.

    Прим.: При изменении размеров трубопроводной сети с помощью анализа Изменить размеры труб и сбросить отметки дна размеры элементов добавляются в список элементов из каталога, если это необходимо. Дополнительная информация о необходимых условиях приведена в разделе Анализ безнапорных трубопроводных сетей и настройка их размеров.

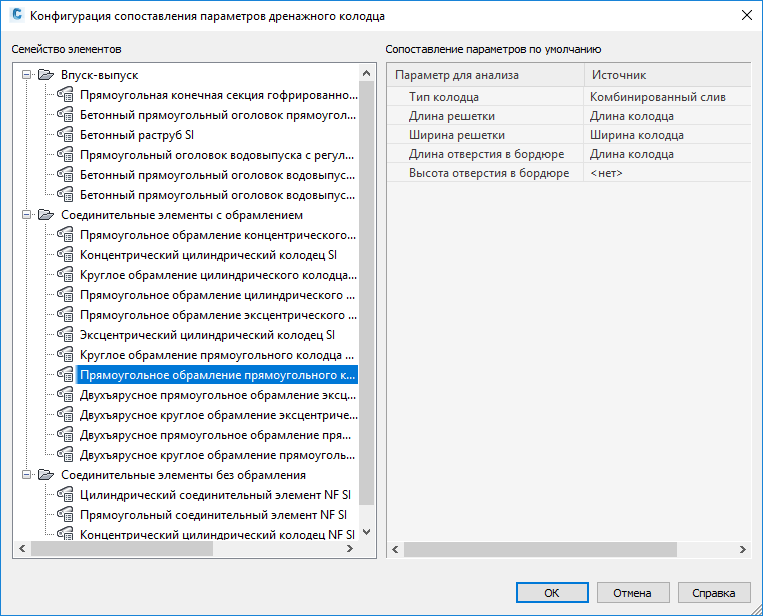

  • Используйте новую функцию сопоставления параметров дренажных колодцев, чтобы сопоставить параметры элементов, созданных с помощью Конструктора элементов, с параметрами, которые требуются для выполнения команды «Анализ гравиметрических сетей».

    Если настроить и применить сопоставление для этих элементов, значения параметров будут использоваться по умолчанию при выполнении команды «Анализ гравиметрических сетей».



    Для получения дополнительных сведений см. раздел Сопоставление параметров дренажных колодцев для анализа гравиметрических сетей.

    Прим.: Элементы, созданные в Infrastructure Parts Editor, уже содержат параметры для выполнения команды «Анализ гравиметрических сетей» и не требуют сопоставления.
  • Для анализа гравиметрических сетей теперь поддерживается несколько водосборов на колодец.

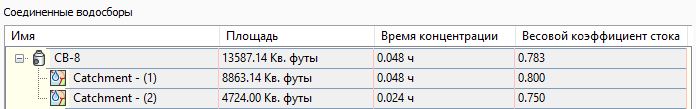

    • На вкладку Соединения в диалоговом окне Свойства колодца добавлен раздел Соединенные водосборы, в котором отображается, какие водосборы соединены с колодцем.

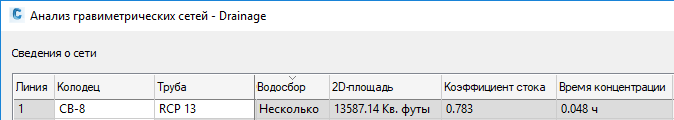

    • В диалоговом окне «Анализ гравиметрических сетей» для водосборов отображается общая площадь, максимальное время концентрации и весовой коэффициент стока. Кроме того, эти значения используются при анализе.

  • Информацию о водосборах можно указать непосредственно в диалоговых окнах Свойства колодца и Анализ гравиметрических сетей.
    • Информацию о водосборах можно ввести непосредственно на вкладке «Соединения» диалогового окна «Свойства колодца» в полях Площадь, Время концентрации и Весовой коэффициент стока.

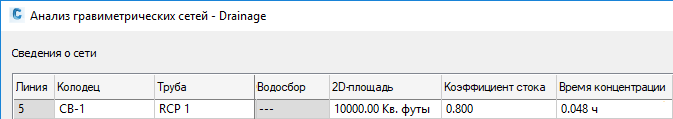

    • Информацию о водосборах можно ввести непосредственно на странице Сведения о сети диалогового окна «Анализ гравиметрических сетей» в полях 2D-площадь, Коэффициент стока и Время концентрации.


Обновления, касающиеся эффективности работы

• Используйте усовершенствованные возможности шаблонов ссылок для управления стилями и настройками.
  • Можно заранее настроить шаблон ссылки, указав, ссылки на какие компоненты из шаблона будут размещены в главном чертеже.

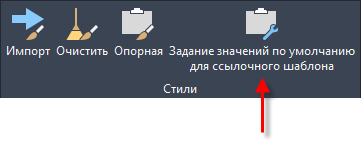

    При открытии файла чертежа DWT на панели «Стили» теперь доступна новая команда «Установить значения шаблона ссылки по умолчанию».



    С ее помощью можно настроить шаблон ссылки. Только ссылки на те элементы, которые были выбраны при настройке шаблона ссылки, размещаются по умолчанию в главном чертеже. Дополнительные сведения см. в разделе Настройка шаблона ссылки.

  • Если при добавлении к чертежу дополнительного шаблона ссылки возникают повторы, появляются предупреждающие символы и подсказки.


    Чтобы изменить используемый компонент, можно изменить приоритет шаблона или отменить выбор компонента в шаблоне с более высоким приоритетом, что позволит использовать компонент из шаблона с более низким приоритетом.

    Дополнительные сведения см. в разделе Настройка шаблона ссылки.

  • Путем настройки значения системной переменной AeccRefTemplateAutoUpdate можно предотвратить перезапись свойств слоев в главных чертежах значениями из шаблонов ссылок.

    Если присвоить переменной значение 2, то изменения, внесенные в свойства слоя в главном чертеже, не будут перезаписываться значениями из шаблонов ссылок. Дополнительные сведения см. в разделе Работа со ссылочными шаблонами.

• Обновлена команда «Управление быстрыми ссылками на данные». В нее добавлены перечисленные ниже возможности, позволяющие указывать другую папку проекта быстрых ссылок на данные, когда текущий путь по-прежнему действителен.

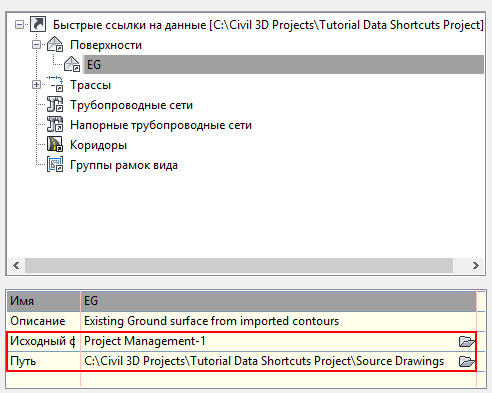

  • Если есть другой действительный путь проекта быстрых ссылок на данные, его можно указать, перейдя к другому исходному файлу быстрых ссылок на данные или пути в диалоговом окне Диспетчера ссылок на данные.


    После выбора другого исходного файла или пути отображается диалоговое окно, которое можно использовать для обновления быстрых ссылок. Объекты чертежа, которые ссылаются на исходный путь, будут обновлены и начнут ссылаться на другой путь.

  • Можно указать другой действительный путь в качестве рабочей папки, а затем нажать кнопку «Звено» в диалоговом окне «Управление быстрыми ссылками на данные» для изменения связей объектов. Ранее при попытке использовать кнопку «Звено» для изменения ссылки на другой действительный путь в средстве просмотра событий отображалось сообщение, что ссылка уже существует.
• Используйте новую системную переменную PipeNetworkSyncMode для управления синхронизацией трубопроводных сетей со ссылками на данные при открытии главного чертежа. Для PipeNetworkSyncMode можно использовать следующие параметры.

  Значение	Описание
  0	Если геометрия трубопроводной сети изменена в исходном чертеже, трубопроводная сеть со ссылками на данные синхронизируется автоматически при открытии главного чертежа.
  1	Если геометрия трубопроводной сети либо имена и описания труб или колодцев были изменены в исходном чертеже, трубопроводная сеть со ссылками на данные будет автоматически синхронизирована при открытии главного чертежа. Прим.: Это - параметр по умолчанию.
  2	Трубопроводная сеть со ссылками на данные всегда синхронизируется автоматически при открытии главного чертежа независимо от того, была ли она изменена в исходном чертеже.

Обновления, касающиеся совместной работы и обмена данными

• Используйте следующие функции для переноса данных ArcGIS на чертежи Civil 3D, а также для сохранения, публикации и экспорта данных для использования в ArcGIS.
  • Autodesk Connector for ArcGIS: перенос данных ArcGIS в чертежи Civil 3D с помощью инструмента Autodesk Connector for ArcGIS. Войдите в ArcGIS и укажите интересующую область, нужный набор данных и типы объектов Civil 3D, которые будут созданы из данных ArcGIS. Дополнительные сведения см. в разделе Перенос данных ArcGIS в Civil 3D.
  • Диспетчер источников данных: сохранение отредактированных объектов Civil 3D в ArcGIS и удаление наборов данных. Дополнительные сведения см. в разделе Управление наборами данных ArcGIS в чертеже.
  • Публикация в ArcGIS: публикация объектов Civil 3D в ArcGIS. Войдите в ArcGIS и укажите объекты Civil 3D для публикации, определите слои, добавьте обозначения и укажите папку публикации. Можно также указать, следует ли предоставить общий доступ к опубликованному содержимому ArcGIS и разрешить его редактирование. Дополнительные сведения см. в разделе Публикация объектов Civil 3D в ArcGIS.
  • Экспорт в ФБГД: экспорт объектов Civil 3D в файловую базу геоданных (ФБГД), которую можно использовать в ArcGIS. Укажите объекты Civil 3D для экспорта, а затем имя и расположение файловой базы геоданных. Дополнительные сведения см. в разделе Экспорт объектов Civil 3D в формат файловой базы геоданных (ФБГД).
• Экспортируйте характерные линии в файлы LandXML и используйте усовершенствованные методы импорта характерных линий из файлов LandXML.
  • Теперь характерные линии, в том числе те, которые были созданы на основе трасс и коридоров, можно экспортировать в файлы LandXML.
    Прим.: Экспортировать характерные линии в файлы LandXML непосредственно из трассы или коридора нельзя. Перед экспортом их необходимо создать из объектов.

    Дополнительные сведения см. в разделе Вкладка «Экспорт» (диалоговое окно «Параметры LandXML»).

  • Экспортированные характерные линии, созданные на основе трассы, сохраняют динамику относительно родительской трассы, если она экспортируется или импортируется вместе с ними.

    Дополнительные сведения см. в разделе Вкладка «Экспорт» (диалоговое окно «Параметры LandXML»).

  • Теперь характерные линии, которые находятся на площадке, указанной в исходном файле LandXML, можно импортировать, выбрав соответствующий параметр в диалоговом окне «Параметры LandXML».


    Дополнительные сведения см. в разделе Вкладка «Импорт» (диалоговое окно «Параметры LandXML»).

  • Функция импорта структурных линий поверхности в формате характерных линий была усовершенствована и теперь позволяет сохранять динамические характеристики структурных линий. После импорта файла LandXML в чертеж можно отредактировать характерные линии, созданные на основе этих структурных линий, и соответствующая поверхность будет автоматически обновлена.

    Дополнительные сведения см. в разделе Вкладка «Импорт» (диалоговое окно «Параметры LandXML»).

Другие обновления

• Работа некоторых параметров поперечного уклона покрытия в элементах конструкции, используемых при реконструкции, была изменена.
  • Работа параметра для установки пользовательского значения с подстройкой изменена для ситуаций, когда значение находится в пределах или за пределами допустимого отклонения поперечного уклона.
  • Работа параметров Пользовательский без колебания и Вираж внешней/внутренней полосы изменена для случаев, когда значение находится за пределами допустимого отклонения поперечного уклона.

  Дополнительные сведения см. в разделе Обновления в элементах конструкции коридора, используемых при реконструкции.

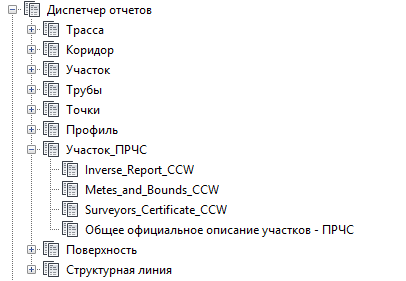

• Отчеты теперь доступны на вкладке «Панель инструментов» области инструментов и представляют информацию об участках в направлении против часовой стрелки.
