Eine Basisrichtlinie für ein qualitativ hochwertiges Analysemodell ist, dass die Netzverteilung ausreichend ist, um die Strömungs- und Temperaturgradienten effizient zu lösen. In Bereichen, in denen die Strömung zirkuliert oder große Gradienten aufweist (z. B. Strudel, Wirbel und Trennungsbereiche), ist ein feineres Netz erforderlich.

Automatische Größenbestimmung

Bei den meisten Modellen können Sie die automatische Größenbestimmung für die Netzverteilung verwenden. Möglicherweise müssen Sie lokal das Netz auf geometrischen Objekten, die sehr detailliert sind, verfeinern. Weitere Informationen über die automatische Netzgrößenbestimmung und Modellvorbereitung...

In einigen Fällen kann es erforderlich sein, die Mindest-Spaltverfeinerungslänge anzupassen, um ihre Auswirkung auf die Netzanzahl zu reduzieren.

Um das Netz lokal in Strömungsregionen mit hohen Gradienten zu verfeinern, passen Sie die Netzverteilung auf geometrischen Volumen und Flächen an.

Netzverfeinerung

Erstellen Sie die Verfeinerungsbereiche in Bereichen, in denen große Strömungs- und Wärmegradienten erwartet werden:

• Diffusorausströmungsbereiche
• Wärmeabgebende Elemente
• Wirbelbereiche stromabwärts nach Strömungshindernissen
• Quellen von Rauch und chemischen Schadstoffen

Wenn keine entsprechenden geometrischen Elemente in einem bestimmten Bereich vorhanden sind, erstellen Sie einen Netzverfeinerungsbereich. Dafür gibt es zwei Hauptvorgehensweisen:

1. Fügen Sie dem CAD-Modell Verfeinerungsvolumen hinzu

Verwenden Sie diese Methode, wenn das Luftvolumen im CAD-Modell konstruiert wurde:

1. Erstellen Sie ein zusätzliches Teil, und positionieren Sie es im relevanten Bereich.

2. Weisen Sie ein Material zu, und verfeinern Sie die Netzverteilung im Bereich, um den Fokus des Netzes auf die geometrischen Details der Lampe und der Umgebungsströmung zu richten.

2. Erstellen Sie Verfeinerungsbereiche mithilfe von Autodesk® CFD

Nachdem Sie das Netz in der Task "Vernetzung" zugewiesen haben, klicken Sie mit der linken Maustaste außerhalb des Modells und dann auf das Symbol Verfeinerungsbereich:

• Positionieren den Bereich um kritische Komponenten und in Bereichen, in denen große Strömungs- und Temperaturgradienten erwartet werden.
• Im Dialogfeld "Verfeinerungsbereich" deaktivieren Sie das Kontrollkästchen Einheitlich, damit die Netzverteilung innerhalb des Bereichs variieren kann.
• Ein Schiebereglerwert 0.75 bis 0.9 ist für die meisten Anwendungen geeignet.

beispiel

Ein Verfeinerungsbereich in der Mitte des Modells erzwingt eine einheitliche Netzdichte um alle Serverracks, wodurch verschiedene Knoten durch ihre Dicke und die erforderliche Netzdichte für exakte Strömungs- und Temperaturprognosen erhalten werden.

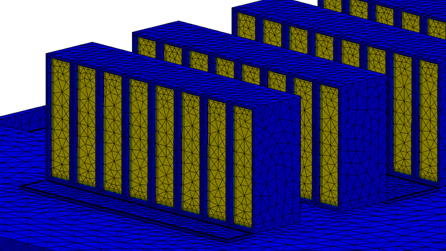

Ursprüngliches Netz: 1-2 Knoten zwischen Serverracks:

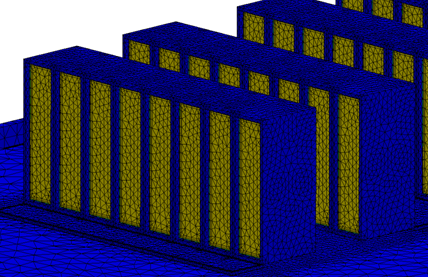

Netz mit Verfeinerungsbereichen: 4-5 Knoten zwischen Serverracks:

Zusätzliche Vernetzungswerkzeuge

Es gibt mehrere zusätzliche Vernetzungswerkzeuge, die für AEC-Objekte sehr nützlich sind:

Verbesserte Flächen- und Grenzschichtvernetzung

Da bei der standardmäßigen automatischen Größenbestimmung die Netzverteilung an der Kante und auf der Flächenkrümmung erfolgt, wird auf ebenen Flächen oftmals ein zu grobes Netz erzeugt. Ebenso wird bei der automatischen Größenbestimmung häufig in solchen Bereichen ein zu grobes Netz erzeugt, die geometrisch nicht eng begrenzt sind. Die automatische Verfeinerung unterbindet diese Probleme, indem eine bessere Kontrolle hinsichtlich der Steigerung von Elementen von Wänden zu großen, offenen Bereichen gegeben ist. Die resultierende Netzanzahl kann zwar höher sein, die Lösungsgenauigkeit ist jedoch in der Regel besser.

• Die automatische Verfeinerung führt zu einem besseren Netz auf Flächen mit geringer Krümmung oder mit wenigen Kanten.
• Sie variiert die Schichtdicke von Randschichtnetzen auf Grundlage des lokalen Netzes.

Die automatische Verfeinerung ist nur für Modelle auf Basis von 3D-ACIS (einschließlich Inventor), Parasolid und Granit (Pro/Engineer) verfügbar.

Beispiele

Standardmäßige automatische Größenbestimmung	Automatische Verfeinerung

Arbeitsablauf

1. Wenden Sie die automatische Größenbestimmung an. (Klicken Sie in der kontextabhängigen Gruppe Autom. Größenbestimmung auf Autom. Größenbestimmung.)
2. Aktivieren Sie unter Automatische Größenbestimmungsverfeinerung die Option Flächenverfeinerung.
3. Klicken Sie auf Verfeinern.
4. Aktivieren Sie zur besseren Netzsteuerung bei externen Strömungssimulationen die volumenabhängige automatische Größenbestimmung. Dies erreichen Sie, indem Sie im Flag-Manager den Wert des Flags mesh_volume_autosize in 1 ändern.
5. Die Standardeinstellungen führen für die meisten Modelle zu einem hochwertigen, effizienten Netz. Auf der Basis von Analyseerwartungen können allerdings Änderungen zur Feineinstellung des Netzes erforderlich sein. Klicken Sie im unteren Bereich des Dialogfelds auf die Schaltfläche Erweitert, und ändern Sie Oberflächen-ISO-Streckung und Randschichten Streckung.
6. Schließen Sie das Dialogfeld "Erweitert", und klicken Sie erneut auf die Schaltfläche Verfeinern.

Um die automatische Verfeinerung zu deaktivieren, deaktivieren Sie Flächenverfeinerung.

Anmerkungen

Es sind verschiedene Flags zur Steuerung des Verhaltens der Volumenvernetzung vorhanden:

• mesh_volume_autosize: Um ein feineres Netz in Bereichen zu erzwingen, die geometrisch nicht eng begrenzt sind (z. B. in vielen Simulationen von externen Strömungen), aktivieren Sie die volumenabhängige automatische Größenbestimmung. Mit dieser weiteren Verfeinerung lässt sich besser steuern, wie Elemente von Wänden zu großen, offenen Bereichen gesteigert werden. Die resultierende Netzanzahl kann zwar höher sein, die Lösungsgenauigkeit ist jedoch in der Regel besser. Um die volumenabhängige automatische Größenbestimmung zu aktivieren, ändern Sie im Flag-Manager den Wert für diesen Flag auf 1.
• mesh_volume_autosize_growth: Durch die volumenabhängige automatische Größenbestimmung wächst das Netz um nicht mehr als 35 % im Vergleich zu den für Fläche und Kanten vorgegebenen Größen. Wenn Sie diesen Wert ändern möchten, verwenden Sie diesen Flag: Legen Sie die Wachstumsrate in der Domäne (als Ganzzahl in Prozent) fest. Der Standard lautet 135 (d. h. 1.35).
• mesh_volume_error_tol: Im Allgemeinen führt die automatische Größenbestimmung zu einem weniger verfeinerten Flächennetz, jedoch zu einem besseren Volumenübergang. Kleine Fehlertoleranzen duplizieren den Grad der Flächenverfeinerung eines Flächennetzes mit automatischer Größenbestimmung am besten. Der empfohlene Bereich liegt zwischen 5 und 15. Der Standardwert lautet 12. Kleinere Werte berücksichtigen die Längenmaße von Fläche/Kante im höheren Maß.

Lücken und dünne Festkörper

Spaltverfeinerung steuert die Vernetzung in Lücken zwischen eng ausgerichteten Flächen, selbst dann, wenn sie zu verschiedenen Teilen gehören.

• Wichtige Lücken werden feiner und weniger relevante Lücken gröber vernetzt.
• Spaltverfeinerung erhöht die Genauigkeit bei kleinen Zwischenräumen sowie bei der Wärmeübertragung in dünnen Festkörpern.
• Durch die Fokussierung auf die Vernetzung wichtiger Lücken verbessern sich Lösungsgenauigkeit und Leistung.
• Spaltverfeinerung ignoriert Strömungsöffnungen (Druck, Geschwindigkeit usw.). Wenn Sie zwei Öffnungen mit einem kleinen Lücke dazwischen haben, werden die Elemente in der Lücke nicht von der Spaltverfeinerung verändert. In solchen Situationen kann Netzadaption helfen.

Vernetzung mit Spaltverfeinerung ist nur für Modelle auf Basis von 3D-ACIS, Parasolid und Granite (Pro/Engineer) verfügbar.

Beispiele

Standardmäßige Automatische Größenbestimmung

Dieses Netz in der Lücke ist sehr grob:

Spaltverfeinerung

Dieses Netz in der Lücke ist wesentlich besser:

Arbeitsablauf

1. Wenden Sie die automatische Größenbestimmung an. (Klicken Sie in der kontextabhängigen Gruppe Autom. Größenbestimmung auf Autom. Größenbestimmung .)
2. Aktivieren Sie unter Automatische Größenbestimmungsverfeinerung die Option Flächenverfeinerung.
3. Aktivieren Sie das Kontrollkästchen Spaltverfeinerung.
4. Klicken Sie auf Verfeinern.
5. Die Standardeinstellungen führen für die meisten Modelle zu einem hochwertigen, effizienten Netz. Auf der Basis von Analyseerwartungen können allerdings Änderungen zur Feineinstellung des Netzes erforderlich sein. Klicken Sie im unteren Bereich des Dialogfelds auf die Schaltfläche Erweitert.
6. Nehmen Sie die Änderungen vor, schließen Sie das Dialogfeld "Erweitert", und klicken Sie erneut auf die Schaltfläche Verfeinern.

Um die Spaltverfeinerung zu deaktivieren, deaktivieren Sie das Kontrollkästchen Spaltverfeinerung.

Adaptive Vernetzung

Mithilfe der Funktion "Automatische Netzgrößenbestimmung" kann der Modellierungsprozess erheblich vereinfacht werden. Diese Funktion definiert ein Netz, das für das Modell optimiert ist und jedes Detail der Geometrie genau repräsentiert.

Eine gute Repräsentation der Geometrie ist nur eine der Anforderungen für eine genaue Lösung. Zum Beispiel kann die Strömung in einem einfachen Modell mit gleichmäßigem Netz signifikante Gradienten aufweisen. Die Ergebnisse bei einem groben Netz sind nicht sehr genau, sie können jedoch Strömungstrends aufzeigen. Anhand dieser Trends kann erkannt werden, an welchen Stellen die Elemente konzentriert werden müssen, um die Lösungsgenauigkeit zu erhöhen.

Bei der Netzadaption wird die Netzdefinition schrittweise mithilfe der Ergebnisse verbessert. Die Simulation wird mehrere Male wiederholt. Während eines Simulationsvorgangs wird das Netz mittels der Ergebnisse aus dem vorherigen Zyklus verbessert. Das Ergebnis ist ein Netz, das für die jeweilige Simulation optimiert ist. In Bereichen mit einem hohen Gradienten ist das Netz feiner und in den anderen Bereichen gröber.

Bei aktivierter Netzadaption passiert Folgendes:

1. Das Basisszenario wird vollständig ausgeführt.
2. Das Netz wird geändert (oft auch verfeinert), und zwar abhängig von Geschwindigkeit, Druck und Temperatur (falls entsprechende Werte verfügbar sind). Die Simulation wird vollständig ausgeführt.
3. Der Vorgang wird für jeden Adaptionszyklus wiederholt.

Das Ergebnis ist ein optimal verfeinertes Netz, das genau auf die Strömungs- und Temperaturergebnisse abgestimmt ist.

Weitere Informationen über die Netzadaption...
